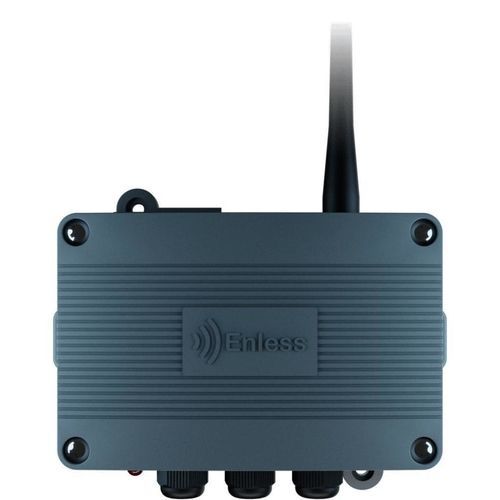

デジタル入出モジュール TX IO 600-040

ModbusBACnetワイヤレス

概要
TX IO 600-040 は、追加配線なしでGTB（Modbus または BACnet）への状態フィードバックおよびリレー制御を統合するために設計された LoRa Easy 入出力モジュールです。無電圧接点入力2系統、リレー出力4系統を備え、リモート制御、ローカル制御、Device-to-Device（D2D）の3つの動作モードを持ちます。受信機が無線コマンドを送信し、アクチュエータが実行します。

主な機能

• 専用無線プロトコル：LoRa Easy（通信は Enless の LoRa Easy 受信機との無線のみ）。
• 状態フィードバック用の無電圧接点入力2系統。
• 機器を駆動するためのリレー出力4系統（48V - 500mA）。
• 動作モード：リモート制御、ローカル制御、Device-to-Device（D2D）。
• 無線周波数：EU868。
• 1/4波長アンテナ付属。
• DINレールまたはネジ取付け対応。
• 筐体保護等級：IP60。
• 電源：7.5 - 24 V DC。
• 認証：CE、UKCA。

使用モード

• リモート制御：アクチュエータは LoRa Easy 受信機からの無線コマンドを受信します（受信機は Modbus または BACnet の GTB に接続）。GTB がシナリオを開始し、受信機が命令を中継し、アクチュエータが実行します。
• ローカル制御：アクチュエータは自律的に動作し、入力値に基づいてリレー出力を制御します。GTB との対話は不要です。
• Device to Device（D2D）：アクチュエータは最大4台の Enless センサーからデータを受信でき、送信機で設定したアラーム閾値に基づいてリレーを駆動します。

通信
Enless の送信機/アクチュエータは LoRa Easy 無線プロトコル（Enless の専用プロトコル）に対応しています。通信は Enless LoRa Easy 受信機（Modbus または BACnet）との LoRa Easy 無線でのみ行われます。製品は LoRaWAN 非対応です。必要に応じて無線範囲を拡大するために信号リピータを使用できます。

用途

• GTB（Modbus または BACnet）からのリレー制御。
• 機器の状態フィードバック用無電圧接点入力の統合。
• 閾値に基づくローカル自動化（例：D2D モードでの Enless センサーに基づく制御）。

仕様 / 技術仕様

• 型番 / 参照：TX IO 600-040
• 対応プロトコル：LoRa Easy
• 無線周波数：EU868
• アンテナ：1/4波長アンテナ付属
• 寸法：L 118 x H 79 x D 43 mm
• 取付け：DINレール または ねじ固定
• 筐体保護等級：IP60
• 電源：7.5 - 24 V DC
• 入力：無電圧接点入力2系統
• 出力：リレー出力4系統（48V - 500mA）
• 動作モード：リモート制御、ローカル制御、D2D
• 設定：受信機から（リモート制御モード）または TX IO サーバから（ローカル制御・D2D モード）
• 認証：CE、UKCA
