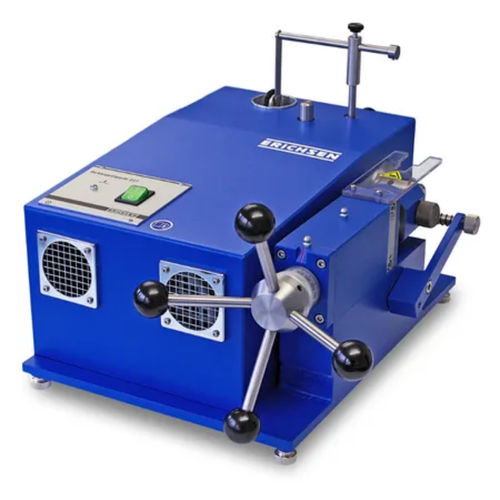

変形用試験機 Model 227

半自動電動式板金用

モデル227のビード試験装置は、標準的な33 mm円筒形カップ上の打抜き塗料およびプラスチックコーティングの技術特性を数値的に評価するために設計されています。定義された変形条件下でカップ内にビードコーディングを形成し、導電性流体を用いて亀裂を電気的に検出することで、再現性のある測定値を提供し直接比較が可能です。


試験原理
標準カップERICHSENの打抜き塗料用試験片は、塗布帯からERICHSENのカッピング・深絞り用試験機モデル212および242を使用して作製します。深絞り中、被覆は実用条件に近い応力を受け、変形の程度はカップの上縁に向かって増加します。モデル227は、塗料の変形限界に達するまで定義された深さまでビードを形成します。導電性流体が被覆面を濡らし、微小な亀裂まで浸透して金属に達すると電気的測定値により亀裂の程度が示されます。


納入内容

• ビード試験装置、モデル227ビード形成用工具は含まず

特長 / 技術仕様

• 駆動方式電動
• ヒューズ2 A
• 寸法幅 約300 mm高さ 約200 mm奥行 約400 mm
• 正味重量約40 kg
• モーター定格250 VA / 2780 min^-1
• 電源230 V ~ 0.5 kW
• 可搬性据え置き型
