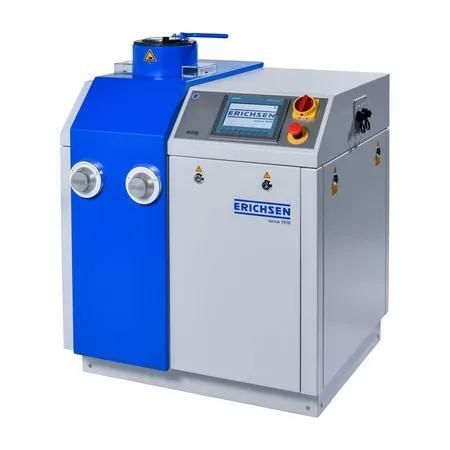

マルチ パラメータ試験機 Model 212

変形用全自動PLC制御

被覆された鉄系・非鉄系鋼板の延性評価を目的とした、全自動電動油圧式カッピング（Erichsen）および深絞りカップ試験機です。

用途
コイルコーティング、塗装、樹脂被膜、電気めっきなどの被覆板材料に対するErichsenカップ試験および深絞りカップ試験の実施を想定しています。板厚目安は約0.1 mm～3.0 mm（材料の引張強さを400 N/mm²とした場合）で、最大引出し可能板厚は材料の引張強さにより変動します。再引き（小径金型/パンチによる二次深絞り）に対応し、被覆破壊試験を強化するためにビード試験機（Model 227）との組合せが可能です。

目的

• 製造工程やインプロセス検査における被覆品質の監視により、不良率を低減します。
• サンプル調整を行わずに受入材のErichsen／深絞り試験で速やかに仕分け・確認が可能です。
• 電動油圧駆動と強固な構造により、耐摩耗性の高い運転と高精度な試験結果、低い保守負荷を実現します。

設計
試験ユニット（試験シリンダーと作動ピストン、ワークホルダープレート、金型）を内蔵した頑強な鋼板筐体。外部からのアクセス性を確保し、金型交換を迅速に行えます。部材打ち切り、成形、カップ排出を1サイクルで自動実行するシーケンス設計。操作パネル上に人間工学的に配置された操作部を備えています。

付属品

• カッピング・深絞りカップ試験機、Model 212
• DIN EN ISO 1520準拠の試験工具
• 取扱説明書
• メーカー試験証明書 M

規格

• DIN EN ISO 1520
• DIN EN 13523-6

仕様

• 型式: Model 212
• 注文番号: 01780431
• 駆動: 電動油圧式
• 試験種類: Erichsenカッピング、深絞り試験
• 電源: 3L/N/PE AC 400 V 50 Hz, 2.2 kW
• 最大引抜力: 120 kN
• 引抜速度: 770 mm/min
• 外形寸法（約 H x W x D）: 1100 mm x 900 mm x 800 mm
• 質量（約）: 470 kg
• 打ち抜き力, 最大: 200 kN
• 板締め力, 最大: 45 kN
• 板締めストローク（約）: 35 mm
• 引抜パンチストローク（約）: 60 mm
• 板挿入開口 幅 最大: 110 mm
