マルチ パラメータ試験機 Model 242-Basic

変形用全自動PLC制御

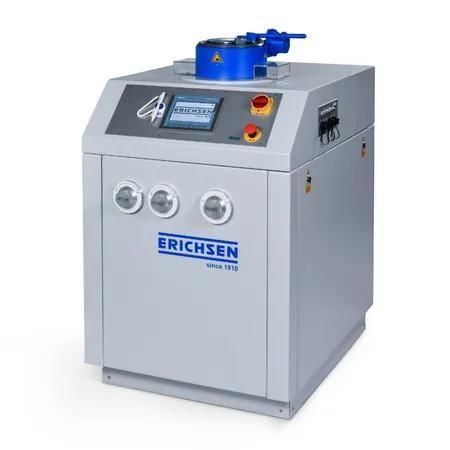

Model 242-Basic は、被覆された鉄および非鉄板材の延性を評価するための全自動電動油圧式カップ試験および深絞り試験機で、最大引張力200 kNを有します。

概要
当機はコイルコーティング、塗装、プラスチック被覆、亜鉛めっき材の試験を目的に設計されています。引張力、ブランク保持力、引張パンチの移動量を表示するデジタル表示を備え、日常的な品質管理試験や再絞り・スジ試験などのR&Dに適しています。

用途
Model 242-Basic は、表面コーティングが熱成形や深絞りのような三次元変形中に損傷しないことを確認するために、Erichsen カップ試験および深絞りカップ試験を行うための機械です。板厚は0.2 mm〜4.0 mmに対応（引張強さ400 N/mm²を基準とする。引張強さが高い/低い場合は最大加工厚を調整）。

目的

• 生産および工程管理でのコーティング品質を継続的に監視し、不良率を低減する。
• 特別な試験準備なしに入荷材をカップ試験や深絞りカップ試験で即時に選別し、仕様適合を確認する。
• 電動油圧設計により摩耗が少なく、高精度な試験結果と低い保守・運用コストを実現する。

納入範囲

• カップ試験・深絞りカップ試験機 Model 242-Basic
• 取扱説明書
• メーカー試験証明書 M

適用規格

• DIN EN ISO 1520
• DIN EN 13523-6

特性 / 技術仕様

• 駆動方式：電動油圧式
• 主要試験：Erichsen カップ試験、深絞り試験
• 電源：400 V、3相、50 Hz
• 最大引張力：200 kN
• 引張速度：最大 800 mm/min（典型値 約 500 mm/min）
• ブランク保持力：0.5 - 30 kN および 10 - 100 kN（2レンジ）
• 必要電力（約）：3.0 kW
• 打ち抜き（パンチ）力、最大：265 kN
• ブランクホルダーストローク（約）：38 mm
• 引張パンチストローク（約）：80 mm
• 板材挿入開口、最大幅：125 mm
• 外形寸法（約 H x W x D）：1320 mm x 810 mm x 1100 mm
• 正味重量（約）：600 kg
• 追加機能：力およびストロークのデジタル表示；ツール交換が容易な試験アグリゲートへのアクセス；ブランキング、引張、カップの排出を一連で行う単一操作シーケンス
