圧力試験機 Model 415

圧縮塗料用洋服

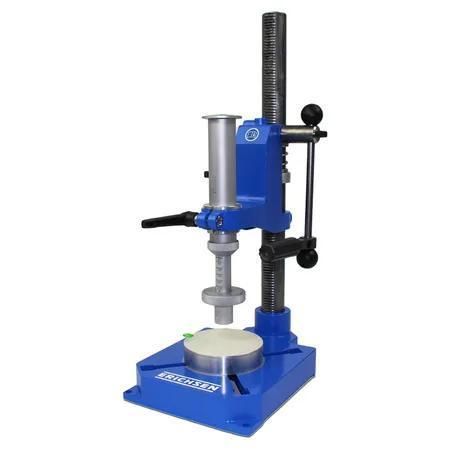

Model 415 乾燥時間試験器は、改良Bandow‑Wolff法により ISO 9117 に準拠して塗料およびコーティングの乾燥度を判定します。本体は軽金属製シリンダーに圧縮ばねを内蔵し最大打圧力約250 N、力を垂直に伝達するレバーメカニズムと、試料厚に対応するための調整可能なスタンドプレートで構成されています。

試験原理と構成
本機はスタンドに搭載された手動式の打圧装置として設計されています。シリンダー内の圧縮ばねが打圧力を発生し、レバーを介して塗面に垂直に伝達します。スタンドプレートは試料厚さに応じて調整可能です。付属の分銅と軟質ゴムディスクにより、規格に沿った荷重の印加が可能です。

試験の実施方法

• 乾燥度1
• 塗膜にボアロティーニガラスビーズを散布し、細毛ブラシで除去します。
• 乾燥度2および3
• 塗膜上に紙円盤を置き、その上に軟質ゴム円盤を重ねます。付属の個別分銅を用いて20 gおよび200 gの荷重を与えます荷重時間60 s。
• 乾燥度4〜7
• 試験パネルを塗面を上にしてスタンドベース上に置き、紙円盤と軟質ゴム円盤で順次被覆します。必要な荷重2 kgまたは20 kg、すなわちピストン力20 Nまたは200 Nに相当はレバーの圧力で発生させ、約60 s保持します。

試験の評価
荷重を除去した後、ISO 9117 の乾燥度評価表に従って塗膜を評価します。

付属品

• 乾燥時間試験器、Model 415
• スタンド
• 20 g 用個別分銅
• 200 g 用個別分銅
• 軟質ゴム円盤 2 個、∅ 22 mm
• 紙円盤 100 枚、∅ 26 mm
• ボアロティーニ散布器
• ガラスビーズボアロティーニ50 g、∅ 125 - 250 μm、ISO 9117 準拠

規格

• ISO 9117

特性 / 技術仕様

• 駆動: 手動
• 寸法: 幅 約150 mm // 奥行 約300 mm // 高さ 約440 mm
• 質量正味: 約4.5 kg
• 試験力: 最大約250 N
• 標準荷重2 kg 未満、20 N用付属分銅: 20 g および 200 g直径 24 mm
• 軟質ゴム円盤: 直径 22 mm、厚さ (5 ± 0.5) mm、硬さ (50 ± 5) IRHD (DIN ISO 48)
• ボアロティーニ: ガラスビーズ 50 g ∅ 125 - 250 μm (ISO 9117)
• 注文番号: 00930131
