耐圧縮性試験機器 Model 416

手動塗料用洋服

用途
本装置は、塗料、ラッカーおよび類似の被覆材の表面乾燥状態透乾をISO 9117およびEN 29117に準拠して評価するためのものです。

試験原理
モノフィラメントのナイロン布で覆われ、所定の重りが載せられた試験プランジャーを試験面に所定時間押し付け、その後90°回転させます。プランジャーを上げた後に被覆への影響を評価し、表面乾燥の有無を判定します。

構造と機能

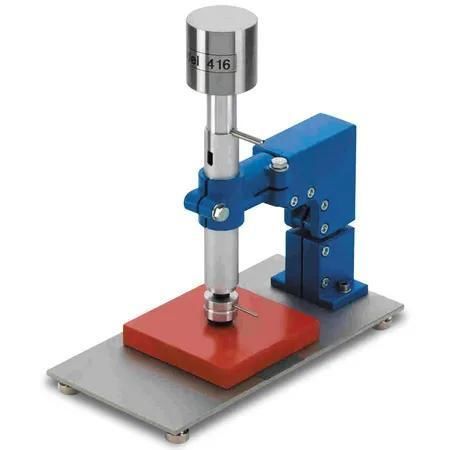

装置は、載荷重を垂直に案内する支持スタンドを備えた試料テーブルで構成されています。試験プランジャーはボールジョイントで載荷重に接続されており試験ヘッド総重量1500 g、前端にはゴム板ISO 48に基づく硬さ50 IRHDが貼付されています。モノフィラメントナイロン布糸径0.12 mm、100 x 100 mmはOリングで保持され、各試験前に交換する必要があります。付属の箱型水平器と調整脚で使用前に水平出しを行ってください。

試験手順
所定の乾燥時間の後、試験ヘッドを試料に降ろします。10秒間押し付け、試験ヘッドを90°回転させ、さらに2秒後に持ち上げます。塗膜に痕跡や損傷がなければ表面乾燥が達成されたと判断します。損傷がある場合は、適切な間隔を置いて試験を繰り返してください規格参照。

付属品

• 表面乾燥試験器 モデル 416
• 箱型水平器
• ナイロン布 100枚100 x 100 mm

規格

• ISO 9117
• DIN EN 29117

仕様 / 特性

• 型式: Model 416
• 注文番号: 01850131
• 駆動: 手動
• 外形寸法: 長さ 約150 mm • 幅 約300 mm • 高さ 約305 mm
• 本体質量正味: 約4.5 kg
• 試験ヘッド総重量: 1500 g
• ゴム板硬度: 50 IRHDISO 48準拠
• ナイロン布: モノフィラメント、糸径0.12 mm、サイズ100 x 100 mm使い捨て
• 試験タイミング: 押圧10 s、90°回転、さらに2 sで持ち上げ
