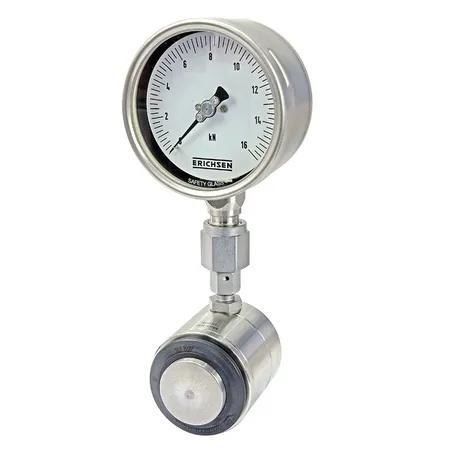

圧縮ロードセル Model 833

輪形アナログ試験機

説明
ERICHSENの油圧荷重センサは、力が荷重トランスデューサのピストンに及ぼす力を油圧的に伝達する方式により、コンパクトかつ経済的に力を測定する手段を提供します。得られた油圧はニュートン目盛の表示器に直接示されます。本製品は主に静的または連続使用の用途を想定しています。定格荷重に対する力の立ち上がり時間は、表示器の損傷を避けるため少なくとも1秒以上である必要があります。衝撃荷重は適切なスロットルで緩和できます。全ての荷重センサはステンレス製です。

適用分野
モデル833シリーズは、各種機械、設備、システムへの連続使用向け組み込みに適しています。特長は、ゼロ補正付きの精密なダイヤルゲージ直径100 mmです。適切なアクセサリを用いることで測定値を遠隔表示できます。測定値は圧力トランスデューサを介してPHYSIMETER ® 906 MC-Eおよび906 USBへ送信できます。

構造
基本の「A」バージョンは、表示ユニットをねじ接続で荷重センサ本体に直接取り付けます。拡張の「B」バージョンは、高圧ホースまたは毛細管で測定器と圧力計を接続します。

付属品納品内容

• Model 833基本「A」バージョン
• 標準でチューブスロットルを装備
• メーカー試験証明書 M

技術データ

• 測定量力
• 作用方向圧縮
• 測定原理油圧式

Caractéristiques / spécifications techniques

• 型式Model 833
• 測定量力
• 作用方向圧縮
• 測定原理油圧式
• 材質ステンレス鋼
• ダイヤル径100 mmゼロ補正付き
• 典型用途連続/静的用途力の立ち上がり時間は最低1秒以上であること
