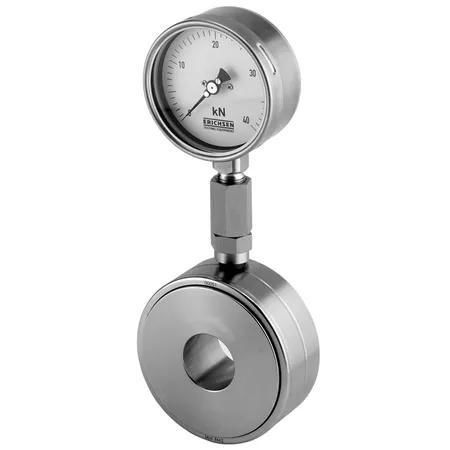

圧縮ロードセル Model 844

輪形アナログベアリング用

概要
軸方向および支承力の計測用コンパクトなリング型ロードセル。

技術説明
ERICHSENの荷重測定装置は、ピストンに作用する力を油圧で伝達し、その結果生じる圧力をニュートン目盛りの指示計で表示します。主に静的測定向けに設計されており、公称荷重に対する力の立ち上がり時間は指示計の損傷を避けるため1秒以上を推奨します。衝撃を伴う荷重変化は、適切なスロットルで減衰させることができます。すべてのロードセルはステンレス製です。

適用分野
シャフトを測定器を通して通す必要がある場合にシリーズ844が適しています。軸力および支承力の恒常監視向けに設計されており、直径100 mmの高精度ダイヤルゼロ補正付を備えています。適切なアクセサリにより測定値を遠隔表示でき、圧力変換器を介してPHYSIMETER ® 906 MC-Eおよび906 USBへ伝送可能です。

構造

• 基本版「A」指示計がねじ接続でロードセルに直接取り付けられます。
• 拡張版「B」計測器は高圧ホースまたはキャピラリーチューブで圧力計に接続されます。

付属品納入内容

• モデル844基本版「A」
• 標準でチューブスロットルを装備
• 製造者試験証明書 M

アクセサリ例

• モデル833および844用の最大指示針の装着 - 追加料金注文番号05770132

技術仕様

• 測定量力
• 作用方向圧縮
• 測定原理油圧式
