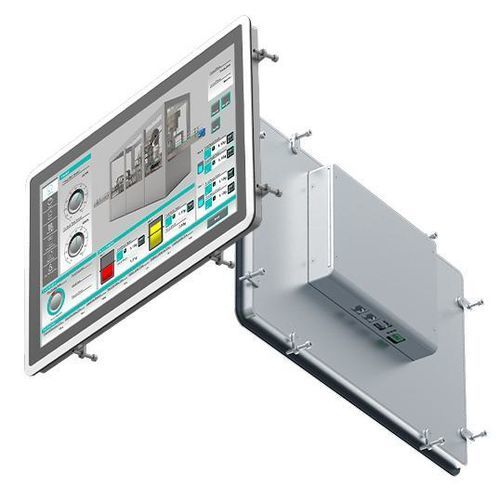

タッチスクリーンHMI LUMIA容量方式タッチスクリーンパネル設置用1366 x 768
お気に入りに追加する
商品比較に追加する
特徴
- インターフェイス
- タッチスクリーン, 容量方式タッチスクリーン
- 組み立て
- パネル設置用
- 解像度
- 1024 x 600, 1280 x 800, 1920 x 1080, 1366 x 768
- プロセッサー
- Rockchip RK3399 SoC, Rockchip RK3568
- 画面のタイプ
- TFT LCD, LEDバックライト
- 探索システム
- Debian 11
- 保護レベル
- IP66
- コネクティビティー
- イーサネット, USB 3.0, USB 2.0, WiFi, 2.4 & 5 GHz
- その他の特徴
- ファンレス, 防水フロントパネル
- 画面の大きさ
7 in, 10.1 in, 15.6 in, 21.5 in, 27 in
詳細
概要
Lumia Edge/Web HMIは、オープンで柔軟、拡張性とセキュリティを備えたウェブネイティブの方式により、産業データの表示を再定義します。プラグイン不要で標準ブラウザからアクセスでき、WindowsとLinuxの両環境をネイティブサポートします。SVGベースのレスポンシブなグラフィックにより解像度や向きに関係なく鮮明に表示されます。セキュリティは主要なウェブ技術の継続的な更新により強化されます。
主な機能
組み込みプラットフォーム - 表（抜粋行）
OS：Linux Debian 10/11
アプリケーションソフトウェア：Kreo HMI
表示サイズ：7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 および 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
表示技術：TFT
バックライト：LED
表示色：16M
タッチ技術：静電容量式
ベゼル / シャーシ：アルミニウム
プロセッサ：RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) および RK3568 (Lumia107) (Quad-core Cortex-A55)
RAM：2 GB DDR4; 4 GB DDR4 (Lumia107)
内蔵ストレージ：16 GB eMMC
Ethernet ポート：1×1 Gb + 1×100 Mb（標準）；2×1 Gb（Lumia107）
WiFi：2.5 / 5 GHz サポート（クライアント）
USB ポート：1× USB3.0 + 1× USB2.0
電源 (Vdc)：12–32 V DC
消費電力 (W)：10 W（7″）、12 W（10.1″）、18 W（15.6″）、28 W（21.5″）、28 W（27″）
動作温度：-10° ~ 60° C
保存温度 (°C)：-20° ~ 70° C
湿度：<90%（結露しないこと）
外形寸法 (W/H/D) (mm)：7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (panel 669 x 406 x 50.5)
取り付け穴寸法 (W/H) (mm)：7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
重量 (kg)：7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
保護等級：IP66 front - UL Type 4X および Type 12
認証：CE - RED (2014/53/EU); 安全性：EN 62368-1:2020 + A11:2020; 健康影響：EN 62311:2020; EMC：ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; 無線：ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV
仕様 / 技術仕様
Lumia Edge/Web HMIは、オープンで柔軟、拡張性とセキュリティを備えたウェブネイティブの方式により、産業データの表示を再定義します。プラグイン不要で標準ブラウザからアクセスでき、WindowsとLinuxの両環境をネイティブサポートします。SVGベースのレスポンシブなグラフィックにより解像度や向きに関係なく鮮明に表示されます。セキュリティは主要なウェブ技術の継続的な更新により強化されます。
主な機能
- OS：Linux Debian 11（組み込みプラットフォームは Debian 10/11 をサポート）
- ディスプレイ：7″、10.1″、15.6″、21.5″、27″ の高解像度・高輝度ワイドスクリーン
- デザイン：フルガラスフロント、静電容量式タッチ
- プロセッサ：ファンレス Rockchip RK3399 – RK3568（Lumia107 は RK3568）
- 接続：デュアルバンド クライアント WiFi (2.5 GHz – 5 GHz)、Ethernet ポート（1×1 Gb + 1×100 Mb または Lumia107 は 2×1 Gb）、USB（1× USB3.0 + 1× USB2.0）
- メモリ：RAM 2 GB DDR4 または 4 GB DDR4（Lumia107）；内部 16 GB eMMC
- 設置：前面 IP66 保護のパネル取り付け（IP66 front - UL Type 4X および Type 12）
- アクセサリ：オプションの PBOX キーパッド（パネル取り付け）
- ユーザーインターフェース：OS へのアクセスなしでパラメータ設定可能なコントロールパネル
- 表示動作：ウェブページは自動的に全画面表示（KIOSK MODE）となり、オペレーターの OS アクセスを防止
- ブラウザ：Chromium ベースのレンダリングを使用
組み込みプラットフォーム - 表（抜粋行）
OS：Linux Debian 10/11
アプリケーションソフトウェア：Kreo HMI
表示サイズ：7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 および 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
表示技術：TFT
バックライト：LED
表示色：16M
タッチ技術：静電容量式
ベゼル / シャーシ：アルミニウム
プロセッサ：RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) および RK3568 (Lumia107) (Quad-core Cortex-A55)
RAM：2 GB DDR4; 4 GB DDR4 (Lumia107)
内蔵ストレージ：16 GB eMMC
Ethernet ポート：1×1 Gb + 1×100 Mb（標準）；2×1 Gb（Lumia107）
WiFi：2.5 / 5 GHz サポート（クライアント）
USB ポート：1× USB3.0 + 1× USB2.0
電源 (Vdc)：12–32 V DC
消費電力 (W)：10 W（7″）、12 W（10.1″）、18 W（15.6″）、28 W（21.5″）、28 W（27″）
動作温度：-10° ~ 60° C
保存温度 (°C)：-20° ~ 70° C
湿度：<90%（結露しないこと）
外形寸法 (W/H/D) (mm)：7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (panel 669 x 406 x 50.5)
取り付け穴寸法 (W/H) (mm)：7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
重量 (kg)：7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
保護等級：IP66 front - UL Type 4X および Type 12
認証：CE - RED (2014/53/EU); 安全性：EN 62368-1:2020 + A11:2020; 健康影響：EN 62311:2020; EMC：ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; 無線：ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV
仕様 / 技術仕様
- 製品ファミリー：LUMIA Edge / Web HMI
- 組み込みOS：Linux Debian 10/11
- アプリケーションソフト：Kreo HMI
- 表示サイズと解像度：7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 or 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
- 表示方式：TFT LED バックライト、16M 色、静電容量式タッチ
- 筐体：フルガラスフロント、アルミニウムベゼル
- プロセッサ：RK3399 (Dual-core A72 + Quad-core A53) および RK3568 (Quad-core A55, Lumia107)
- RAM / ストレージ：2 GB または 4 GB DDR4; 16 GB eMMC
- ネットワーク：WiFi デュアルバンド (2.5/5 GHz クライアント); Ethernet 1×1 Gb + 1×100 Mb または 2×1 Gb (Lumia107)
- I/O：1× USB 3.0, 1× USB 2.0
- 電源：12–32 V DC; 消費電力はサイズにより変動 (10 W–28 W)
- 動作/保管温度：動作 -10°〜60° C; 保管 -20°〜70° C
- 湿度：<90% 非結露
- 機械仕様：表示サイズごとの外形・取り付け穴寸法; サイズ別重量
- 前面保護：IP66; UL Type 4X / Type 12
- モード：同一パネルで Edge HMI と Web HMI を選択可能; KIOSK MODE 全画面表示
- ブラウザ：Chromium によるウェブレンダリング
- オプションアクセサリ：パネル取り付け用 PBOX キーパッド
- 認証・承認：CE-RED, EN 62368-1, EN 62311, ETSI EN 301 シリーズ, UL 61010, ATEX, IECEx, DNV
