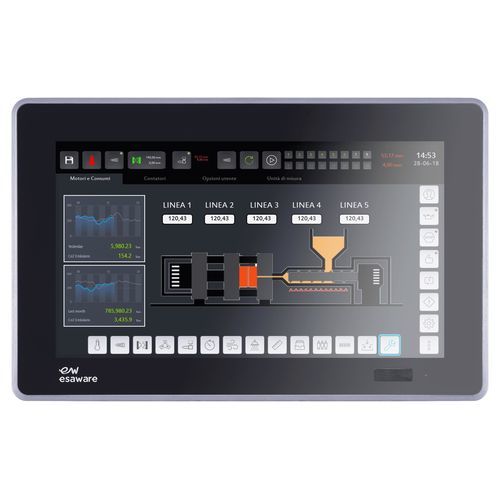

マルチタッチスクリーンパネルPC EW series

PCAP 容量型タッチスクリーン5ワイヤー抵抗タッチスクリーン15インチ

製品概要
EWパネルIPC（EW200シリーズ）は、機械制御、HMI、プロセス可視化向けの産業用パネルPCです。抵抗膜式または静電容量式タッチを選択可能で、フロント保護はIP66。12.1インチから21.5インチまでの表示サイズと複数のCPUプラットフォームを提供します。

主な特長

• 16:9 TFTワイドスクリーン表示：12.1"、15.6"、18.5"、21.5"
• タッチオプション：抵抗膜式（5線）またはPCT静電容量式（最大10点）
• PTFE非粘着仕上げのアルミ製ベゼル、フロント保護IP66
• 複数CPUプラットフォーム：Atom、Celeron（J1900/J3455）、Intel Core各種
• 豊富なI/O：USB 2.0/3.0、RS232/RS485、デュアル1Gbイーサネット
• 拡張オプション：PCIe/miniPCIe/CFast/mSATA、RAID 0/1対応
• 動作環境：-10〜+50°C、ATEXゾーン2/22対応オプション等の産業認証

EW200 MITX - 技術表
モデル：EW212 | EW215 | EW218 | EW222
表示サイズ：12.1" | 15.6" | 18.5" | 21.5"
表示方式／解像度／輝度／コントラスト：TFT 1280×800 400cd/m² 1000:1 | TFT 1366×768 300cd/m² 500:1 | TFT 1366×768 300cd/m² 1000:1 | TFT 1920×1080 300cd/m² 5000:1
タッチ技術：抵抗膜式（5線）／静電容量式PCT（10点）
ベゼル／シャーシ：PTFEコーティングのアルミ／鋼板
CPUオプション：Atom N2800（ファンレス）｜Celeron J1900（ファンレス）｜Intel Core i3/i5/i7（ファンあり）｜Intel Celeron/Core 6G系
メモリ：Atom 最大4GB DDR3｜Celeron 最大8GB DDR3L｜Core 3G 最大16GB DDR3｜Core 6G 最大32GB DDR4
I/O主要項目：2×RS232 + 1×RS232/422/485；フロントUSB IP66（1×、静電式非対応）；リアUSB 2.0/3.0混在；デュアル1Gb RJ45（Intelコントローラは仕様依存）；VGA/DVI/HDMI出力はCPU依存
ストレージ＆拡張：HDD/SSD/CFast、外部アクセス可能なCFastスロット×1、PCIe/miniPCIe/PCIe x16等オプション、RAID 0/1対応
電源＆環境：18–30 Vdc（代表値）、消費電力25–65W、動作温度 -10…+50°C（非結露）、保存温度 -20…+65°C
保護＆認証：フロント IP66；CE、EN61000系、EN60068系、cULus、EAC；ATEX Group II Cat.3 GD Zone 2/22 オプション

EW200 SLIM - 技術表
モデル：EW212 | EW215 | EW218 | EW222
表示サイズ：12.1" | 15.6" | 18.5" | 21.5" — TFT、MITXと同等の解像度
バックライト寿命：約50,000時間
タッチ技術：抵抗膜式（5線）／静電容量式PCT（10点）
ベゼル／シャーシ：PTFEコーティングのアルミ／鋼板
CPU（例）：Celeron J1900（ファンレス）｜Celeron J3455（ファンレス）｜Intel Core Uシリーズ（i3/i5/i7）— 構成によりファンレス選択可
メモリ＆ストレージ：オンボードおよびSODIMMバリエーション（構成依存）、mSATA/CFastオプション、特定CPUでRAID対応
I/O例：RS232 + RS485、フロントUSB IP66、デュアルGigabit Ethernet（CPUによりIntelコントローラ）、DP/VGA出力はCPU依存
電源＆環境：15–36 Vdc、消費約25–50W、動作 -10…+50°C、保存 -20…+65°C、湿度 最大90%（非結露）
認証：CE、EMC/EN規格、cULus、EAC；ATEXバリアントあり

技術仕様

• 製品ファミリ：IPC EW（EW200 シリーズ：EW212、EW215、EW218、EW222）
• 表示フォーマット：12.1"、15.6"、18.5"、21.5"（16:9）
• タッチオプション：抵抗膜式（5線）またはPCT静電容量式（最大10点）
• CPUプラットフォーム：Atom、Celeron（J1900/J3455）、Intel Core（各種世代）
• メモリ：プラットフォームにより DDR3/DDR3L 最大16GB または DDR4 最大32GB
• ストレージ：HDD/SSD/CFast/mSATA、RAID 0/1 オプション
• I/O：複数のUSB 2.0/3.0、RS232/RS485、音声、PS2（プラットフォーム依存）、フロントUSB IP66
• Ethernet：2×1Gb RJ45（Intelコントローラは仕様依存）
• ビデオ出力：VGA / DVI‑D / DP / HDMI（CPUファミリにより）
• 拡張：PCIe / miniPCIe / 機械スロット（プラットフォーム依存）
• フロント保護：IP66
• 電源入力：広範囲のVDC（例：15…36 Vdc または 18…30 Vdc）
• 動作温度：-10…+50°C（非結露）；保存温度：-20…+65°C
• 認証：CE、EN61000、EN60068、cULus、EAC；ATEXオプション（Group II Cat.3 GD Zone 2/22）
• 典型消費電力：~25–65W（サイズとプラットフォームに依存）
