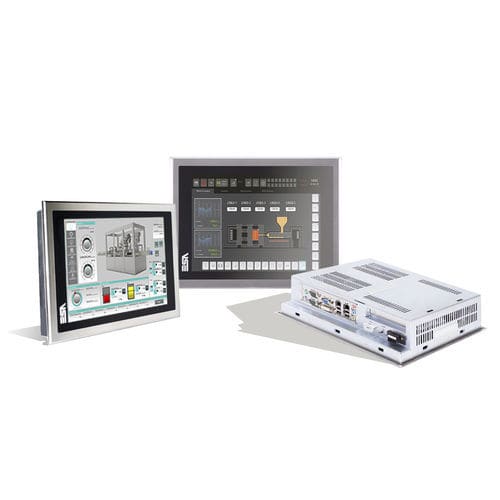

LCDモニター XM7 Inox

TFT抵抗タッチスクリーンLEDバックライト

製品概要
XM7 Inox シリーズは、ステンレス製フロントを備えた産業用モニターで、厳しい産業環境での連続運用を想定して設計されています。7" wide から 19" までのモデルを用意し、食品、医薬、化学分野やATEX適合が求められる用途に対応します。

特長

• ATEX 準拠（Zone 2/22、Category 3 G/D）および EN60068-2-6/27/30 による環境耐性
• 食品・医薬・化学産業向けに FDA 21 / EN1672-2 準拠
• 7" wide、12.1"、15"、19" の LCD およびタッチバリエーション
• 4:3 LCD、LED バックライト搭載
• 複数の映像入力（VGA/DVI-I/S-Video/Composite）対応
• タッチ出力複数対応；アナログ抵抗方式（4線または5線）
• Inox V2A ステンレス製ベゼル、True Flat タッチオプション
• 前面保護等級：7"/12.1" は IP69K、15"/19" は IP66

モデル別 技術仕様表
Header: , XM7W7, XM712, XM715, XM719
Dimensions: 7" wide, 12.1", 15", 19"
Bezel: Inox V2A、全モデル 6 mm 厚
Technology: TFT 262K 色 | TFT 262K 色 | TFT 16.2M 色 | TFT 16.7M 色
Backlight: LED | LED | LED | LED
Brightness (cd/m2): 500 | 370 | 350 | 400
Contrast: 600:1 | 600:1 | 700:1 | 1000:1
Viewing angle H-V: 70-60 | 140-120 | 140-120 | 170-170
Lamp life (hours at 25°C): 50k | 50k | 50k | 50k
Resolution (pixel): 800 x 480 | 800 x 600 | 1024 x 768 | 1280 x 1024
Touch technology: Analog resistive (4 wires) | Analog resistive (5 wires) | Analog resistive (5 wires) | Analog resistive (5 wires)
RS232 / USB interface: Yes | Yes | Yes | Yes
USB frontal IP66 / USB rear (2.0): 1 x | 1 x | 1 x | 1 x
Green Led Power ON: 1 x | 1 x | 1 x | 1 x
VGA/DVI-I */S-Video/Video composite: 1 x (* digital signal only single-link) 全モデル共通
External dimensions (WxHxD) (mm): 228 x 155 x 66.7 | 336 x 256 x 56.7 | 425 x 300 x 57.2 | 508 x 384 x 64.2
Cut-out dimensions (WxH) (mm): 219 x 145 | 321 x 240 | 393 x 275 | 477 x 353
Power supply (Vdc): 18…30（最大 50 W） 全モデル共通
Power consumption (W): 30 | 35 | 35 | 45
Operating temperature (°C): 0…+50 全モデル共通
Storage temperature (°C): -20…+65 全モデル共通
Humidity: 最大 90% 全モデル共通
Weight (Kg): 3 | 5.0 | 7.0 | 10.5
Protection degree: 前面 IP69K（7"/12.1"） ; 前面 IP66（15"/19"）
Certifications: CE、ATEX 2014/34/EU Group II Category 3 G D Zone 2/22、EN60068-2-6/27/30、EN61000-6-2（耐ノイズ性）、EN61000-6-4（放射妨害）

特性 / 技術仕様

• 製品群: XM7 Inox ステンレス製産業用モニター
• 対応サイズ: 7" wide、12.1"、15"、19"
• ベゼル: Inox V2A、厚さ 6 mm
• 表示技術: TFT（モデルにより 262K〜16.7M 色）
• バックライト: LED（標準寿命 約 50,000 時間 @25°C）
• 輝度: モデルにより 350–500 cd/m²
• コントラスト比: モデルにより 600:1〜1000:1
• 視野角: モデルにより最大 170°（水平・垂直）
• 解像度: 800 x 480 から 1280 x 1024（モデル依存）
• タッチ技術: アナログ抵抗方式（4線/5線）
• インターフェース: RS232、USB（前面 IP66 / 背面 USB 2.0）、VGA/DVI-I、S-Video、Composite
• 電源: 18…30 Vdc（最大 50 W）
• 消費電力: モデルにより 30–45 W
• 動作温度: 0…+50 °C；保存温度: -20…+65 °C
• 湿度: 最大 90%
• 重量: モデルにより 3〜10.5 kg
• 前面保護等級: IP69K（7"、12.1"） ; IP66（15"、19"）
• 認証: CE、ATEX 2014/34/EU Group II Category 3 G D Zone 2/22、EN60068-2-6/27/30、EN61000-6-2、EN61000-6-4
