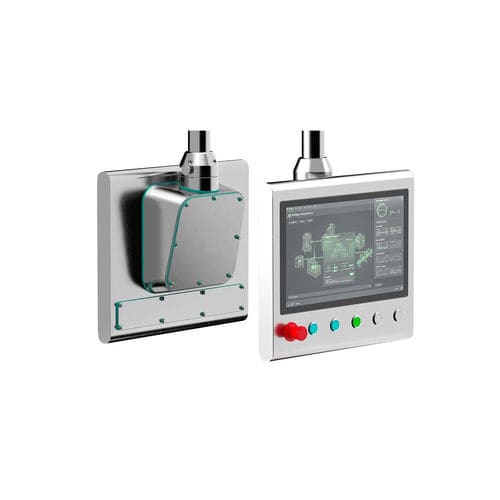

容量方式タッチスクリーンHMI LUMIA INOX

アーム装着1920 x 1080Arm® Cortex®-A72 デュアルコア

製品概要
LUMIA ARM INOXシリーズは、316Lステンレス製のアーム取付式オペレータ端末および産業用モニターを含み、操作卓や制御ステーションへの取り付けを想定しています。edgeHMI / webHMI および Monitor バージョンを用意し、アームを含む製品全体で IP66 対応です。

主な特長（一般）

• 316Lステンレス製筐体、製品全体でIP66
• 操作卓・制御盤向けのアーム取付システム
• 豊富なコンポーネントカタログでユーザーがアームを構成可能
• 背面カバーにオプションでIP66対応USBポート
• ハード配線スロット（edgeHMI 最大10、Monitor 最大6）による操作部配置
• ボタン無し構成も選択可能（Monitor/edgeの各バリエーション）

LUMIA ARM edgeHMI / webHMI - 主な機能
edgeHMIモデルはファンレスのRockChipマルチコアプロセッサを採用し、性能を維持しつつ粉塵蓄積による保守を低減します。2つの独立LANポートでOT/IT分離が可能です。KREOランタイムをプリインストールし、webHMIオプションはChromiumのフルスクリーンブラウザを提供します。

• OS: Linux Debian 11（edge/webHMI）
• 16:9 高輝度ディスプレイ：15.6 in (1920 x 1080) または 21.5 in (1920 x 1080)
• フルガラス true flat 前面、静電容量方式タッチ
• アームは周囲IP66仕様
• 独立したLANポート×2（OT/IT分離）
• USBポート×2（背面IP66オプションあり）
• 最大10個のハード配線スロット（操作、表示、セレクタ、非常停止など）
• RockChipマルチコアプロセッサ（例：RK3399）

LUMIA ARM Monitor - 主な機能
Monitor版は産業用PCとの互換性を確保する複数の映像入力を備え、背面USB-B経由の静電容量式マルチタッチでジェスチャー操作に対応します。

• 16:9 高輝度ディスプレイ：15.6 in (1920 x 1080) または 21.5 in (1920 x 1080)
• フルガラス true flat 前面、マルチタッチ対応静電容量式
• 周囲IP66のアーム取付
• ユーザー構成可能なアーム、豊富なコンポーネント
• 最大6個のハード配線スロット（操作、表示、セレクタ、非常停止など）
• ボタン無し構成も選択可能
• 背面にIP66対応のオプションUSBポート

技術仕様 — LUMIA ARM EDGE/WEB HMI（抜粋）
OS: Linux Debian 11 + Chromium（webHMIオプション）
表示サイズ: 15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
表示技術: TFT、LEDバックライト、16M色
タッチ: 静電容量式
ベゼル/筐体: 316Lステンレススチール
プロセッサ: RK3399（例）
RAM: 2 GB DDR4
ストレージ: 16 GB eMMC
Ethernet: 1 x 1Gb + 1 x 100Mb
USB: 1 x 2.0 + 1 x 3.0（背面IP66オプション）
電源: 12 – 32 V DC
消費電力: 約18W（15.6 in edgeHMI）/ 約28W（21.5 in edgeHMI）
動作温度: 0 … +50 °C
保存温度: -20 … +60 °C
湿度: <90% 非結露
保護等級: IP66 全周
認証: CE；UL 61010；ATEX / IECEx（モデルにより異なる）

技術仕様 — LUMIA ARM MONITOR（抜粋）
表示技術: TFT、LED、16M色
表示サイズ: 15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
タッチ技術: 静電容量式マルチタッチ（背面USB-B経由）
ベゼル/筐体: 316Lステンレススチール
映像入力: DVI-D、VGA、DisplayPort
USB: Rear 1 x USB type B（タッチ）/ 背面IP66オプション
電源: 12 – 32 V DC
消費電力: 約35W（15.6 in Monitor）/ 約50W（21.5 in Monitor）
動作温度: 0 … +50 °C
保存温度: -20 … +60 °C
湿度: <90% 非結露

補足
edgeHMIモデルはKREOランタイムをプリインストールして出荷されます。webHMIはChromiumのフルスクリーン動作を提供します。ファンレス設計により粉塵蓄積と保守頻度を低減します。独立LANポートによりOT/ITネットワークを分離できます。

製品仕様詳細

• モデルファミリ：LUMIA ARM INOX
• 材質：316Lステンレス（筐体および取り付け部）
• 保護等級：製品全体でIP66
• 表示サイズ：15.6 in と 21.5 in（1920 x 1080）
• タッチ：静電容量式（バリアントによりシングル/マルチ）
• プロセッサ（edgeHMI例）：RK3399
• OS（edge/webHMI）：Linux Debian 11（webHMIはChromium搭載）
• メモリ/ストレージ（edgeHMI例）：2 GB DDR4；16 GB eMMC
• ネットワーク：2×LANポート（1x1Gb + 1x100Mb）でOT/IT分離
• USB：モデルにより異なる構成；MonitorはRear USB-B
• 映像入力（Monitor）：DVI-D、VGA、DisplayPort
• ハード配線スロット：最多10（edgeHMI）/ 最多6（Monitor）
• 電源：12 – 32 V DC
• 認証：CE、UL 61010、ATEXおよびIECEx（該当モデル）
