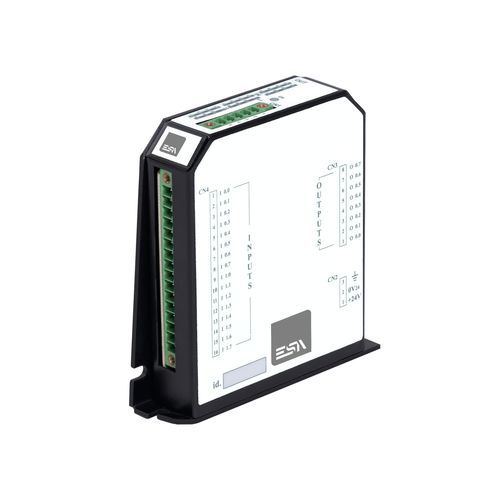

アナログ入出モジュール

デジタルCANopenModbus

概要 当社のリモートコンパクトI/Oは、機械に直接収容できるように設計されています。取り付けが簡単で、産業用オートメーションのニーズに基づいて複数の構成を作成できます。 特徴

• CANOpen DS401、Modbus RTUプロトコル
• バス上の通信ステータスLED
• ディップスイッチによる通信設定
• デジタル入力はハードウェアフィルタ付き
• 簡単な配線と試運転システム
• ディップスイッチまたはDrivewatcherによるローカル設定可能

9XD168V 16デジタル入力+8デジタル出力

9XD1616V 16デジタル入力+16デジタル出力

9XD1616810V 16デジタル入力+8デジタル出力+8プログラマブル入出力

9XD1688RV 16デジタル入力+8デジタル出力+8リレー出力

9XMF1D44V型 4デジタル入力+4デジタル出力+4アナログ入力+4アナログ出力

9XMF2D168V 16デジタル入力+8デジタル出力+4アナログ入力+2アナログ出力

9XD4IOPRESS圧力入力4 電源電圧 (Vdc)：24 ±20% FieldBUSタイプCANOpen または ModBUS RTU ノード番号1～8および61～68 ボーレート1MHZ/500kHz（CANOpenモード）、19200（ModBUS RTUモード 空気圧接続4（直径6mmのフレキシブルエアパイプを使用） 最大圧力： 7 BAR データ・タイプ差動 圧力範囲： -200 mBAR ... +7500 mBAR（分解能10 mBAR） 動作温度（℃）： -25 ....+50（ディレーティングなし） 保存温度 (°C): -20 ... +65+65 湿度： 5% ....95%（結露しないこと） 外形寸法（W/H/D）（mm）：103 x 102 x 25 保護等級IP 20 設定ソフトウェアドライブウォッチャー 認証CE 製品概要 / 技術仕様

• 電源電圧：24 Vdc ±20%
• FieldBUS：CANOpen DS401またはModbus RTU
• 通信設定：DIPスイッチ（ローカル）またはDrivewatcher（ソフトウェア）
• バス上の通信ステータスLED
• デジタル入力：PNP、ハードウェア・フィルター
• デジタル出力：PNP 500mA/出力（リレー出力付きバリエーション：250 V - 5 A）
• 特定のモデルで利用可能なプログラマブルI/O（8つのプログラマブルI/O）
• アナログI/Oオプション：±10 V（1024ポイント）および／または4...
• 外形寸法（代表値）：IP20
• ：102 x 83 x 23 mmまたは102 x 83 x 34 mm（モデルによる）、圧力モジュール：103×102×25mm
• 設定ソフトウェア：Drivewatcher
• 認証：CE
