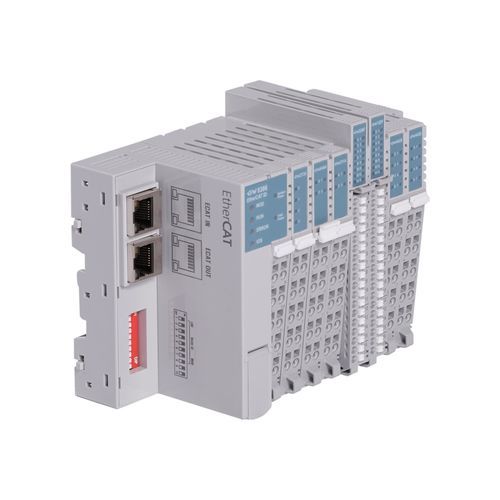

デジタル入出モジュール EW62 series

アナログEtherNet/IPModbus TCP

製品概要 高い接続性、オープン性、設定可能性。新世代のESA I/Oは、インダストリー4.0とIoTに準拠し、効率化とデジタル化を促進するように設計されています。現場での機器信号の分散制御に理想的なソリューションです。 <特長

• カプラのモジュール性による異なるフィールドバスとの互換性
• 最大32点のデジタル入力または出力のモジュール
• 最大16チャネル、16ビット分解能のアナログモジュール入力または出力
• エンコーダ入力、熱電対、同期シリアル入力などの特殊モジュール。
• ターミナルブロック（RTB）の取り外し
• DINレール上のモジュールロックシステム
• ケーブル固定用シールリング
• コンパクトなサイズと、既存のアプリケーションへの統合を容易にする、市場の様々なI/Oシステムとの互換性

フィールドバス環境

は、DINレール上で簡単にアクセスできます。 フィールドバスおよび環境データ

標準フィールドバス：

オプションのフィールドバス：modBUS、ProfiNET、EthernetIP

動作温度：-20 ~ +60 °C

内部バス時間：<1ms (128バイト)、2ms (256バイト)、4ms (512バイト)

カプラあたりの最大モジュール数：63

保護等級：

保護等級：IP20

認定：

EW620カプラ EW620カプラモジュール - 利用可能なバリアント EW62N9261｜CANopen、ネットワークアダプター EW62N9386｜EtherCAT、ネットワークアダプタ EW62N9273｜MODBUS RS485、ネットワークアダプタ EW62L9086｜EtherCAT、ネットワークアダプタ、ライトバージョン EW62L9087｜PROFINET IO、ネットワークアダプタ、ライトバージョン EW62L9089｜MODBUS TCP/UDP、ネットワークアダプタ、ライトバージョン EW62N9289｜MODBUS TCP/UDPネットワークアダプタ EW62N9481｜EtherCAT、ネットワークアダプタ、プログラマブルI/O EW620デジタル・モジュール - 入力EW620デジタル・モジュール（出力 EW62T22CA｜32点、ソース、24VDC/0.3A、40Pコネクタ EW62T225F｜16点、シンク、24VDC/0.3A、18RTB EW62T226F｜16点、ソース、24VDC/0.3A、18RTB EW62T227F｜16点、シンク、24VDC/0.3A、18RTB EW62T228F｜16点、ソース、24VDC/0.3A、18RTB EW62T2318｜8点、シンク、DC24V/0.5A、10RTB EW62T2328｜8点、ソース、DC24V/0.5A、10RTB EW62T2338｜8点、シンク、24VDC/0.5A、10RTB EW62T2348｜8点、ソース、24VDC/0.5A、10RTB EW62T2628｜8点、ソース、24VDC/2A、10RTB EW62T2734｜4点、MOSリレー、240VDC/AC、0.5A、10RTB EW62T2744｜4点、リレー出力、24VDC/240VAC、2A、10RTB EW62T2764｜4点、MOSリレー、24VDC/AC、2A、10RTB EW620アナログ・モジュール - 入力

EW620アナログ・モジュール-出力

EW620特殊モジュール

EW620オプション・モジュール｜EW62T7408 EW62T7408｜8チャンネル、電位分配器シールド、10RTB EW62T7511｜拡張システム/フィールド電源、入力24Vdc、出力5Vdc/1A、10RTB EW62T7518｜10チャンネル、ポテンシャルディストリビュータ24Vdc、10 RTB EW62T7588｜ポテンシャルディストリビュータ、5チャンネル24Vdc/5チャンネル0Vdc、10RTB EW62T7641｜フィールド電源分配、24Vdc、10RTB 製品概要 / テクニカルサポート

EW62T7641

• シリーズ/モデル：EW620
• フィールドバス互換性：
• デジタルI/Oモジュール：モジュールあたり最大32点のデジタルモジュール
• アナログI/O：最大16チャネル、モジュールにより最大16ビットの分解能
• 特殊機能：エンコーダ入力、熱電対入力、同期シリアルインターフェース、高速カウンタ、モータドライバモジュール。
• 取り外し可能なターミナルブロック（RTB）は、多くのモジュールで使用可能
• DINレール上のモジュールロック、ケーブル固定用シールリング
• 内部BUS性能：ペイロード（128/256/512バイト）に応じて1ms以下～4ms
• カプラあたりの最大モジュール数：63
• 動作温度：-20 °C～+60°C
• 保護等級：
• 保護等級：IP20
• 認証：

CE
