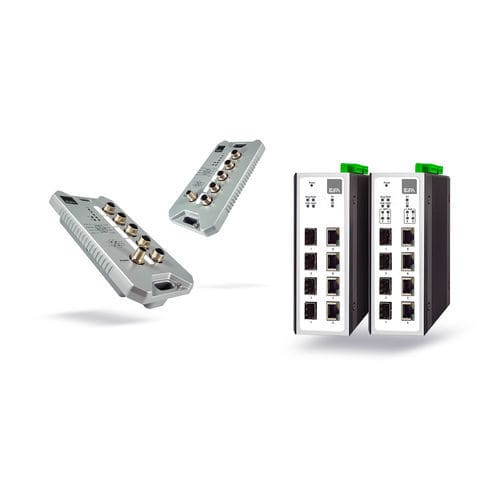

マネージドスイッチ HIDRA series

非管理型5 ポート8 ポート

概要
HIDRA SWITCH は、DINレール取り付け対応の産業用 Layer 2 イーサネットスイッチのファミリー（アンマネージドおよびマネージド）です。5ポートまたは8ポートのRJ45ギガビットポート、広い動作温度範囲、一部モデルでの冗長電源対応、および産業ネットワーク向けの高度な Layer 2 管理機能を提供します。

特長

• 10/100/1000 Mbps RJ45 ポート（ギガビット）
• 冗長 DC 電源入力および逆接続保護
• DINレール対応の薄型金属筐体、保護等級 IP30
• 広い動作温度範囲（モデルによる：-40°C～70°C）
• VLAN、QoS、STP/RSTP/MSTP 等の高度な Layer 2 機能対応

• 産業プロトコル対応：Modbus/TCP、Profinet、Ethernet/IP
• 認証（モデル依存）：CE、UL、FCC、ATEX Zone 2、EN50155
• IEC62443 準拠のサイバーセキュリティ機能
• アンマネージド／マネージドの両バリエーションを提供

アンマネージドモデル

• HIDRA05UG50000X – 5 x RJ45、10/100/1000 Mbps、PoE 非対応、SECC 筐体
• HIDRA08UG80000X – 8 x RJ45、10/100/1000 Mbps、PoE 非対応、アルミ筐体、冗長対応

電源（アンマネージド）

• HIDRA05UG50000X：入力 12–52 VDC、消費電力 約6 W、端子台電源コネクタ、逆接続保護
• HIDRA08UG80000X：入力 9–48 VDC、消費電力 約4.05 W、5.08mm 5ピン端子台、冗長対応、逆接続保護

筐体（アンマネージド）

• HIDRA05UG50000X：SECC 筐体、IP30、DINレール、32 x 90 x 110 mm、420 g、LED：PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X：アルミ筐体、IP30、DINレール、45.2 x 90 x 78 mm、255 g、LED：PWR1/PWR2

環境条件（アンマネージド）

• 動作温度：HIDRA05UG50000X -40°C～70°C；HIDRA08UG80000X -10°C～70°C
• 保存温度：-40°C～85°C
• 湿度：5%～95% 非結露（55°Cまで）

安全性 / 認証（アンマネージド）

• HIDRA05UG50000X：UL 61010‑2‑201、UL C1D2；ATEX Zone 2；EN50155 / EN50121‑4（鉄道向けバリエーション）
• HIDRA08UG80000X：UL60950‑1 / CSA / CB（IEC62368‑1）；FCC Part 15 Class A；EN 55032 / EN 61000 規格；RoHS 準拠

マネージドモデル

• HIDRA08MG80000X – 8 x RJ45 ギガビットポート、SFP 無し、RS232 コンソール（RJ45）、リレー出力 2系統、リング制御用 DIP、リセットボタン

技術 / プロトコル（マネージド）

• 規格：IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Layer 2 制御：IEEE802.3x フロー制御、802.1D/802.1w/802.1Q/802.1p、802.1X、LACP
• プロトコル／サービス：IPv4/IPv6、IGMP v1/2/3、SNMP v1/v2c/v3、SSH/Telnet、DHCP client/relay、HTTP、Syslog、NTP、RMON、LLDP、IEEE1588 PTP、Profinet、Modbus/TCP、ACL／DHCP snooping／IP source guard 等のセキュリティ機能

スイッチ特性（マネージド）

• 優先キュー数：8
• 最大 VLAN 数：256（VID 1～4094）
• MAC テーブル：16K エントリ
• パケットバッファ：12 Mbit

電源（マネージド）

• 入力電圧：9–48 VDC；使用例の入力電流 3.0 A @24 V
• 電源コネクタ：着脱式 5ピン端子台；冗長化および逆接続保護対応

筐体（マネージド）

• 金属筐体、IP30、DINレール取付
• 寸法：60.3 x 137.9 x 164 mm；重量：1200 g
• LED：PWR1、PWR2、Alarm、Run、Ring、Ring Master、RJ‑45 Link/Speed

環境条件（マネージド）

• 動作温度：20°C～70°C
• 保存温度：-40°C～85°C
• 湿度：5%～95% 非結露（55°Cまで）

認証 / 安全（マネージド）

• 安全規格：UL60950‑1 / CSA / CB（IEC/EN62368‑1 & IEC/EN60950‑1）
• EMC：FCC Part 15 Class A；EN 61000‑6‑4 / EN 61000‑6‑2；IEC 61000‑4‑x 系列試験；RoHS 準拠

技術仕様

• 製品ファミリー：HIDRA SWITCH – 産業用 Layer 2 スイッチ（unmanaged / managed）
• ポート：モデルにより 5 または 8 x RJ45；RJ45 でギガビット対応
• PoE：記載モデルは非対応
• 電源範囲：12–52 VDC（HIDRA05UG50000X）；9–48 VDC（HIDRA08UG80000X / HIDRA08MG80000X）
• 取付：DINレール；保護等級：IP30；筐体：SECC / アルミ / 金属
• 温度：モデル依存で動作は最大 -40°C～70°C；保管 -40°C～85°C
• 規格：IEEE 802.x 系列、VLAN、フロー制御；認証：CE/EMC、UL、FCC、ATEX（モデル依存）；RoHS
• マネージドの高度機能：VLAN、STP/RSTP/MSTP、QoS、ACL、SNMP v1/v2c/v3、IPv6、LLDP、IEEE1588 PTP、802.1X、Profinet/Modbus/TCP 自動化プロファイル
