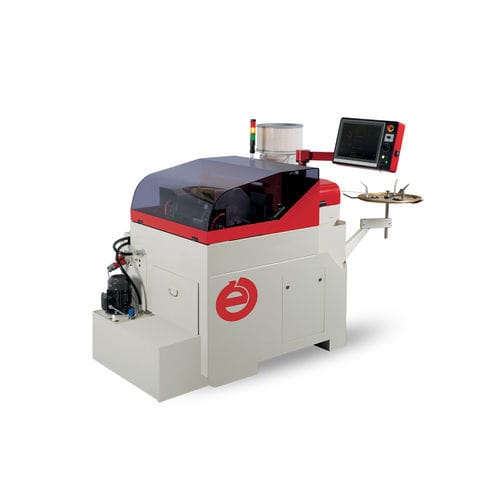

CNCスイス旋盤 D5 ULTRA
ドリルタップ加工ダブルスピンドル

CNCスイス旋盤
CNCスイス旋盤
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
応用
ドリル
その他の特徴
タップ加工, ダブルスピンドル, 3スピンドル
直径

最大: 4 mm
(0.16 in)

最少: 0.3 mm
(0.01 in)

回転速度

最大: 18,000 rpm
(113,097.336 rad.min-1)

最少: 600 rpm
(3,769.911 rad.min-1)

公称出力

4 kVA
(5.4 hp)

切削油の容量

100 l
(26 gal)

全長

2,150 mm
(85 in)

全幅

1,050 mm
(41 in)

全高

1,580 mm
(62 in)

重量

1,250 kg
(2,756 lb)

詳細

エスコマティックD5 CNC ULTRAは、エスコマティックD2 CNCをベースに新たに開発された製品です。NM64Xと同じ原理で、旋削加工に加えて、部品の表裏面を加工することが可能です。 表側では、3本の軸方向スピンドルにより、ドリル加工、タッピング加工、ねじ切り加工が可能です。部品の切断後、裏面は前面スピンドルと同時に、または軸方向2軸、横方向1軸のスピンドルで旋削加工を行うことができます。ツールヘッド速度が12,000 min-1、表裏スピンドルが18,000 min-1のこの新機種は、D2 CNCの旋削性能と超高性能な二次加工を提供します。 マシンベースは新型で、新コンセプトのスペース要件に適合しています。矯正装置、材料供給装置、回転工具ヘッドは、D2と全く同じです。カウンターコレットと3軸スピンドルによる前面加工システムは、それぞれ2本のCNC軸を持つ専用のテーブルに搭載されています。 背面加工用には、2本の軸方向スピンドルと1本の横方向スピンドルが用意されています。旋削加工中と前面加工中に背面を同時に加工することが可能です。 工具はD2 CNCと同じで、ガイドブッシュとカウンターコレットを除き、カム駆動の旧型エスコマティックD2機械と互換性があります。エスコマティックD5 CNC ULTRAは、FANUC 0i CNC制御システムを搭載しており、プログラミングはISOコードで行われます。

---
