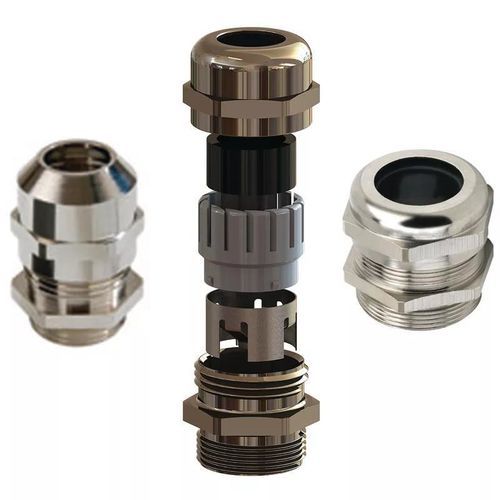

ニッケル真鍮製ケーブルグランド SR1717

ステンレススチール製IP68EMC シールド

製品詳細
ケーブルグランドは、ケーブルをエンクロージャに挿入するためのものです。ネジサイズ、色、取り付けネジの長さのバリエーションがあり、さまざまな用途に対応するケーブルグランドを提供します。真鍮ロックナットやケーブルグランドカバーも別売りでご購入いただけます。

利用可能なネジサイズ

• 1.000 in
• 1/2
• 1/2 in
• 3/4
• 3/8
• M12
• M16
• M20
• M25
• M32
• M40
• M50
• M63
• PG 11
• PG 13.5
• PG 16
• PG 21
• PG 29
• PG 36
• PG 42
• PG 7
• PG 9
• PG11
• PG16

最大対応ケーブル直径（メートル法）

• 5.0 mm
• 6.0 mm
• 6.5 mm
• 7.0 mm
• 7.5 mm
• 8.0 mm
• 9.0 mm
• 10.0 mm
• 10.5 mm
• 12.0 mm
• 13.0 mm
• 14.0 mm
• 16.0 mm
• 17.0 mm
• 18.0 mm
• 20.0 mm
• 20.5 mm
• 21.0 mm
• 25.0 mm
• 26.0 mm
• 28.0 mm
• 31.0 mm
• 32.0 mm
• 33.0 mm
• 35.0 mm
• 37.5 mm
• 38.0 mm
• 44.0 mm
• 48.0 mm
• 53.0 mm

最大対応ケーブル直径（インチ）

• 0.197 in
• 0.236 in
• 0.256 in
• 0.276 in
• 0.295 in
• 0.315 in
• 0.354 in
• 0.394 in
• 0.413 in
• 0.472 in
• 0.512 in
• 0.551 in
• 0.63 in
• 0.669 in
• 0.709 in
• 0.787 in
• 0.807 in
• 0.827 in
• 0.984 in
• 1.024 in
• 1.102 in
• 1.22 in
• 1.26 in
• 1.299 in
• 1.378 in
• 1.476 in
• 1.496 in
• 1.732 in
• 1.89 in
• 2.087 in

例の属性（SKUによって異なる）

• 色: ナチュラル
• 素材: ニッケルメッキ真鍮またはステンレススチール
• グランド形状: EMCまたは標準
• 取り付けネジの長さ: 例 7.0 mm (0.276 in), 9.0 mm (0.354 in), 12.0 mm (0.472 in), 15.0 mm (0.591 in)
• 全長: 例 30.0 mm (1.181 in), 39.5 mm (1.555 in), 34.6 mm (1.362 in), 48.0 mm (1.89 in)
• 対応ケーブル直径範囲: 例 6.0 - 13.0 mm (0.236 - 0.512 in), 21.0 - 35.0 mm (0.827 - 1.378 in)

特性 / 技術仕様

• 製品タイプ: ケーブルグランド - ストレート/真鍮
• 素材: ニッケルメッキ真鍮またはステンレススチール（SKUによって異なる）
• 色: ナチュラル
• ネジサイズ: M12, M16, M20, M25, M32, M40, M50, M63, PG 7, PG 9, PG 11, PG 13.5, PG 16, PG 21, PG 29, PG 36, PG 42, 1/2 in, 3/4 in, 1.000 in, etc.
• 取り付けネジの長さ: 7.0 mm, 9.0 mm, 12.0 mm, 15.0 mm, etc.
• 全長: 30.0 mm, 39.5 mm, 34.6 mm, 48.0 mm, etc.
• 対応ケーブル直径範囲: 2.0 mmから53.0 mm (0.079 inから2.087 in)、SKUによって異なる
• グランド形状: EMCまたは標準
