ステンレススチール製送電レール SRL1012C

オプティカル用直線型

製品詳細

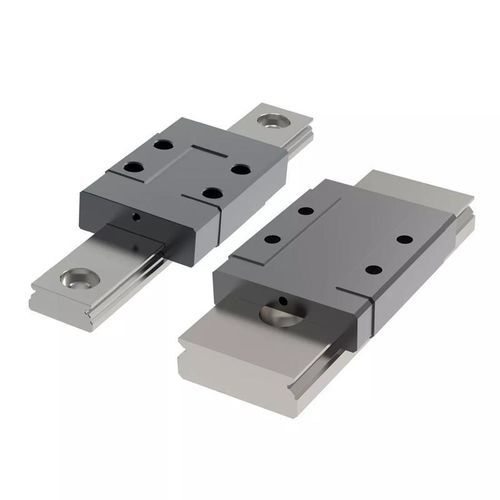

これらのミニチュアレールキャリッジは、小規模なアプリケーションで正確な直線運動を実現するためのコンパクトで多用途なソリューションです。小型であるため、限られたスペースでの正確な配置と流動的な動きが必要なアプリケーションや、ステンレス鋼で作られているため腐食耐性が必要なアプリケーションに最適です。

レールの45°接触ゴシックアーチデザインは、すべての方向で同様の荷重能力を保証します。これらのレールはスムーズに動き、低摩擦係数とブレークアウェイフォースを特徴としています。大きな重量を支えることができ、腐食に強く、摩耗に対しても耐性があります。

キャリッジはプラスチック製のダミーレールと一緒に提供されます。ダミーレールを実際のレールの端に押し付け、片方からもう片方にスライドさせて取り付ける必要があります。-40°Cから+80°Cの温度に耐えることができます。医療機器、製薬、小型自動化システム、光学機器などのさまざまなアプリケーションで使用されます。

• スムーズに動き、低摩擦係数とブレークアウェイフォースを特徴としています。

• レールの45°接触ゴシックアーチデザインは、すべての方向で同様の荷重能力を保証します。

• -40°Cから+80°Cの温度に耐えることができます。

キャリッジスタイル

• 標準
• ワイド

レール用 (mm)

• 3.0
• 7.0
• 9.0
• 10.0
• 12.0
• 14.0
• 15.0
• 18.0
• 24.0
• 42.0

l1 (mm)

• 11.7
• 16.0
• 19.6
• 21.1
• 23.7
• 27.2
• 30.6
• 31.2
• 31.6
• 35.4
• 39.1
• 40.5
• 40.9
• 43.0
• 44.4
• 47.6
• 50.7
• 55.3
• 59.4
• 60.0
• 74.4

l2 (mm)

• 6.8
• 10.0
• 11.0
• 13.5
• 14.3
• 15.1
• 20.5
• 21.2
• 21.8
• 22.0
• 27.0
• 27.9
• 30.1
• 30.8
• 31.0
• 34.0
• 38.5
• 39.5
• 44.0
• 46.0
• 57.6

l3 (mm)

• 3.5
• 5.5
• 6.5
• 7.0
• 8.0
• 10.0
• 11.0
• 12.0
• 13.0
• 15.0
• 16.0
• 19.0
• 20.0
• 24.0
• 25.0
• 28.0
• 35.0

l4 (mm)

• 10.0
• 15.0
• 20.0
• 25.0
• 30.0
• 40.0

h1 (mm)

• 4.0
• 6.0
• 6.5
• 8.0
• 9.0
• 10.0
• 12.0
• 13.0
• 14.0
• 16.0

材料

• ステンレス鋼

シリーズコード

• SRL1012C
• SRL1010

用途

• 医療機器
• 製薬
• 小型自動化システム
• 光学機器

特徴 / 技術仕様

• コンパクトで多用途な直線運動ソリューション
• 腐食に強いステンレス鋼構造
• すべての方向で均等な荷重のための45°接触ゴシックアーチレールデザイン
• 低摩擦係数とブレークアウェイフォース
• -40°Cから+80°Cの温度に耐える
• 取り付け用のプラスチック製ダミーレールを含む
• 標準およびワイドキャリッジスタイルで利用可能
• 複数のサイズと寸法（上記参照）
