ボール状リニアガイド

レールの長さ: 68 mm - 142 mm
レ－ルの長さ: 55.6 mm - 97.5 mm

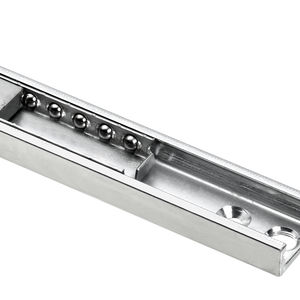

... 4列リニアボールベアリングとガイドウェイアセンブリ 4列KUVEリニアボールガイドシステムは、INAのモノレールガイドシステムの中でも最も汎用性が高く、拡張性に優れた製品です。これらのユニットは、ボールシステム、ガイドレール、キャリッジ端面の一体型弾性ワイパー、キャリッジの上下面のシールストリップ、プラスチック製の閉塞プラグを備えた少なくとも1つのキャリッジで構成されています。 KUVEリニアボールガイドレールは、最大加速度150m/s2、最大速度300m/min、動作温度範囲-10℃～100℃に適しています。これらの製品は、ストローク長が長く、無制限、高荷重、高剛性、低摩擦のアプリケーションに使用されます。 リニアボールベアリングとリニアガイドウェイは、モノレールガイドシステムの中で最も広範で複雑なグループです。これらのリニアガイドシステムは、高い耐荷重性と剛性を備えており、高い走行精度と位置精度、そして低摩擦で重い荷重を移動させなければならない場合に使用されます。このリニアガイドシステムはプリロードされており、ストローク長が無制限のロングストロークに適しています。 動作条件に応じて、最大150m/s2の加速度値と最大360m/分の速度が可能です。ガイドシステムは、転動体を備えた少なくとも1つのキャリッジ、ガイドウェイ、1つまたは2つのプラスチック製または真鍮製のクロージングプラグで構成されています。 ...

レールの長さ: 63 mm - 120 mm
レ－ルの長さ: 30 mm - 60 mm

... 6列リニアボールベアリングとガイドウェイアセンブリ 6列のKUSEリニア循環式ボールベアリングおよびガイドウェイアセンブリは、最高の耐荷重と剛性を持つボールをベースにしたガイドシステムです。これらのシステムは、ボールシステム、ガイドウェイ、キャリッジ端面の一体型弾性ワイパー、キャリッジ下面のシールストリップ、プラスチック製の閉塞プラグを備えた少なくとも1つのキャリッジで構成されています。 KUSEのリニア循環式ボールベアリングとガイドレールは、最大加速度150 ...

レールの長さ: 30 mm - 116 mm
レ－ルの長さ: 11 mm - 18 mm

... リニアボールベアリングユニットを備えたリニアガイドシステムは、リニアボールベアリング、キャリッジ、ガイドウェイで構成されています。支持点間の距離が長く、クリアランスの調整が可能で、標準品質クラスG3を備えています。 フルコンプリートシューは、ガイドウェイの片側または両側を走行し、小型でありながら高い負荷容量を持っています。このシューを客車にボルトで固定すると、ガイドウェイとともに4列のリニアボールベアリングとガイドウェイ組立体を形成します。ガイドウェイと連動してギャップシールを形成する対向面と長手方向のスクレーパが、四方のシューをシールします。リニアボールベアリングユニットは、再潤滑が可能です。 キャリッジは、アルマイト処理されたアルミニウム製のベースと2つのリニアボールベアリングユニットで構成されています。隣接する構造物に取り付けるために、キャリッジにはT溝があります。キャリッジの側面にある3本のネジでクリアランスを調整することができ、ネジはシューの背面に押し付けられます。 ガイドウェイは、ガイドウェイの片側または両側に軌道面があります。これらは焼入れ鋼で作られており、全面が研磨されています。 ...

レールの長さ: 18, 28, 35, 43, 63 mm
レ－ルの長さ: 160 mm - 4,080 mm
積載量: 0 N - 15,000 N

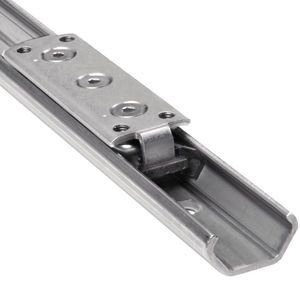

ベアリングとカーボンスチールの冷間引き抜き C 型プロファイル、高周波焼き入れ及び研削された転動面をもつミスアライメント吸収可能なリニアガイド コンパクトレールは、硬いスチール、高精度なラジアルボールベアリングスライダー、高周波焼き入れの転動面をもつスチールリニアレールから成るリニアシステムです。ミスアライメント吸収が可能で、プロジェクトの簡素化、パフォーマンス向上、アプリケーション全体のコスト削減につながります。コンパクトレールは、表面を含む機械加工されていない全ての面への設置が簡単に行えます。 コンパクトレールは、ボールベアリングをもつ頑丈なスチールスライダー、セルフセンタリングヘッドをもつワイパー、内部部品保護のためのサイドシールとシーリングストリップの特徴をもっています。スライダーボディは精巧に機械加工がされた、光沢のあるフラットな表面処理となっています。スライダーヘッドには特別な徐放性フェルトパッドが装着されており、スライダーボディの動きに合わせて自由に回転できます。そのためフェルトは常に転動面と接し、最適な潤滑を保証します。フェルトにはヘッド前面にある再給油専用のアクセスポイントから、シンプルにシリンジの給油器によって、グリースを差すことができます。 転動面はCプロファイル内側にあり、汚染物質から保護します。加えてスライダーのシール処理と、異なる防錆処理によりコンパクトレールを、より厳しい環境でも信頼性あるものにします。 コンパクトレール コンパクトレールは３つの製品シリーズから構成されます：固定ベアリングのTレール、平行度誤差吸収ベアリングのUレール、そしてフローティングベアリングのKレールです。これらを組み合わせることで、2面でセルフアライニングシステムをつくることができ、アキシャル方向は最大3.9mm、ラジアル方向は最大±2°の吸収が可能です。 コンパクトレールプラス コンパクトレールプラスのリニアガイドは、高荷重に耐えるため複列ボールベアリングと、凸状の転動面を持つ高剛性なレール、頑丈で新しいスチールスライダー、サイドシール、そしてフローティングワイパーという特徴をもっています。コンパクトレールプラスは、荷重、スピード、サイクル、そして作業環境の観点から最も過酷なアプリケーションのために設計されました。ミスアライメント吸収機構を維持しつつ、これらはこの製品群を唯一無二のものにします。

レールの長さ: 20, 30, 26, 40, 45 mm
レ－ルの長さ: 160 mm - 4,000 mm
積載量: 3,240 N

X-Rail ボールベアリングラジアルスライダを備えたステンレス鋼、亜鉛めっきまたは窒化ステンレスガイド 製品概要 Xレールはステンレススチールもしくはスチール製のレールとローラータイプのスライダーのリニアガイドです。特に費用対効果と防錆を求められるアプリケーションに有効です。成形されたレースウェイを有するリニアガイドと平坦なレースウェイを有するリニアガイドは、ステンレス鋼、亜鉛メッキ、窒化金属シートのいずれかでご利用いただけます。レールはTレールとUレールの2つのタイプが用意され、組み合わせることによって取り付け面の平行度誤差を吸収することができます。 •リニアガイドには5種類の幅があります：20、 ...

レールの長さ: 63, 28, 22, 43, 35 mm
レ－ルの長さ: 2,000 mm

Easyslide ボールタイプのリニアガイド、シングルスライダータイプ、マルチスライダータイプ 製品概要 イージースライドは軌道面に高周波焼入れされた冷間引き抜き鋼材を使用したリニアガイドです。C型のレールとレール内を走行するスライダー、ボールケージタイプとボール循環タイプがあります。 レールサイズ: 22 / 28 / 35 / 43 / 63mm レール内をスライダーが走行するので、非常にコンパクトなサイズを実現。 非常に高い定格荷重 ショックや振動がある環境でも高い機能性を実現 最大レール長さ2000mm。特殊長さはお問い合わせください。 イージースライドは非常にコンパクトなリニアガイドで、ボールケージタイプかボール循環タイプが用意されています。非常に高い定格荷重で長寿命。SNタイプは複数のボールケージと同数のスライダーを使用することで各スライダーの動きをそれぞれ独立で走行させたり、1個のボールケージに複数のスライダーを使用することで各々のスライダーを同期させて動かすこともできます。 SNKシリーズはボール循環タイプのスライダーがレール内部をスライドします。ストロークやスライダー長さはバリエーションがあり、イージースライドは取り付けが容易で取り付け時間を短縮できます。 主要アプリケーション例 鉄道車両向けリニアガイド 自動車産業向けリニアガイド パッケージング向けリニアガイド 医療機器向けリニアガイド ロジスティック向けリニアガイド 産業機械向けリニアガイド 主な特徴 Linear ...

レールの長さ: 15 mm - 45 mm
レ－ルの長さ: 82 mm - 3,920 mm

... ボールプロファイルレールガイド-LLTの 利点： 必要なスペースに関連して高性能 高品質の表面上でスムーズに走る低摩擦と摩耗 メンテナンスが少ない簡単な取り付けと調整 特徴： 標準でキャリッジに統合されたサイドとインナーシ ール等負荷上部剛性を備えた搬送能力 デュアル基準側面を備えた レールレール表面の粗さが低い Ewellixプロファイルレールガイド LLT は、すべての主荷重方向に等しい荷重搬送能力を提供します。 彼らは正方形に4つのボール列が装備されています。 ...

レールの長さ: 7 mm - 15 mm
レ－ルの長さ: 47 mm - 1,000 mm

... ミニチュアプロファイルレールガイド-LLM メリット： メンテナンスが簡単で、すぐに設置でき、 正確なガイド機能の小型化が可能 高信頼性と長い耐用年数の組み合わせ 特長： 軽量 ステンレス鋼材料と工場で予め潤滑された非常にコンパクトな設計幅広いキャリッジ（ブロック）とレール寸法 EwellixミニチュアプロファイルレールガイドLLMは、小型化の傾向をサポートしています。 高性能、低メンテナンスを組み合わせた正確なガイドのための最小実装スペースは、この範囲の本質です。 ...

... ミニチュアプロファイルレールガイド-LLSの メリット： ゼロレールコンセプト、キャリッジ（ブロック）とレールは交換可能、配布に適しており、 堅牢な保持で素早く、簡単で、省力な取付 で長寿命 RoHSとREACHコンプライアンス 特徴： 堅牢な新しいボールリテンションシステム ラボやオフィス環境に適した低騒音レベル 統合された潤滑リザーバで予め潤滑された工場 で滑らかなランニングと低摩擦、クラス最高の ミニチュアプロファイルレールガイドは、コンパクトな寸法、高を必要とするアプリケーションに理想的なソリューションです動作精度、長寿命、低ノイズ。 ...

レールの長さ: 25 mm
レ－ルの長さ: 0 mm - 6,000 mm

レールの長さ: 26 mm - 50 mm
レ－ルの長さ: 1,500 mm - 6,000 mm

レールの長さ: 25 mm - 50 mm
レ－ルの長さ: 0 mm - 3,000 mm

レールの長さ: 13 mm - 53 mm
レ－ルの長さ: 3,000, 4,000 mm

... 重荷重フランジタイプ ＳＢＩ-ＦＬＳ／ＦＬＬ／ＦＬＬ 大きな許容荷重でスムーズな動きと全方向の高剛性がSBIシリーズの大きな特徴です。 ...

レールの長さ: 13 mm - 53 mm
レ－ルの長さ: 3,000, 4,000 mm

... 重荷重スリムタイプ SBI-SLS/SL/SLL 大きな許容荷重でスムーズな動きと全方向の高剛性がSBIシリーズの大きな特徴です。 ...

レールの長さ: 13 mm - 38 mm
レ－ルの長さ: 3,000, 4,000 mm

... 薄型スリムタイプ SBI-HLS/HL/HLL 大きな許容荷重でスムーズな動きと全方向の高剛性がSBIシリーズの大きな特徴です。 ...

レ－ルの長さ: 200 mm

レ－ルの長さ: 100 mm

レールの長さ: 98 mm
レ－ルの長さ: 150, 100 mm

... リニアキャリッジLWR 6-48, L= 100 + 150 MM SKU 223000 003X 納期時間 2-3 タージ リニアレールLSVに適した 6-48 リ ニアキャリッジLWR 6-48 リニアレールLSV 6-48 アルミニウムTプロファイル, 自然陽極酸化処理, L 100/150 x W 95 x 高さ 14 ミリメートル 4 精密ボア (Ø 6,0 ミリメートル) 4 特別ボールベアリング Ø 24 mm、 偏心によってクリアランスを自由に、硬化、研磨仕上げ ...

レールの長さ: 37 mm - 120 mm
レ－ルの長さ: 200 mm - 4,000 mm

... 特徴 製品タイプ • カセットとダブルレール • ローラーシューズとシングルレールのペア Charakteristik • 非腐食性低コスト設計のアルミローラーガイド • 非腐食性スチール製統合レースウェイ • ボールベアリング付きローラー • 調整可能なスライド抵抗 • Vmax 10m/s、加速度 40m/s2 • 全寿命にわたってメンテナンスフリー ストロークの長さ • 200 から 4000 mm まで無限に変化する • ワンピースで、無限に長持ちします。 ...

レールの長さ: 70 mm - 120 mm
レ－ルの長さ: 200 mm - 4,000 mm

... 特徴 製品タイプ • カセットとダブルレール • ローラーシューとシングルレールのペア 特性 • 高度にダイナミックなデザインのアルミローラーガイド • スチール製の統合レースウェイ • 高速と加速のためのアンギュラーボールベアリング付きローラー • 調整可能 スライド抵抗 • Vmax 10m/s、加速度 40m/s2 • 全寿命にわたってメンテナンスフリー ストロークの長さ • 200 ～ 4000 mm の無限に可変 • ワンピースで、長期間にわたって無限に結合 ...

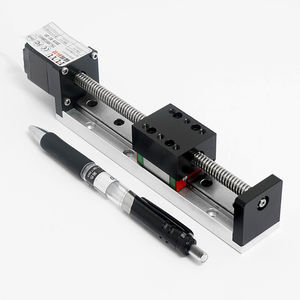

... 再循環ボールベアリングガイド付き小型リニアモジュール 再循環ボールベアリングガイドは、高い負荷容量と卓越した精度を特長としています。 彼らは非常にコンパクトなデザインを持っています。 再循環ボールベアリングユニットは、ガイドプロファイルに取り付けられたスチールレールにより、複数の軸に沿って荷重を受けることができ、非常に剛性があります。 再循環ボールベアリングユニットは、4列の内部ボールベアリングを備えたトラックとガイドキャリッジで構成され、プラスチック再循環機構を備えた密閉チャネルで再循環されます。 ...

レ－ルの長さ: 0.5 in - 30 in

... 精密さおよび耐久性の簡単な交換可能なスライド 精密な動きを持つリニアスライドを設計する場合、耐久性を犠牲にすることが予想されます。当社のシングルベアリングおよびダブルベアリングブロックリニアスライドのSEおよびEZシリーズは、これらのトレードオフを排除することができます。 リニアスライドSEシリーズは、EZシリーズを省スペース化したもので、側面荷重が中程度の機器向けに開発されました。 頑丈で費用対効果の高いEZシリーズのスライドは、ガイドシャフトが一体型エアシリンダの両側に配置されており、ねじり荷重に抵抗します。SEとEZスライドを組み合わせて、カスタム2軸EZユニットを作成することができ、最大の柔軟性を実現します。 各シリーズは、ハードコートされたアルミニウム製のシリンダーチューブ、硬質クロムメッキされた303ステンレススチール製のピストンロッド、ケース硬化・研削またはステンレススチール製のガイドシャフトを選択できる頑丈な設計になっています。 ...

レ－ルの長さ: 1 in - 18 in

... ピックアンドプレースマシンの精度と信頼性の要件を要求するために設計された堅牢なスライド EZPシリーズのピックアンドプレース空気圧式リニアスライドは、正確さを犠牲にすることなく、ピックアンドプレース装置を確実に作動させるために頑丈に作られています。結合された横および縦の動きを提供して、EZPシリーズの統合され、密封された線形玉軸受はよい精密を保障するために近く遊びなしの操作を提供する。組の軸受けは高力アルミニウムエンドキャップで収容され、それらの間のスペースはそれらに高負荷容量を提供するために打撃の長さと増加します。スライドの頑丈な設計には、ハードコートされたアルミニウム製のシリンダーチューブ、硬質クロムメッキされた303ステンレススチール製のピストンロッド、およびケース焼入れされた研削またはステンレススチール製のガイドシャフトが含まれています。一部のモデルでは、スライドの片方または両方に3つのポジションを提供しています。 主な仕様 特徴 - ...

レ－ルの長さ: 1 in - 20 in

... 省スペース設計で高負荷容量を実現 TSシリーズ空気圧式リニアスライドは、ツインシャフト、空気または油圧駆動の一体型スライドシステムを特徴としており、最大動作圧力は150psi（空気または油性油圧）です。スライドはシリンダ内に組み込まれているため、TSシリーズはスペースが限られたアプリケーションに適しています。高負荷容量を特徴とするTSシリーズは、シリンダーの両端に2つのリニアボールベアリングを使用して設計されており、遊びのない精密な動きを実現しています。シリンダチューブ、エンドキャップ、ピストンはアルミ合金製で、リニアボールベアリングはフルスチール製です。 内蔵の信頼性機能には、正のツールシールと正確なメカニカルジョイントを提供するためのOリングが含まれており、ガイド付きピストンシャフトは、それ以外の場合にはスカッフの原因となる可能性のあるピストン対シリンダーの接触を排除します。TSシリーズ空気圧式リニアスライドは、1-¼から4インチまでの6つのボアサイズ、1¼から1インチまでのガイドシャフト径、1インチ刻みで20インチまでの標準ストロークで提供されています。お客様はまた、さまざまなアクセサリとツーリングオプションから選択することができます。 主な仕様 特徴 - ...

【Technical Feature】 FSL30 Series are trapezoidal rods ball screw linear guides. With delicate design and strong practicability, FSL30 is the best choice for customers who require compact, light and micro modules. 【Range of Application】 It ...

レールの長さ: 80 mm
レ－ルの長さ: 100 mm - 1,500 mm
積載量: 20 kgf - 60 kgf

【Technical Feature】 FSL80 linear guide, fully sealed structure, body width 80mm, it is designed for dustproof usage in hard environment, avoid dust or miscellaneous debris fall into body structure to affect working, large stretch,small ...

レールの長さ: 60 mm
レ－ルの長さ: 100 mm - 1,200 mm
積載量: 15 kgf - 40 kgf

【Technical Feature】 FSL60 linear guide, fully sealed structure, body width 60mm, it is designed for dustproof usage in hard environment, avoid dust or miscellaneous debris fall into body structure to affect working, large stretch,small ...

... テック データ/アイテムは付属 リニアガイド、使用可能で、以下から成ります: 1 x レール LR 6 精密スチールシャフト付き h6, Ø 6 mm, キャリアプロファイル上 45 x 90, 1 スライドLW 6 Z 内蔵タイミングベルト入場, 2 x タイミングベルトプーリー 1 歯ベルト 16 AT 5, スチール強化 ストロークの長さXを指定してください リバースユニット アプリケーション ハンドリングデバイス 測定デバイス キャリブレーションデバイス アセンブリ ストラップが反転ユニットに張力がかかる ...

... 従来のリニアガイド設計では、スチールボールはガイドとキャリッジの間で回転します。 スチールボールの接触点の相対速度は、回転速度の2倍です。 さらに、鋼球間の従来のガイドの接触面Aは非常に小さい。 接触圧力 (P) が無限大に向かって移動したとき (P = 鋼球 (F) /接触面 (A) の間で加えられる相互圧力。 したがって、スチールボールは伝統的なガイドで容易に磨耗する。 BGCシリーズはスチールボールの間に潤滑剤を含み、発生する摩擦はオイルフィルムに吸収されます。 ...

... BGX 4 溝偶数荷重デザイン 4 列のスチールボールは、4 位置の溝と45 度の接触を形成し、荷重がすべての方向を形成します。 レールの取り付け方法に関係なく、あらゆる方向に負荷容量を均等に許容するこの設計は、あらゆるタイプの機械に広く採用されています。 2 溝ゴシック設計と比較して、4 溝構造は剛性、精度、寿命が優れています。 特に、自動調整機能により、取り付け面の偏差やアセンブリ誤差を排除することで、迅速に正確な直線運動が可能になります。 リニアガイドの精度は、スライドとレールの間のスチールボールの循環に大きく依存するため、通常、異物のBGXシール設計の侵入は、レールの寿命を短くする主な理由です。 ...

世界通用寸法に全面的に対応可能 ケージ型　潤滑力アップ 特許ロック設計、高精度達成 防塵シール装着.

レールの長さ: 15 mm - 53 mm

... プロパティと機能 ボールガイドシステムは、スライドシステムの高いトルク吸収性と剛性と、ローラーガイドの滑らかな動きと精度を兼ね備えています。ボールガイドシステムは、最高の精度で高速移動ができるように設計されています。ボールガイドシステムは、スライドシステムに比べて大幅に低い駆動力を必要とします。プロファイルレールの4つのトラック上を転がる4つのボール列は、キャリア内で偏向して戻ります。当社のTHRボールガイドシステムでは、ボールトラックはレールの周りにO字型に配置されており、レールのプロファイルにしっかりと埋め込まれています。この方法では、より高いねじり剛性を得ることができます。ボールガイドシステムには潤滑が必須です。利用可能なシステムサイズ、取り付け穴の位置と寸法は、一般的なボールガイドシステムとの互換性を保証します。通常は、わずかな予圧、正面ダブルリップシール、潤滑油貯蔵庫を備えたシステムを提供しています。 THRシリーズの標準サイズ15～55の他に、ご要望に応じてサイズ3のミニチュアガイドとフラットデザインのボールガイドをご用意しています。 ...

レ－ルの長さ: 0 mm - 40 mm
積載量: 431.5 N

レ－ルの長さ: 40 mm
積載量: 1,078.73 N

レ－ルの長さ: 80 mm
積載量: 1,569 N

... LMガイド（フルボールタイプ）リニアガイドから幅広い用途に適したカーブガイドまで、工作機械用の小型タイプから大型タイプまで幅広いタイプをご用意しています。 ...

レールの長さ: 25 mm - 66 mm
レ－ルの長さ: 42 mm - 153.8 mm
