スライドリニアガイド

... ペアのシャフトガイドソリューション Ewellixのシャフト、ベアリング、およびハウジングは、お客様の特定の要件に正確に適合させることができます。特殊なハウジングを提供するだけでなく、ガイドシステムのトレランスチェーンにも配慮しています。このアプローチにより、お客様の要求を満たすコスト効率の高い、組み立てが容易なソリューションを実現します。 プロファイルレールの適合性 キャリッジの長さや、キャリッジ（ブロック）とレールの穴のパターンが異なることで、組み立てが簡単になり、個々のデザインオプションを提供します。当社の多彩なソリューションは、ピック＆プレース分野で使用されるような自動化アプリケーションに特に適しています。 農業用車両のカーブドレール コンバインやトラクターのキャビン用の堅牢なリニアガイド監視ソリューションをお探しの場合、当社はお客様に最適なソリューションを提供します。Ewellixは、最大限の使いやすさと操作上の安全性のために、人間工学的に湾曲したレールシステムの開発に豊富な経験を持っています。 空飛ぶテレスコピックレール Ewellixは、高度に統合された機能が乗客に最高の快適さを提供する、航空機シート用の伸縮式スライドを開発しました。Ewellixの実証済みの設計により、正しい方法で飛行することができます。その軽量複合デザインは、エネルギー効率と安全性に優れています。 転動体の統合 お客様のアプリケーションへのベアリングとトラックの統合は、高度に統合されたデザインソリューションへの論理的な次のステップです。Ewellixはすでに、この分野で自動車および医療業界のいくつかの困難なプロジェクトに携わってきました。 ...

積載量: 10 kN
速度: 8 m/s

... 24時間以内に出荷されるシンプルセレクトは、迅速な設置と短納期が最優先される用途に最適です。 短納期 - シンプルセレクトリニアガイドシステムは、GV3 の主な機能はそのままに、標準仕様を簡素化することで、24 時間以内の短納期を実現し、費用対効果の高い選択肢となっています。 すぐに取り付け可能 - キャリッジには複列ベアリングとキャップシールが付属しており、ガイドをほとんどの機械構造に直接取り付けることができるため、貴重な設置時間を節約できます。 標準的な要件を満たす簡単な選択 ...

積載量: 8 kN
速度: 5 m/s

... GV3システムの利点をすべて備えたSL2は、食品・医療産業や腐食性環境で使用できる耐腐食性のステンレス製リニアガイドシステムです。 GV3システム固有の利点をすべて備えていますが、硬化ステンレス鋼ベアリングとスライドを採用し、耐腐食性を必要とするあらゆるアプリケーションに対応します。 耐腐食性 - 耐腐食性を必要とするあらゆるアプリケーションや、クリーンルーム、洗浄、腐食環境などの特殊環境での使用に適しています。 厳しい産業向けのソリューション - SL2は、原子力、食品・飲料、医療、製薬、電子、科学などの用途に最適です。 潤滑オプション ...

積載量: 10 kN
速度: 10 m/s

... 多様なオートメーションとリニアアプリケーションに対応するよう設計された、非常に汎用性が高く、信頼性と耐久性に優れたリニアモーションシステムです。 スムーズ、高速、高信頼性 - V ガイドテクノロジーを採用した GV3 は、システムの長寿命、低メンテナンス、生産性の向上を実現し、時間とコストを節約します。 フィット＆フォーゲットソリューション - 高品質素材、硬化 V エッジ、内部潤滑式ベアリングにより、システムのメンテナンスはほとんど必要ありません。 厳しい環境に最適 ...

レ－ルの長さ: 50 mm - 1,200 mm
レールの長さ: 60 mm
積載量: 10 kgf - 40 kgf

... リニアモーションアプリケーション 位置決めシステム モーターレールガイド 産業用テーブル XYZステージ ガントリーロボット シリーズFSL60IS-H1 ストローク範囲50mm-1200mm 位置精度：0.02ミリメートル 最高速度: 500mm/s 最大負荷： 40キロ IPレベルIP51 ケーススタディ お客様は材料試験装置メーカーです。この製品は主に、製品が品質基準を満たしているかどうかをフィルタリングするために使用されます。 モジュールは30kgの荷重が必要で、防滴のために完全密閉されており、動作精度は±0.02mmです。 FSL60モジュールは40kgの耐荷重があります。顧客の要求に応じて、当社の技術チームは以下の構造を設計しました。 主要設計 FSL60-XY-H1プロファイルフレームによる垂直マウント。 その中で、一番下は長さ1220mm、ベベル二つは長さ800mm、4040プロファイル。残りのプロファイルはすべて4060プロファイル。 各接続部には三角形のコネクターが追加されている。 ...

レ－ルの長さ: 50 mm - 1,000 mm
レールの長さ: 40 mm
積載量: 15 kgf - 25 kgf

... FSK40リニアガイドは、半シーラー構造、ボディ幅40ミリメートル、高い安定性、コンパクトな構造、汎用性の高い機能、通常の作業環境に適しており、それは単軸または多軸を使用することが便利である種類の産業のための簡単な機能的な使用のロボットアームを組み立てる。 応用範囲 正確な位置決め、調剤、スプレー塗装、外観検査、移動、把持、切断、溶接、自動組立、自動ロックネジ、パレタイジングなど。例えばPCB基板検出、光ディスク積層装置、部品ピック＆プレース。 シリーズFSK40 ストローク範囲50mm~1000mm 位置の正確さ: ...

レ－ルの長さ: 50 mm - 1,200 mm
レールの長さ: 80 mm
積載量: 20 kgf - 40 kgf

... 防塵防水密閉型ボールねじリニアモジュール 短い説明です。 技術的な特徴 FSL80リニアガイド、完全密閉構造、ボディ幅80ミリメートル、それはハード環境での防塵使用するために設計されている、避けダストや雑多な破片は、作業、大きなストレッチ、小さな圧縮、変形せずにハードオブジェクトの衝突、オレイン酸耐性、高温耐性、長寿命。 適用範囲 単軸、多軸と組み合わせて使用することができます。各業界の必要なワークに合わせやすく、シンプルで実用的なメカニカルアームになります。主にフィルム、ディスカウント、IC印刷、CCDオンラインテスト、はんだ自動化装置など、電子機器や医療機器などの無塵工房や特殊な分野で使用されます。 シリーズFSL80 ストロークの範囲50mm-1200mm 位置精度：0.02mm 最高速度：220mm/s 最大荷重：40kg ボールスクリューG1610 プロフェッショナルなサービスを受けるために、いくつか質問をさせていただきます。 お問い合わせの際は、以下の項目にお答えください。 1.どのようなマシンでステージを使用するのですか？ 2.リニアはどの程度のストロークが必要ですか？ 3.どのような負荷と速度が必要ですか？ 4.一緒にモーターとアクセサリーが必要ですか？ OEMやその他の特別な要件が必要な場合は、私たちに教えてください。 ...

レ－ルの長さ: 4,000, 3,000 mm
レールの長さ: 30 mm - 82 mm

HEF グループのブッシュ用技術は全て、スライドレールにも生かされています。HEF グループの製品は、従来のスライドレールよりもはるかに優れた耐摩耗性をもち、システムの寿命に貢献しています。 したがって、ブッシュについて示されている特性はすべて、フラットな製品（スライドレール、ワッシャー等）についても有効です。

レ－ルの長さ: 0 mm - 2,440 mm
積載量: 0 N - 83,000 N
速度: 18 in/s

... Simplicity®のリニアスライド技術は、高荷重に対応し、過酷な汚染環境でも優れた性能を発揮します。2LRPS滑り軸受リニアスライドアセンブリは、自己潤滑性（外部潤滑剤なし）、広い温度範囲（-400°F / 400°F）（-240°C / 240°C）に対応し、振動を許容し減衰するフレロンベアリングを装備しています。特徴は以下の通り： レールシャフトの直径は12.7mmから50.8mmまで。 ベアリング材質は、フレロンゴールド、フレロンJ、ボールベアリングがあります。 ...

レ－ルの長さ: 100 mm - 2,000 mm

... 低コストのロープロファイル・ミニレールLPMには4種類のサイズがあり、医療、包装、オートメーション産業におけるコンパクトな低摩擦モーションに最適なソリューションです。ロープロファイル・ミニレールLPMは、ステンレススチールのスレッドインサートと陽極酸化アルミレールを備えた成形ポリマー製スライダーで構成されています。LPMは潤滑剤、燃料、染料、弱酸に耐性があり、（-35℃～65℃）の温度範囲で動作します。業界標準の交換可能なLPMシリーズは、フールプルーフ・ポリマースライダーです。 性能上の利点 ...

レ－ルの長さ: 100 mm - 500 mm

... Simplicity技術に基づくMini-Railプレーンレールシステムは、効果的なツーピース設計により、迅速な設置が可能で、半導体ウェハーハンドリングからパッケージング装置まで、要求の厳しいリニアモーションアプリケーションにおいて卓越した性能を発揮します。転動体がないため、Mini-Railが致命的な故障を起こすことはありません。Mini-Railは、業界標準のリニアガイドと完全に互換性があり、経済的なソリューションです。 性能上の利点 最大1350ポンドの静荷重容量 ...

レ－ルの長さ: 6,000 mm
レールの長さ: 43 mm

レールの長さ: 1,000 mm - 4,000 mm

... ダブルガイド（キャリッジ付）、移動終了センサー付 用途：ガイドを固定したままキャリッジをスライドさせたい場合、またはその逆にキャリッジを固定したままガイドをスライドさせたい場合に使用するシンプルで安全なシステムです。 材質 スライドシャフト：CF53鋼（焼入れ、研磨、クロムメッキ）、プロファイルとキャリッジ：アルミニウム（陽極酸化処理）、スチールローラー。 ...

レ－ルの長さ: 1 mm - 6,000 mm
レールの長さ: 60 mm - 130 mm
積載量: 100 N - 1,600 N

... ガイド＆ローラートローリーモデルCI 42を使用したバージョン（8-9ページ）。 非常にコンパクトで軽荷重に適しており、トロリーの中央に配置されています。 ステンレス製バージョンもあります。 ガイドと車輪付きトロリーモデルAD208R付きバージョン（14-15ページ）。 車輪が外側にあるため、片持ち梁の荷物の取り付けが可能です。 ステンレス製もあります 循環式ボールガイドAKR20付きバージョン。 非常にコンパクトで、剛性が高いため、片持ち梁の荷重の取り付けに適しています。 常に潤滑が必要です ...

レ－ルの長さ: 1,195, 490 mm
レールの長さ: 5 mm - 15 mm
積載量: 0.88 kN - 10.68 kN

... 高い負荷容量とモーメント容量、スムーズな走行がSBMシリーズの大きな特徴です。 ...

レ－ルの長さ: 1,190 mm
レールの長さ: 6 mm - 42 mm
積載量: 2.45 kN - 14.9 kN

... 高い負荷容量とモーメント容量、スムーズな走行がSBMシリーズの大きな特徴です。 ...

IKO リニアウェイLは、軌道と４点で接触する鋼球を２条列に配置した構造のため、極めて小形にもかかわらず、方向や大きさが変動する荷重や複合荷重が作用する用途でも安定した精度と剛性が得られます。ステンレス鋼製を基本仕様として形状やサイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。 CルーブリニアウェイLは、小形の直動案内機器のリニアウェイLシリーズに、潤滑部品Cルーブを内蔵し、長期メンテナンスフリーを実現する製品です。 Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。

IKO リニアウェイLは、軌道と４点で接触する鋼球を２条列に配置した構造のため、極めて小形にもかかわらず、方向や大きさが変動する荷重や複合荷重が作用する用途でも安定した精度と剛性が得られます。ステンレス鋼製を基本仕様として形状やサイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。 フリーコンビネーションの製品があります。スライドユニットとトラックレールが個別に寸法管理されているので、それぞれを自由に追加・交換することができます。 スライドユニットの幅形状には、標準形とトラックレール単列での使用に適した幅広形の２つの形状があります。 ステンレス鋼製のボール保持式には、同じ断面寸法でスライドユニット長さの異なるショートタイプ・スタンダードタイプ・高剛性ロングタイプの３種類があり、用途に応じた適切な選択ができます。 耐食性に優れたステンレス鋼製は、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内で使用する機械・装置に最適です。トラックレールに追加工が可能な炭素鋼製は、搬送装置やハンドリング装置などの汎用的な用途に使用されています。 スライドユニットには、鋼球保持バンドが組み込まれているので、トラックレールからスライドユニットを取り外しても鋼球が脱落する事がなく、取扱いが容易です。 トラックレールは、通し穴にボルトを通して下方向に取り付ける標準仕様と、トラックレールにねじが加工されたタップドレール仕様があり、取付方向が自由に選択できるので、機械・装置の設計の自由度が広がります。

IKO CルーブリニアウェイLVは、2条列4点接触のシンプル構造を生かした小形の直動案内機器で、潤滑部品を内蔵し、長期メンテナンスフリーを実現する製品です。CルーブリニアウェイLの基本性能はそのままに、鋼球循環部を含めた構造の見直しにより価格の低減を実現しました。 Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。 2条列4点接触のシンプル構造と、独自のスモールサイジング技術によって生み出された超小形サイズです。 Cルーブは、直接トラックレールに接触しないので、摺動抵抗の増加がなく、滑らかで軽い摺動を実現しています。 鋼球循環部を含めた構造の見直しにより、基本性能を損なうことなく、価格の低減を実現しました。 鋼製部品にステンレス鋼を使用しているので、さびにくく、油分を嫌い防錆油をひかえたい用途やクリーンルーム内での使用に最適です。 スライドユニットには、鋼球保持バンドが組み込まれているので、トラックレールからスライドユニットを取り外しても鋼球が脱落する事がなく、取扱いが容易です。

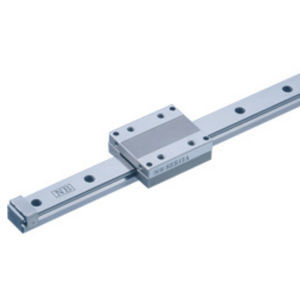

... NBスライドガイドSGL形は、4条列の軌道溝に沿ってボールエレメントが循環運動することを利用したプロファイル直動ガイドレールシステムです。コンパクトで高負荷容量であるため、様々な用途に使用することができます。 NBでは、一般機械から高精度機器まで、あらゆる産業に対応したリニアガイドレール、リニアガイドベアリングをご紹介しています。NBスライドガイドSGLシステムは、リサーキュレーティングボール設計を活かしたプロファイルスタイルのレールを採用しています。あらゆる機器に信頼性の高い直線運動と位置決めを提供します。 コンパクトな設計と高品質素材、精密加工を組み合わせることで、小型装置にも対応できる高負荷性能を実現しました。誤差の吸収、防塵、統合潤滑などの高度な機能を搭載し、過酷な環境下でも効率を高め、機械を稼働させることができます。 先進のエンジニアリング 産業界では、リニアガイドとリニアベアリングの高精度化、小型化、軽量化、長寿命化が求められています。私たちは、NBスライドガイドSGLシステムに、より多くの機能と利点を追加することで、これに応えました。お客様の機械に組み込むことで、次のようなメリットが得られます。 大容量 大径ボールエレメントとタイトな軌道溝加工により、接触面積が最大となり、シングルレールでも高い定格荷重が得られます。 全方向荷重 45°の接触角（上下左右均等）により、荷重を均等に分散し、設計の柔軟性と運動性を最大限に高めることができます。 低摩擦 4列の2点接触により、低摩擦を実現し、安定した滑らかな動きを提供します。 ...

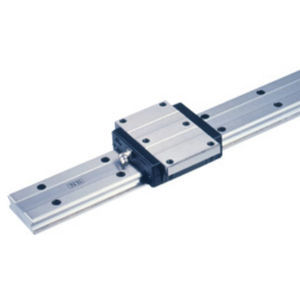

... NBスライドガイドSGW形は、4条列の軌道溝に沿ってボールエレメントが循環運動を行うプロファイルリニアガイドレールシステムです。高さが低く、幅広のため、シングルレールの用途に適しています。 リニアモーションソリューションは、お客様独自の要件に対応する必要があります。精度、最大荷重、滑らかさ、清掃性、メンテナンス性など、ある特定の側面を重視する場合もあれば、これらの基準や他の基準の組み合わせを求める場合もあるでしょう。 NBでは、NBスライドガイドSGWリニアガイドとレールをお客様のご要望を上回るように設計し、あらゆる状況に対応する最適なソリューションを提供しています。最高品質と長寿命を提供するために、私たちはリニアガイドレールシステムに循環運動を利用したボールエレメントを組み込みました。この設計により、あらゆる装置において、リニアレールガイドの安定した信頼性の高い動きを実現します。 NBスライドガイドSGWシリーズは、あらゆる種類のアプリケーションに柔軟に対応できるように作成されました。お客様のご要望にお応えするために、2種類のSGW取付タイプをご用意しています。 SGW ...

... NBスライドガイドSEB形は、2条の軌道溝に沿ってボールエレメントが転がり接触する薄型ミニチュアリニアレールガイドシステムです。日本ベアリングが提供するスライドガイドの中で最小・最軽量のシリーズです。コンパクトな設計により、機械装置などの小型・軽量化を実現します。 リニアガイドのエキスパートとして、NBのエンジニアは、市場やあらゆる種類の産業を幅広くカバーするために、リニアレールとベアリングの包括的なラインナップを作り上げました。また、ミニチュアリニアベアリングもラインアップしており、機械のサイズを小さくしながらも、スペースに余裕のある動きと能力を追加したい場合に最適です。 NBは、お客様の最小、最精密機器や機械に必要な高度な設計と構造を提供します。SEB形スライドガイドシリーズは、必要な機能を超小型・高性能に凝縮しています。 小型化・高機能化 リニアガイドとベアリングの小型化には、移動・位置精度、耐荷重性、長寿命などを維持しながら、機械・装置を小型化することが求められます。NBスライドガイドSEBミニチュアリニアガイドは、この課題を解決する製品です。 薄型で幅の狭いブロックは、操作に必要なスペースを最小限に抑えながら、次のような重要な機能をすべて備えています。 スムーズな動き 2列4点接触の設計により、全高を極めて低く抑えることができます。 ガイドレールからブロックを取り外すことができます。 ボールリテーナの採用により、ガイドレールからブロックを取り外すことができ、設置やメンテナンスが容易です。 ...

積載量: 2,704, 3,130, 1,352, 1,565 N

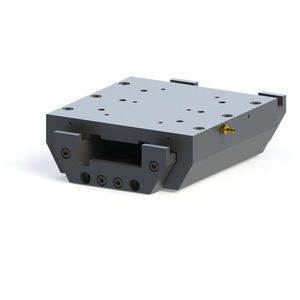

... OAVプロファイルダブテールシリーズレールガイドは、精密な線形精度と平坦度を持つ高級航空機品質の材料を使用して製造されており、振動がなく、メンテナンスフリーの動きを提供します。このガイドは、エアベアリングのプリテンションによるロックブレーキ機能を内蔵しており、すぐに取り付けが可能で、究極の精度と位置決めを可能にします。 ...

積載量: 1,583, 551 N

... OAVプロファイルボックスシリーズレールガイドは、航空機品質の軽量素材から製造され、超高精度な直線性と平坦性、振動のないメンテナンスフリーのmotion.Ready to install、エアベアリングのプレテンションによる統合ロックブレーキ機能、究極の精度位置決めを実現します。 ...

レ－ルの長さ: 250, 400 mm
レールの長さ: 280, 68 mm
積載量: 8,140, 1,690, 4,083, 1,023 N

... OAVプロファイルUシリーズレールガイドは、プレミアムグレードの航空機用素材を使用して製造されています。エア供給口は、究極の精度と位置決めのためにガイド内に配置されています。 ...
