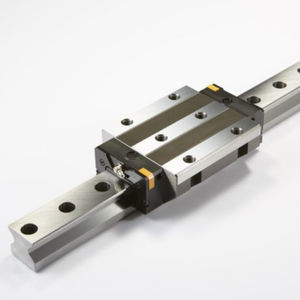

ローラーリニアガイド

レ－ルの長さ: 7 mm - 4,000 mm
レールの長さ: 25 mm - 65 mm
積載量: 27,000 N - 579,000 N

... - スペースに対して最大のパフォーマンス - レール上の交換可能なキャリッジ - 豊富なアクセサリー 特徴 - Ewellix プロファイルレールガイドの最高精度 - 4方向の荷重を均等に分担 - ダブルリップシールによる優れたコンタミ防止 ローラープロファイルレールガイドは、工作機械、オートメーション産業、プラスチック射出成形機などの用途向けのハイエンドガイドソリューションです。Ewellix LLU ガイドシステムは、最もコンパクトな設計で、最高定格荷重における高精度と剛性を提供します。LLUキャリッジ（ブロック）は標準レール用の標準精度クラス内で交換可能です。リニアガイド製品の詳細については、弊社までお問い合わせください！ ...

レ－ルの長さ: 20 mm - 1,200 mm
レールの長さ: 8.5 mm - 83 mm

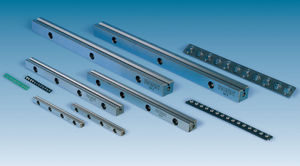

... VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専用レールに設けられた90°V溝転動面に組合わせて使用します。2列のクロスローラーガイドを平行に組付けることにより、4方向の荷重を負荷することができます。また、予圧が与えられるので、すきまがなく剛性の高い、しかも動きの軽いスライド機構が得られます。 VB形は、精密鋼球を短いピッチ間隔で保持したボールケージB形と、専用レールV形を組合わせた、低摩擦で高精度な有限タイプの直動システムです。 OA機器および周辺機器、各種測定器、プリント基板穴明機などの精密機器や、光学測定器、光学ステージ、ハンドリング機構、レントゲン装置などのスライド部に使用されています。 ...

レ－ルの長さ: 91 mm - 195 mm
レールの長さ: 70 mm - 170 mm

... RUEリニア循環ころ軸受およびガイドウェイアセンブリは、円筒形のころを使用しているため、INAモノレールのガイドシステムの中で最も高い耐荷重性と剛性を備えています。これらは、少なくとも1つのキャリッジと総ローラーシステム、ガイドレール、キャリッジ端面の一体型弾性ワイパー、キャリッジの上面と下面のシールストリップ、ガイドレールの固定穴を塞ぐための閉塞プラグで構成されています。 直線循環ころ軸受とガイドウェイ組立体のキャリッジとガイドウェイは、互いに密接に許容された予圧により一致しています。協議の上、キャリッジとガイドウェイを異なる組み合わせで使用することが可能な場合があります。 リニア循環ころ軸受およびガイドウェイアセンブリは、最大加速度100m/s2、最大速度180m/min、動作温度範囲-10℃～100℃に適しています。これらの製品は、ストローク長が長く、ストローク長に制限がなく、高荷重から超高荷重、高剛性から超高剛性のアプリケーションに使用されます。 ...

レ－ルの長さ: 335 mm
レールの長さ: 170 mm
積載量: 792,800 N

... ローラーランナーブロックは、高精度であり、以下のような製品特性を有しています。 サイズ 65 フォーマットFXS。幅＝フランジ、長さ＝エクストラロング、高さ＝標準 ランナーブロック本体は非合金鋼CS製 予圧クラス C2:中予圧 精度クラス P：高精度 ローラーチェーンなし 保存 初期潤滑剤なし アタッチメントエレメントなし、左側（前面基準端）。 アタッチメントエレメントなし、右側（前面基準端）。 潤滑油の直列接続は緩く取り付けられています。 標準仕様のランナーブロック本体 ランナーブロックの全長 ...

積載量: 0 kN - 68 kN
速度: 0 m/s - 4 m/s

... 汎用性の高い搬送・位置決めシステム、HDS2ヘビーデューティーリニアガイドは、高信頼性と高精度で重量物を搬送します。 ヘビーデューティ - HDS2は最大68kNの荷重に対応し、より過酷なアプリケーションに対応します。 豊富な選択肢と互換性 - キャリッジ、ベアリング、スライド、フラットトラック、コンストラクションビームなど、幅広いコンポーネントをご用意しています。 絶対的な平行度が不要 - V型ガイドベアリング、ローラーベアリング、フラットトラックを1軸で組み合わせることで、わずかな平行度のずれを許容し、セットアップ時間を短縮します。 低メンテナンスと長寿命 ...

レ－ルの長さ: 0 mm - 6,000 mm
レールの長さ: 23 mm - 1,000 mm

... ローラタイプモノレールMR ローラタイプモノレールＭＲ 高い剛性、優れた動的/静的耐荷重性、卓越した動作円滑性、キャリッジの完全な封入が、モノレールガイドウェイの主な特長です。これらの特性が、高い加工速度を実現しつつ、加工済み部品の幾何学的精度と表面品質を高めます。シュネーベルガーの高剛性モノレールは、高い防振性、小さな振動振幅を提供し、機械寿命を延長します。 シュネーベルガーは、モノレールの開発に、ローラタイプの低摩擦ガイドウェイの設計、生産、使用に関する長年の経験を体系的に応用しています。このためモノレールMRは、現代的な機械設計の課題に対応するコスト効果の高い低摩擦ガイドウェイとなっています。 新しいプロファイルドレールガイドで際立つ4つの特徴 新しいプロファイルドレールガイドで際立つ4つの ...

レ－ルの長さ: 0 mm - 4,020 mm

... 縦方向の溝は公差+0.05で作られており、ガイドの位置決めにリファレンスエレメントSAGを使用することができます。 レール仕上げ - 引き抜き加工、高周波焼入れ、サンドブラスト加工 (MT) - 引き抜き加工、高周波焼入れ、研磨加工 (M) - 軌道面のみ高周波焼入れ ホールレイアウト - カタログ通りの穴あけ加工(SB) - 図面通りの仕上げ (NZ) - 穴なし(NF) オプション機能 - 片端研磨：最初の穴の側(1R)、最後の穴の側(2R) - 両端研磨(RR) - 化学ニッケルメッキ(NW) ...

レ－ルの長さ: 40, 24 in

レ－ルの長さ: 25, 10 mm
積載量: 25 N - 35 N

レ－ルの長さ: 800, 1,200, 400 mm
積載量: 0 N - 8,900 N
速度: 10 m/s

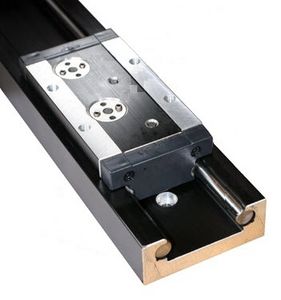

... IVTAAWリニアガイドは、プロファイルレールシステムに代わる、よりコスト効率の高いソリューションを提供します。IVTAAWリニアガイドは、精密加工されたアルマイト製レールに硬化ステンレス鋼レースを組み込んだ構造で、強度を犠牲にすることなく軽量化を実現しています。これにより、リニアガイドシステムは高い接触荷重を容易に扱うことができます。また、ステンレス製レースを埋め込むことで、ファスナーをなくし、取り付け部品を削減することができます。レールは、すべての重要な側面で正確な取付けと位置合わせができるように機械加工されており、0.002インチ（0.05mm）以内の寸法精度とレール形状精度が保証されています。 ...

レ－ルの長さ: 4,000 mm
レールの長さ: 45, 33, 37.5, 34 mm
積載量: 53.3 kN - 242.2 kN

... SBRリニアローラーレールシステムは、高剛性・高荷重で優れた走行円滑性に特化したシステムです。多くの工作機械に使用されています。 ...

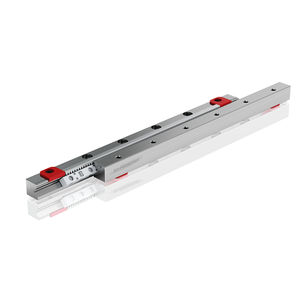

レ－ルの長さ: 20 mm - 1,200 mm
レールの長さ: 4 mm - 28 mm
積載量: 9 N - 2,500 N

... GRタイプのリニアシステム用軸受には、転動体としてクロスローラーとボールがあり、両者は定格荷重が大きく異なります。ボールは、不純物やミスアライメントがある場合、より有利になります。 レールが固定されている構造体が、レールを支えるのに十分な強度を持たず、レールが正しい位置に配置されない場合に起こります。このようなシステムは、断面、長さ、相対的な荷重に対して優れた定格荷重を提供します。 このようなシステムは、断面、長さ、相対的なstroke.Theyは、アプリケーションに応じて異なるケージとエンドピースを利用し、良好な定格荷重を提供します。 AA型 横型アプリケーション用キャプティブクロスローラーケージ。サイズ2 ...

... UtiliTrak®は、片方のスライドがDualVee®ガイドホイールを使用し、もう片方がMadeWell®クラウンローラーを使用する場合、2つのシステムを並行して稼働させるのに理想的な選択です。正確な平行度を達成するのは難しいため、取り付け面がわずかに平行でないことは珍しくありません。UtiliTrakの設計は取り付け誤差を補正し、正確な操作のために絶対的な平行度を必要としません。DualVeeガイドホイールプレートアセンブリとVeeチャンネルが動作側となり、MadeWellクラウンローラーとオープンチャンネル側が平行なずれを許容します。 ...

レ－ルの長さ: 4,000 mm
レールの長さ: 15 mm - 53 mm

... LRR 超低背タイプ より低い外付けトルクや慣性力が求められる条件に適していますが、高さや重心を低くすることで よりコンパクトな製品となっています。ARR、HRR、LRRの各ブロックは、同じレールを共有しており、負荷容量や耐用年数も同様です。 寿命があります。 MXL超長尺ブロックタイプ 従来のMLブロックに比べ、ブロックの長さを大幅に延長することで、耐荷重、剛性、衝撃吸収性を向上させたMXLモデル。超高剛性・超高精度を必要とする工作機械に最適です。 精度 ARR/HRR/LRRリニアガイドは、H、P、SP、UPの4つの精度等級を備えており、機械の用途に応じて異なる等級を選択することができます。 低騒音ローラーチェーン（オプション ベールチェーンは、摺動時の高周波ノイズを効果的に低減し、スムーズな摺動を実現しています。 また、スチール製ロールの間に設けられたボールチェーンスペーサーが、油膜クラッドを連続的に補給することで、より良い潤滑効果を維持します。 フルカバーシール（標準装備 全機種に「エンドシール」「ボトムシール」「インナーシール」を装備し、ブロック内への異物の侵入や潤滑油の漏れを効果的に防止します。 詳しくは03Jページをご覧ください。 ...

レ－ルの長さ: 80 mm - 1,210 mm

... フェーレンバッハのアリ溝ガイドは、グレーの鋳鉄製とアルミ製ですが、他の材質も可能です。遊びはアジャストバーで調整します。全てのタイプにグリースニップルとグリース溝が付いています。すべての外側の表面は研磨され、ガイドは微粉砕されています。 また、ローラーベアリングで動く1軸または多軸のスライドタイプも販売しています。これらは灰色の鋳鉄製（GG 25）またはアルミニウム製です。アルミニウム製のモデルは黒アルマイト処理されています。高荷重用のスライドは、強化された状態でお届けすることができます。ローラーベアリングで作動するフェーレンバッハのスライドタイプは、プレストレス、硬化、研磨されたV字型ガイドで作動します。高荷重下でも、遊びのないスムーズな動作を保証し、非常に正確な長さ方向の動きを保証します。ガイドレール（アリ溝タイプ）と比較して、遊びのない正確で簡単な部品の移動を可能にします。 ダブテールスライドSO オープン型 ダブテールスライドSE SEラインにはエンドプレートとストップ、マイクロメータ、シリンダなどの取り付けに適したスーツを装備しています。 ダブテールスライドSS SSラインにはネジ式スピンドルが装備されています。サイズ75mm以上のダブテールスライド（SSタイプ）には、デジタル位置表示装置が装備されています。さまざまな取り付けオプションにより、さまざまな方向から表示を読み取ることができます。ハウジングは耐衝撃性のあるプラスチック製です。デジタル表示により、測定経路全体にわたって迅速な調整が可能です。 ダブテールスライドSM SMラインには0.02mmの目盛が付いたローレットマイクロメーターノブが付いています。サイズ075から200までのサイズは、オプションで0.01目盛のグラデーションを装備することもできます。 ...

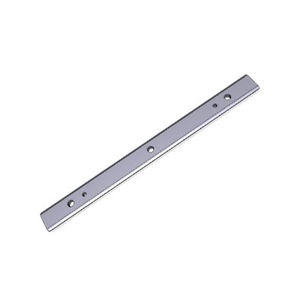

レ－ルの長さ: 20 mm - 480 mm

... クロスローラレールセットGRD01-20は、高精度の直線運動要素を作成するV溝レールガイドになるように正確に形成された硬化鋼と精密なクロスローラで構成されています。これは、高剛性、中硬度荷重と旺盛なモーメントを持つ限られたストロークの直線運動システムに適しています。 ...

... 従来のミニチュアリニアガイドに代わる経済的なミニレールは、メンテナンスが不要で、業界標準サイズと完全に互換性があり、短納期でお届けできるよう在庫を確保しています。 ミニチュアリニアガイドのサイズは5種類： 7mm、9mm、12mm、15mm、20mm、長さは最大3600mmです、 長さは最大3600mmで、面倒なバットジョイントが不要です。これらのガイドは軽量アルミニウム合金で精密に製造されており、長寿命と耐腐食性を保証します。 - 転がり要素なし - 自己潤滑性フレロンGOLD®ライナー - ...

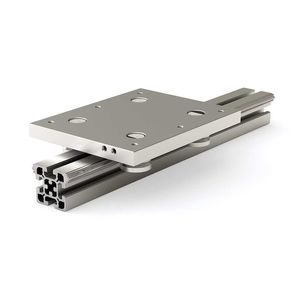

レ－ルの長さ: 0 mm - 3,000 mm
積載量: 63 N - 6,050 N

... リンロールシステムは、両面または片面のガイドレール、スペーサーレール、同心・偏心ガイドローラー、両面レールに適したキャリアプレートから構成される高精度ローラーガイドシステムです。レール上のガイド面とローラーの角度が90°の90°システムと、ガイド面の角度が70°の70°システムを用意しています。90°システムには、ステンレス製のレールおよびローラーも用意されています。ローラーのV字型ガイド面は、斜めに沿った異なる半径によりワイピング効果を生み出し、レールのガイド面に付着した不純物や埃を取り除きます。ガイドレールおよびガイドローラーは、サポートレールおよびサポートローラーと組み合わせることで、固定軸受側および浮動軸受側のシステムを構築することができます。 メリット - ...
