ローラーリニアガイド Rail Standard

35 mm28mm43mm

概要

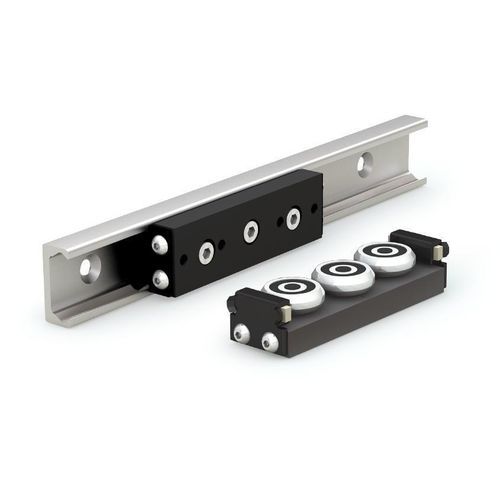

標準リニアガイド（スチールレール）は、U字形に研削されたスチールリニアレールと、3～5個のスチール製カムローラー（同心と偏心）を備えた高強度アルミ製キャリッジを組み合わせた製品です。レールが固定軌道を定義し、キャリッジ（スライダ）が可動荷重を支持・案内します。同心ローラーが荷重を担い、偏心ローラーはガタを除去するための調整を可能にし、滑らかで制御された動作を実現します。

設計特徴

• 高強度アルミ製キャリッジボディによる軽量で剛性の高い支持
• キャリッジあたり3～5個のスチール製カムローラー（荷重支持用の同心型とガタ調整用の偏心型）
• 精密な案内と再現性を確保するU字形研削スチールリニアレール

潤滑と汚染対策

• 走行面に継続的に潤滑を供給するオイル含浸フェルトワイパーを内蔵
• スクレーパーブレードがゴミや汚染物を除去し、過酷環境での転動面を保護

取り付けとカスタマイズ

• 薄頭ねじが面一または面下面に収まるフラットボトム穴（カウンターボア）仕様のレールを用意
• ねじが完全に面一に収まる斜角の皿穴（カウンターシンク）仕様は構成オプションで選択可能

性能と用途

• プリロード調整により剛性と安定性を向上
• 最大動的許容荷重：19,650 N
• 低摩擦かつ高剛性で、コンパクトな高速自動化、物料搬送、ロボット用途に適合
• レール長さは最大3200 mmまで対応

仕様 / 技術仕様

• キャリッジ材質：高強度アルミニウム
• ローラー材質：スチール製カムローラー（同心型および偏心型）
• ローラー数：モデルにより3～5個／キャリッジ
• レールプロファイル：U字形研削スチールリニアレール
• 最大動的許容荷重：19,650 N
• 内蔵潤滑：オイル含浸フェルトワイパー
• 汚染対策：スクレーパーブレード
• 取り付け：カウンターボア（標準）またはカウンターシンク（構成可能）
• 最大レール長：最大3200 mm
• 典型的な用途：コンパクトな高速自動化、物料搬送、ロボット
