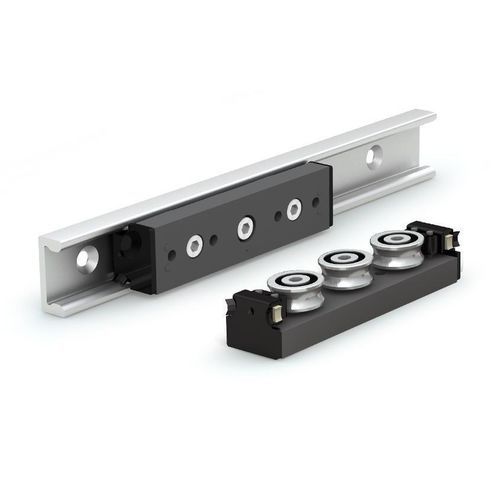

ローラーリニアガイド Rail Plus

28mm43mmスチール製

製品概要
PBC Linear の Steel Rail Plus リニアガイドシステムは、並列レール構成における位置ずれ問題を解決するために設計されています。本システムは冷間引抜きの亜鉛めっき鋼レール（複数の幅、最大長さ 5,000 mm）と、同心・偏心カムローラを採用した軽量アルミ製キャリッジを組み合わせています。キャリッジはプリロード調整により剛性を制御でき、重負荷での運動、滑らかな動き、柔軟な取付けを実現します。

主要機能要素

• レール：冷間引抜き亜鉛めっき鋼、コンパクトなU形断面で省スペースの自動化・ロボット用途に適合；長さは最大 5,000 mm、例として幅 28 mm と 43 mm。
• キャリッジ：アルミ製本体に 3〜6 個のカムローラ（同心・偏心）を装備し、プリロード調整で剛性と走行特性を最適化。
• キャリッジ仕様：ガイド、フローティング、ロータリの各タイプを用意し、異なる整列・拘束要件に対応。

キャリッジタイプの機能

• ガイドキャリッジ — 走行経路を定義し主要荷重を支持；ローラ接触が軸方向・半径方向の二点拘束を提供。
• フローティングキャリッジ — レール間隔誤差を吸収するためのわずかな横方向移動を許容し、半径方向の拘束は維持。
• ロータリキャリッジ — 非平行や非同一平面のレールに対応するための限られた角度調整を許容。

潤滑と異物対策
キャリッジはプリロード調整機能に加え、油含浸フェルトワイパーおよびスクレーパーブレードを内蔵し、連続的な自己潤滑と異物保護を提供してメンテナンスを低減します。

性能の特長

• 最大動的許容荷重（コレクション参照）：20,520 N。
• カムローラ設計とプリロード調整により滑らかな走行と高耐荷重性を実現。
• 取り付けの柔軟性：レールに座ぐり穴オプション、キャリッジは SRP シリーズとの互換性あり。

用途
レール間隔や並行度の誤差を自動的に補償する必要のある並列レールのリニアモーション用途に適しています。典型的な用途は自動化、ロボット、マテリアルハンドリング、重負荷ポジショニングシステムなどです。

発注方法（コレクションレベル）

• Steel Rail Plus コンポーネントの寸法決定および仕様化に使用できる構成ツールを提供。
• サイトのツールを通じて見積りおよび発注オプション（構成 / 見積り依頼）を利用可能。

仕様 / 技術データ

• シリーズ / 型式名：Steel Rail Plus
• メーカー / ブランド：PBC Linear
• レール材質：冷間引抜き鋼、亜鉛メッキ
• レール長さ：最大 5,000 mm（在庫例：250 mm、500 mm、1,000 mm；特注長さ対応）
• レール幅（例）：28 mm および 43 mm
• キャリッジ材質：アルミ製本体
• ローラ種類：同心および偏心のカムローラ；配列は調整可能
• キャリッジ当たりのローラ数：モデルにより通常 3〜6 個
• キャリッジタイプ：ガイド、フローティング、ロータリ
• 調整性：キャリッジのプリロードを調整して剛性を最適化
• 自己潤滑：油含浸フェルトワイパーおよびスクレーパーブレード
• 最大動的許容荷重（コレクション参照）：20,520 N
• 取付：レールに座ぐり穴オプション；SRP シリーズのキャリッジ/レール組合せに対応
• 典型的な用途：並列レールシステム、自動化、ロボット、ずれ補正が必要な重負荷リニアポジショニング
