トラックリニアガイド

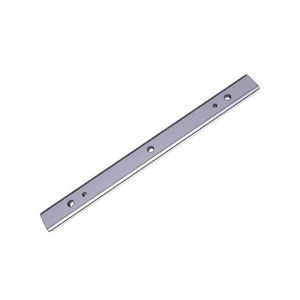

積載量: 10 kN
速度: 8 m/s

... 24時間以内に出荷されるシンプルセレクトは、迅速な設置と短納期が最優先される用途に最適です。 短納期 - シンプルセレクトリニアガイドシステムは、GV3 の主な機能はそのままに、標準仕様を簡素化することで、24 時間以内の短納期を実現し、費用対効果の高い選択肢となっています。 すぐに取り付け可能 - キャリッジには複列ベアリングとキャップシールが付属しており、ガイドをほとんどの機械構造に直接取り付けることができるため、貴重な設置時間を節約できます。 標準的な要件を満たす簡単な選択 ...

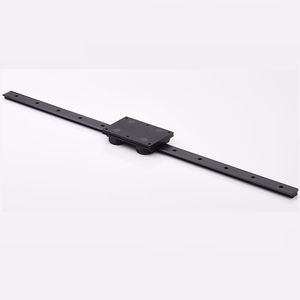

積載量: 5.1 kN
速度: 4 m/s

... 軌道内をベアリングが走行するコンパクトなリニアレールシステムUtiliTrak®は、コンパクトな設計で高い信頼性、容易な設置、最小限のメンテナンスを兼ね備えています。 省スペース - コンパクトな設計により、UtiliTrak®は多くの簡単なアプリケーションの省スペースオプションとなります。 設置が容易 - セルフアライメント機能により、Utilitrakは非加工面を含むあらゆる面への設置が容易で、貴重な時間を節約し、プロジェクトを簡素化します。 保護設計 ...

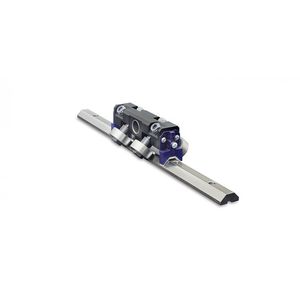

積載量: 136 kN
速度: 6 m/s

... 重量のあるオートメーション機器の搬送用に設計されたMHDトラックローラーシステムは、高いオフセット荷重やオーバーハング荷重に対応し、第7軸ロボット搬送に最適です。 第7軸ロボット搬送 - MHDトラックローラーシステムは、最大136kNの高いオフセット荷重やオーバーハング荷重に容易に対応し、ロボットの第7軸搬送システムとして理想的です。 下方向の強度を強化 - 緊急停止荷重が大きい大型ロボットには、下方向の強度を強化した3つのテーパーローラーベアリングを使用したバージョンをご用意しています。 耐久性 ...

レ－ルの長さ: 1,000 mm - 2,000 mm
レールの長さ: 17 mm - 60 mm
積載量: 915 N - 12,500 N

... - 長寿命、事実上メンテナンスフリー - 低摩擦でスムーズな走行、クラス最高レベル - 可用性が高く、市場投入までの時間が短い 特徴 - 潤滑油リザーバー付き工場出荷前潤滑製品 - 独自の低摩擦・低騒音ボールリテンション - レール上のブロックを交換可能なゼロ・レール・コンセプト 小型プロファイルレールガイドは、コンパクトで高い走行精度、長寿命、低騒音を要求される用途向けに作られています。Ewellix LLS ...

レ－ルの長さ: 82 mm - 3,920 mm
レールの長さ: 15 mm - 45 mm
積載量: 5,800 N - 121,400 N

... - 様々な産業で多用途に使用 - 高品質の表面で低摩擦・低摩耗 - 2つの基準面で取り付けが容易 特徴 - サイドシールとインナーシールが標準装備 - 均等な負荷容量 - 二重基準面付きレール ボールガイドレールLLTとプロファイルレールベアリングは、多くの産業で広く普及しており、ほぼすべてのリニアガイドアプリケーションに使用されています。直角に4列のボールベアリングを装備しています。レールとキャリッジ（ブロック）とのX配列のおかげで、高さの大きな違いも補うことができます。この優れた設計により、リニアモーションシステムの信頼性と摩擦のない動作が保証されます。キャリッジは同じレールサイズで交換可能なため、メンテナンスや設置が簡単です。リニアガイド製品の詳細については、弊社までお問い合わせください！ ...

レ－ルの長さ: 7 mm - 4,000 mm
レールの長さ: 25 mm - 65 mm
積載量: 27,000 N - 579,000 N

... - スペースに対して最大のパフォーマンス - レール上の交換可能なキャリッジ - 豊富なアクセサリー 特徴 - Ewellix プロファイルレールガイドの最高精度 - 4方向の荷重を均等に分担 - ダブルリップシールによる優れたコンタミ防止 ローラープロファイルレールガイドは、工作機械、オートメーション産業、プラスチック射出成形機などの用途向けのハイエンドガイドソリューションです。Ewellix LLU ガイドシステムは、最もコンパクトな設計で、最高定格荷重における高精度と剛性を提供します。LLUキャリッジ（ブロック）は標準レール用の標準精度クラス内で交換可能です。リニアガイド製品の詳細については、弊社までお問い合わせください！ ...

レ－ルの長さ: 0 mm - 6,000 mm
レールの長さ: 15 mm - 45 mm

... 500シリーズボールリニアガイド Thomson 500シリーズボールリニアガイドは、長寿命、優れた剛性、高い動荷重と静荷重、高モーメント荷重への対応、高い走行精度、複数のシールオプション、複数の潤滑剤注入口オプションを備えています。これにより、現場での改造や他社製品との互換性を実現しています。機械の精度や剛性の向上は、振動を減らし、機械や工具の寿命を延ばします。機械の精度や剛性が向上することで、振動が減少し、機械や工具の寿命が延びるため、作業効率が向上し、お客様のコスト削減につながります。 500シリーズボールリニアガイドは、高品質の軸受鋼で製造されています。 ...

レ－ルの長さ: 1,500 mm - 6,000 mm
レールの長さ: 15 mm - 55 mm

... 400シリーズ プロファイルレール リニアガイド 400シリーズ プロファイルレール リニアガイドは、Thomsonリニアガイドの製品ラインに新たに加わった製品です。400シリーズは、コストが重視されるアプリケーション向けの費用対効果の高い、輸送グレードのプロファイルレールソリューションで、業界標準のエンベロープとホールパターンを備えたドロップイン交換用として設計されています。ケージドキャリッジとノンケージドキャリッジは同じレールデザインを採用しており、どちらのキャリッジタイプにも1種類のレールをストックしておくだけでよいため、在庫を効率的に活用することができます。 400シリーズボールハイライト - ...

レ－ルの長さ: 0 mm - 1,000 mm
レールの長さ: 5 mm - 15 mm

... MicroGuide® リニアガイド トムソンのマイクロガイドは、特定のクリーンルームや洗浄用途での耐腐食性を備えた小型ガイドシステムです。 マイクロガイドの2トラックゴシックアーチボール溝形状は、シングルレールでの使用を可能にします。 このステンレス製ミニチュアガイドシステムは、半導体製造装置や医療診断装置などの小型設計にも最適です。 マイクロガイドのハイライト - 業界標準のドロップイン交換 - 440ステンレススチール製（耐腐食性、無潤滑）。 - 高精度（最大±0.010mmの精度 - ...

レ－ルの長さ: 50 mm - 1,200 mm
レールの長さ: 60 mm
積載量: 10 kgf - 40 kgf

... リニアモーションアプリケーション 位置決めシステム モーターレールガイド 産業用テーブル XYZステージ ガントリーロボット シリーズFSL60IS-H1 ストローク範囲50mm-1200mm 位置精度：0.02ミリメートル 最高速度: 500mm/s 最大負荷： 40キロ IPレベルIP51 ケーススタディ お客様は材料試験装置メーカーです。この製品は主に、製品が品質基準を満たしているかどうかをフィルタリングするために使用されます。 モジュールは30kgの荷重が必要で、防滴のために完全密閉されており、動作精度は±0.02mmです。 FSL60モジュールは40kgの耐荷重があります。顧客の要求に応じて、当社の技術チームは以下の構造を設計しました。 主要設計 FSL60-XY-H1プロファイルフレームによる垂直マウント。 その中で、一番下は長さ1220mm、ベベル二つは長さ800mm、4040プロファイル。残りのプロファイルはすべて4060プロファイル。 各接続部には三角形のコネクターが追加されている。 ...

速度: 600 mm/s
精度: 0.01 mm

高精度・重荷重用途向けFCHシリーズ 糸巻き数は2.4倍、 これは同等品の2倍です。 ダブルレール内蔵 超高安定性 オービタル埋め込み研削材ボディ 動作がより安定し、吊り上げも安心です。 一体成型プロファイル より剛性が高く、高荷重を恐れません。 変形や揺れがないこと 長寿命

レ－ルの長さ: 50 mm - 1,200 mm
レールの長さ: 80 mm
積載量: 20 kgf - 40 kgf

... 防塵防水密閉型ボールねじリニアモジュール 短い説明です。 技術的な特徴 FSL80リニアガイド、完全密閉構造、ボディ幅80ミリメートル、それはハード環境での防塵使用するために設計されている、避けダストや雑多な破片は、作業、大きなストレッチ、小さな圧縮、変形せずにハードオブジェクトの衝突、オレイン酸耐性、高温耐性、長寿命。 適用範囲 単軸、多軸と組み合わせて使用することができます。各業界の必要なワークに合わせやすく、シンプルで実用的なメカニカルアームになります。主にフィルム、ディスカウント、IC印刷、CCDオンラインテスト、はんだ自動化装置など、電子機器や医療機器などの無塵工房や特殊な分野で使用されます。 シリーズFSL80 ストロークの範囲50mm-1200mm 位置精度：0.02mm 最高速度：220mm/s 最大荷重：40kg ボールスクリューG1610 プロフェッショナルなサービスを受けるために、いくつか質問をさせていただきます。 お問い合わせの際は、以下の項目にお答えください。 1.どのようなマシンでステージを使用するのですか？ 2.リニアはどの程度のストロークが必要ですか？ 3.どのような負荷と速度が必要ですか？ 4.一緒にモーターとアクセサリーが必要ですか？ OEMやその他の特別な要件が必要な場合は、私たちに教えてください。 ...

レ－ルの長さ: 4,000, 3,000 mm
レールの長さ: 30 mm - 82 mm

レ－ルの長さ: 0 mm - 25,000 mm
積載量: 0 N - 1,330 N
速度: 1.5 m/s

... コマーシャル・レールは、亜鉛メッキを施したスチール製のロール成形レールが特徴です。機械加工されたアルミ製スライダー本体は、耐食性に優れた6061-T6陽極酸化処理で作られており、柔軟性を確保するための調整可能なプリロード設計により、システム統合を支援します。 商用レールの用途には、オートメーション、梱包、マテリアルハンドリング、環境、エネルギー、HVAC、医療機器、事務機器などがあります。注：レールおよびキャリッジは、以下の個別アイテムとしてご注文ください。 性能上の利点 ...

... シンプリシティ・スクエアベアリングSB24は、1.5 "の内寸標準長さを持っています。SB24スクエアベアリングには、調整可能なオプションとして2面タイプと4面タイプがあります。2面バージョンは、2面にフレロン®Jパッドがあり、残りの2面に調整可能なベアリングプラグがあり、合計4つのプラグがあります。4面スクエア・ベアリングは、4面すべてに調整可能なプラグがあり、合計8つのプラグがあります。ハウジングはアルマイト処理されたアルミ製で、簡単に交換できるベアリングプラグは、フレロンJでライニングされた316ステンレス鋼です。角型ベアリングの各面に8つの¼-20タップ付き取り付け穴が追加され、取り付けの柔軟性が向上しました。 ...

... シンプリシティ・スクエアベアリングSBL24は、内寸が1.5インチ長くなっています。この延長された長さは、より長いカンチレバーアームを可能にします。SBL24スクエア・ベアリングには、調整可能なオプションとして、2面バージョンと4面バージョンがあります。2面タイプは、2面にフレロン®Jパッドがあり、残りの2面に調整可能なベアリング・プラグがあり、合計4つのプラグがあります。4面スクエア・ベアリングは、4面すべてに調整可能なプラグがあり、合計8つのプラグがあります。ハウジングはアルマイト処理されたアルミ製で、簡単に交換できるベアリングプラグは、フレロンJでライニングされた316ステンレス鋼です。角型ベアリングの各面に8つの¼-20タップ付き取り付け穴が追加され、取り付けの柔軟性が向上しました。 ...

レ－ルの長さ: 4,000, 5,600 mm
レールの長さ: 15, 20, 23, 28, 34 mm
積載量: 5,350 N - 59,280 N

... 直線ガイドウェイEGシリーズ、QHシリーズの特徴をご紹介します。 フラットなデザインで、特に設置スペースが限られている用途に適しています。HIWINのリニアガイドウェイEGシリーズは、4つのボールトラックを搭載し、高荷重・高剛性を実現しています。ボールトラックが45°に配置されているため、EGシリーズは全方向からの荷重を均等に受けることができます。SynchMotion™テクノロジーを搭載したQEシリーズは、標準的なEGシリーズの長所をすべて備えています。決められた距離でボールを制御して移動させるため、同期特性の向上、許容移動速度の向上、再潤滑間隔の延長、走行音の低減などの特徴があります。 EG/QHシリーズの構造。 o ...

レ－ルの長さ: 42 mm - 5,600 mm
レールの長さ: 15 mm - 63 mm
積載量: 11,300 N - 572,000 N

... 直線ガイドRG/QRシリーズの特性。 定格荷重やモーメント負荷能力に対する要求が最も高いヘビーデューティー用途のローラーガイド。HIWINのリニアガイドRGシリーズでは、転動体としてボールではなくローラーを使用しています。直線的な接触面により、発生する荷重による変形が大幅に軽減されるため、4つの荷重方向で非常に高い剛性と耐荷重性を実現しています。SynchMotion™技術を搭載したQRシリーズは、標準的なRGシリーズの長所をすべて備えています。決められた距離でローラーを制御して移動させるため、同期性の向上、許容移動速度の向上、再潤滑間隔の延長、走行音の低減などの特徴があります。 RG/QRシリーズの構造 o ...

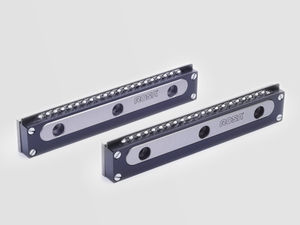

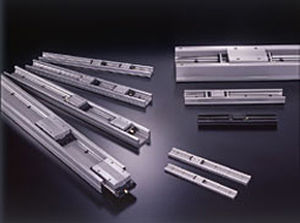

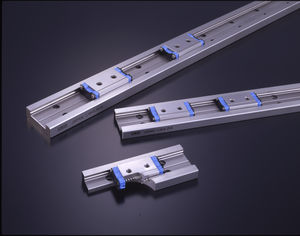

IKO クロスローラウェイは、V字形状の２平面を軌道溝とした２本の軌道台の間に保持器付き円筒ころを組み込んだ直動案内機器です。円筒ころを交互に直交させて配列しているので、あらゆる方向の荷重を受けることができ、極めて高精度で円滑な直線運動を行います。サイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。 ラック＆ピニオン内蔵形クロスローラウェイは、極めて高精度で円滑な直線運動を実現するIKOクロスローラウェイに、ラック＆ピニオンによる保持器ずれ防止機能を内蔵した製品です。 独自設計のラック＆ピニオン機構を内蔵することにより、保持器ずれを完全に解消しました。立軸など、従来のクロスローラウェイでは、使用しにくい用途でも安心です。動作速度を高めても、保持器ずれを気にする必要がありません。長時間の運転でも保持器ずれの矯正動作を組み入れる必要がありません。 軌道台の内側にラックを配置する独自の構造を採用し、従来のクロスローラウェイと取付寸法の完全互換性を実現しました。外形寸法が同じなので、新規用途にはもちろん、従来のクロスローラウェイを使用している機械・装置に、取付寸法の変更なしで置き換えることが可能です。

IKO リニアウェイLは、軌道と４点で接触する鋼球を２条列に配置した構造のため、極めて小形にもかかわらず、方向や大きさが変動する荷重や複合荷重が作用する用途でも安定した精度と剛性が得られます。ステンレス鋼製を基本仕様として形状やサイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。 フリーコンビネーションの製品があります。スライドユニットとトラックレールが個別に寸法管理されているので、それぞれを自由に追加・交換することができます。 スライドユニットの幅形状には、標準形とトラックレール単列での使用に適した幅広形の２つの形状があります。 ステンレス鋼製のボール保持式には、同じ断面寸法でスライドユニット長さの異なるショートタイプ・スタンダードタイプ・高剛性ロングタイプの３種類があり、用途に応じた適切な選択ができます。 耐食性に優れたステンレス鋼製は、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内で使用する機械・装置に最適です。トラックレールに追加工が可能な炭素鋼製は、搬送装置やハンドリング装置などの汎用的な用途に使用されています。 スライドユニットには、鋼球保持バンドが組み込まれているので、トラックレールからスライドユニットを取り外しても鋼球が脱落する事がなく、取扱いが容易です。 トラックレールは、通し穴にボルトを通して下方向に取り付ける標準仕様と、トラックレールにねじが加工されたタップドレール仕様があり、取付方向が自由に選択できるので、機械・装置の設計の自由度が広がります。

IKO CルーブリニアウェイLVは、2条列4点接触のシンプル構造を生かした小形の直動案内機器で、潤滑部品を内蔵し、長期メンテナンスフリーを実現する製品です。CルーブリニアウェイLの基本性能はそのままに、鋼球循環部を含めた構造の見直しにより価格の低減を実現しました。 Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。 2条列4点接触のシンプル構造と、独自のスモールサイジング技術によって生み出された超小形サイズです。 Cルーブは、直接トラックレールに接触しないので、摺動抵抗の増加がなく、滑らかで軽い摺動を実現しています。 鋼球循環部を含めた構造の見直しにより、基本性能を損なうことなく、価格の低減を実現しました。 鋼製部品にステンレス鋼を使用しているので、さびにくく、油分を嫌い防錆油をひかえたい用途やクリーンルーム内での使用に最適です。 スライドユニットには、鋼球保持バンドが組み込まれているので、トラックレールからスライドユニットを取り外しても鋼球が脱落する事がなく、取扱いが容易です。

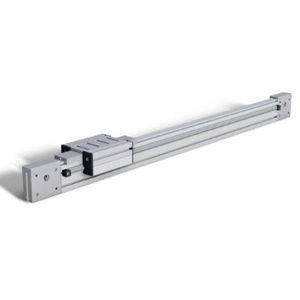

レ－ルの長さ: 1 mm - 6,000 mm
レールの長さ: 65, 42, 32 mm
積載量: 320 N - 1,000 N

... CIシリーズは、CTSが製造する小型リニアユニットラインです。 このツールは、車輪を備えたリニアユニットの必要性と、スペースに問題がある場合に使用できる寸法が縮小されたために開発されました。 2 つの同心円ホイールで力を解放するために、大きな荷重に 2 つの単位を使用できます。 ユニット本体は、2 本の鋼棒が地面で硬化され、クロムメッキが配置されている陽極酸化アルミニウムで常にあります。 ツールの全長は 6 m で、プロファイルの中央を表示する小さな線が付いています。 ...

レ－ルの長さ: 1 mm - 6,000 mm
レールの長さ: 130 mm - 130 mm
積載量: 100 N - 10,000 N

... G20ガイドは、より重い荷重に対する安定性を高めるために開発され、サポートベースとスチールバーの中心間距離の両方が長くなっています。プロファイルをバーに固定するネジは、M5からM8へとサイズアップしています。 フレームに固定するため、ガイドの中心から中心まで45mmの間隔で2つの固定具を用意し、中央に1つの固定具を使用した場合に起こりうる揺れを防止します。 標準のトロリーのサイズは275x300です。 ご要望に応じて、さらに大きな台車や特殊な加工を施した台車も製作可能です。ガイドは、長さ6000mmまでご要望の寸法で供給されます。それ以上の長さについては、システムを拡張することができます（54ページを参照）。 このシステムには、同心・偏心輪のトロリーが付属しています。組み立ては購入者が行い、必要な機械加工は購入者が行います。 スチールバーは、お客様からの特別なご指定がない限り、常にアルミフレームより2倍の長さで供給されます。 バーストップ」を取り付けることができるよう、アルミフレームより2倍の長さで供給されます。 ...

レ－ルの長さ: 1 mm - 6,000 mm
積載量: 100 N - 10,000 N
速度: max 2.0 m/s

... EXRAIL® - 超高剛性、超高精度、超高減衰を実現する、革新的な新循環型リニアガイドレールシステム。ニードルローラーを採用することで、現在のローラーベアリングとガイドウェイアセンブリと比較して、50%の高剛性と高いダンピング性能を実現しました。 また、潤滑油の供給間隔を長くするために潤滑性多孔質樹脂を採用し、潤滑油の供給方法を柔軟に選択できる3つのオイルホール、高度な防塵性能を実現するサイドシール、アンダーシール、インナーシールなどの最新技術を搭載しています。EXRAIL®のシールには、耐油性、耐オゾン性、耐摩耗性に優れた特殊素材HNBRが採用されている。 EXRAIL®は、リニアローラーベアリングとガイドウェイアセンブリで、キャリッジとガイドウェイは組み立て済みユニットとして提供されます。 これにより、高精度、高剛性というエクスレールの性能を最大限に発揮することができます。 ...
