誘導システム

積載量: 0 kN - 10 kN
速度: 0 m/s - 5 m/s

... ロータリーとトラックアプリケーション用の多用途精密トラックシステムで、ほぼ無限のトラック構成を提供します。 最新の生産工程に最適 - PRT2精密トラックシステムは、最適化され、信頼性が高く、コスト効果の高い生産ラインの理想的な基盤です。 コスト削減 - 複雑な生産ルーティングや切断された工程を排除し、1つの連続ループ内に収めることができます。 省スペース - 柔軟な設計により、ワークステーションとロボットをトラックシステムの内側または外側に配置することが可能です。 最大限の設計自由度 - ...

... 直線状のレールと円状のレールで構成されるリング回路。 リング回路は、4セクターの円形レール（中心がKで90°）と4本の直線レールで構成されています。回路はアライメントブロック（適切なネジ付き）で提供され、取り付け時に正しい順序で取り付けられるよう、すべてのパーツにマークが付けられています。 を取り付けることができます。 1 直線部の長さは、中心間距離K（1.6mm）より長くしてあります。 1 直線部の長さは、中心間距離K（1.6mm×2）よりも長く、円弧状のレール切断時に失われる厚さをカバーするためです。 レールを切断した際に失われる厚みをカバーするためです。 ストレートレールの標準的な穴の配置(SB) - ...

速度: 1 mm/s - 30 mm/s
動作温度: 10 °C - 50 °C

ウェブガイド用に使用されるステアリングローラーシステムELROLLERは、ウェブの走行位置を導入部の早い段階で修正します。このシステムは固定ベースフレームと可動式ポジショニングフレームで構成されています。この可動式ポジショニングフレームには位置決めローラーが 1 本または 2 本ついており、入口レベルで仮想旋回点を中心に回転します。ステアリングローラーは比例アクチュエータと呼ばれ、これは摩擦下で動作し、ウェブと位置決めローラーとの間でスリップが発生することがないようにしなければならないことを意味します。 ...

積載量: 0 N - 50 N

... HepcoMotion GFX Hepco Guidance System for Beckhoff XTS Transport Systemは、位置精度を損なうことなく高速モーションをガイドする、究極の汎用性を備えています。ベッコフXTSリニアサーボモータ技術により、トラックプロファイルに沿った各ムーバーが独立して制御されるため、複雑なモーションパス、オンザフライでの製品変更、生産速度の最適化などが可能になります。 Bishop-Wisecarverは、1984年以来、HepcoMotion製品の北米における独占販売代理店であることを誇りに思っています。 HepcoMotion ...

... 全体は部分の総和以上のものである。しかし、適切な部品があってこそ、完全に機能する全体が生まれます。当社の技術ソリューションは、材料、ワークピース、アセンブリが適切な速度で移動し、意図した位置に正確に保持され、安全かつ確実に移動することを保証します。当社のポートフォリオには様々なコンポーネントが含まれており、それらを個別に組み合わせることで、多様なレールレイアウトとイントラロジスティクスの大幅な最適化が可能になります。 - 重量物の取り扱いが容易 - 床に埋め込まれているため、障害物やつまずきの危険がない - ...

レ－ルの長さ: 3,000, 6,000 mm
レールの長さ: 12.2, 15, 20, 34 mm

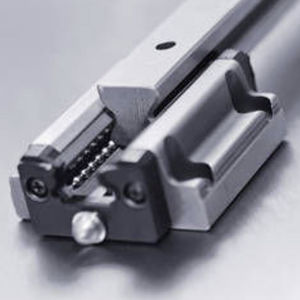

... ELFSのサポートレールは複合構造です： 高精度のアルミニウム製ベース・エレメントに、トラック・ローラーのトラックとして使用される硬化・研磨された精密スチール・シャフトを収容。 特殊な圧入工程により、スチールシャフトとアルミニウム製ベースエレメントが極めて強固に接合されています。 ELFSサポートレールの精度 指定された平行度の値は、差分測定によって決定されます。微調整されたサポートレールの真直度は、DIN EN 12020よりも優れています。 取り付け ネジを軽く締める。 サポートレールの位置を合わせる。 締め付けトルクでネジを締める。 高荷重の場合は、DIN433に適合するワッシャを使用する。サイドストップなしで取り付ける場合は、許容サイド荷重に従ってください。 潤滑 摩擦腐食による損傷を避けるため、ガイドの軌道には潤滑油を塗布する必要があります。必要な注油間隔は、用途や環境条件によって異なります。軌道やローラーの外輪が赤く変色している場合は、摩擦腐食と潤滑不足の兆候です。 潤滑不足の兆候です。 特殊な使用条件 振動、高加速度下での交互荷重、柔らかすぎる連結構造、不完全に支持されたサポートレールなどの特定の使用条件下では、圧延スチールシャフトがアルミニウム製ベースエレメント内で数ミリメートルずれることがあります。必要な場合は、セルフロック式の軸サポートを推奨します。 ...

... ラジアルベアリングセットRPM プレイフリー位置決め、高い走行精度、高い信頼性、軽くて滑らかな動きは、RPMの摩擦のないラジアル位置決めベアリングセットの主な特徴です。 そのコンパクトなサイズのために、低い構造が可能である。 このシンプルで革新的なデザインは、最先端の製造技術に基づいています。 特徴 1 円セグメントまたは円弧セグメントとして利用可能 2 ステンレス鋼の材料 3 マックス. 外径 500ミリメーター ...

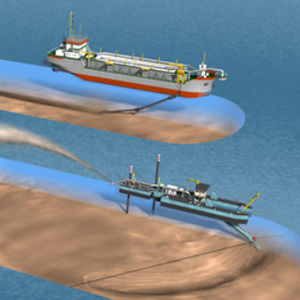

... 当社の浚渫船ガイダンスソリューションの中核は、浚渫船全体の進行状況をリアルタイムで視覚化する、強力かつ操作性の良いテレダインPDSソフトウェアです。傾斜計、ドラフトセンサー、マルチターンローテーションセンサーなどのすべてのインターフェースとセンサーは、浚渫船産業の厳しい環境の中で動作し、その影響に耐えるように設計されています。 Teledyne Marinesの浚渫船ガイダンスシステムは、浚渫工程を監視するためのハードとソフトの両方からなるターンキーソリューションです。当社の浚渫船ガイダンスシステムは、浚渫工程をより迅速に、より正確に、より効率的にするためのツールです。 当社の浚渫船ガイダンスソリューションの中心は、強力でありながら操作が簡単なテレダインPDSソフトウェアで、浚渫の進捗状況全体をリアルタイムで可視化します。傾斜計、ドラフトセンサー、マルチターンローテーションセンサーなどの当社のインターフェースやセンサーはすべて、浚渫船の厳しい環境下で動作し、その影響に耐えるように設計されています。 当社は完全な浚渫船ガイダンスソリューションを提供しているため、お客様との窓口は1つだけです。ハードウェアの問題であれ、ソフトウェアの質問であれ、当社の熟練したサポートチームがお客様をサポートし、問題を解決することで、ダウンタイムを最小限に抑え、効率を高めることができます。 私たちのサポートチームは、各プロジェクトに最初から参加しています。浚渫船のセットアップの準備とテストをオフィスで行い、出荷前にすべてが動作可能であることを確認します。現地では、システムのインストールとキャリブレーションを担当します。さらに、現場でのトレーニングも行いますので、オペレーターはシステムの操作方法を知り、プロジェクトはスムーズかつ効率的に進行します。 ...

積載量: 200,000, 80,000, 40,000 N

... ストロスマンラウンドトラックは、高精度で信頼性の高いカートトラックガイド機能の基礎となっています。車輪は、システムを確実にガイドしながら、最小限の転がり抵抗を保証します。重さ5トンまでの重量物でも手で移動させることができます。硬化研磨鋼製のラウンドレールとボールベアリング鋼製のホイールは、長寿命設計です。 RoundTrackは建物の床と同一平面に設置されているため、フォークリフトやプラットフォーム・フロア・トラックでの移動が可能です。さらに、つまずく危険性がないため、作業時の安全性が最適化されます。両側のクランププロファイルにより、アルミニウムプロファイルが損傷した場合の交換が容易です。 高いエネルギー効率 -鋼鉄と鋼鉄（RoundTrack上の車輪）による最小の転がり抵抗 -必要最小限の駆動力 -重量物や大荷重を移動するための低動力 床の摩耗がない -車輪による点荷重がない -ホールの床に轍ができない -トラックガイドカートのエリアでは床のメンテナンスが不要です。 -例えば、フォークリフトやパレットトラックがRoundTrackの上を簡単に走行できます。 -つまずきの危険性がないため、作業時の安全性が最大限に高まります。 メンテナンスとエネルギーコストの削減（TCO） -摩耗による部品交換が不要 -ドライブウェイの修理が不要 -サービス・メンテナンス・ステーションが不要 -最小限の摩擦によるエネルギーコストの削減 ...

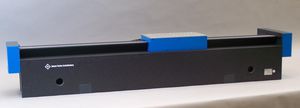

... 高精度な直線経路の精度を実現。 真直度や平行度の測定課題に最適です。 構造 JFA-Guidanceシステムは、天然の硬質石である花崗岩のダブテールレールの精密な面で案内するエアベア式のスライドで構成されています。スライドは摩耗せず、ほぼ無摩擦で動かすことができます。実現可能な動作精度は、基本的にガイドレールの精度によって決まります。例：0.001/1,000mmのパスの精度。 アプリケーション JFAのガイダンスシステムは、様々な用途に使用できます。 >測定器 - 真直度や長さを高精度に測定するためのガイドベースとして。 >マシニングセンター：高精度なリニアモーションスライドとして 水平および垂直方向のアプリケーション。長さ測定システムとモータードライブの組み合わせが可能です。短い経路にはベルトドライブをお勧めします。ベルトドライブは簡単に実現できます。達成可能な走行速度は、カップリング力に依存します。 テクニカルデータ >軌道の精度は、システムが設置されている特定の取り付け面と周囲の条件の精度に準拠しており、例えば、0.001/1000mmよりも優れています。 >ダブテールレールの取り付けは、技術的なグラニットパーツにネジで固定します。 >レールの長さは必要に応じて、単一または複数のパーツに分けられます。 >オイルや水を含まない、ろ過された圧縮空気で動作。必要な動作圧力：6バール。 ...
