モノブロック車輪 V

ステンレススチール製滑らかな仕上げボール状

概要

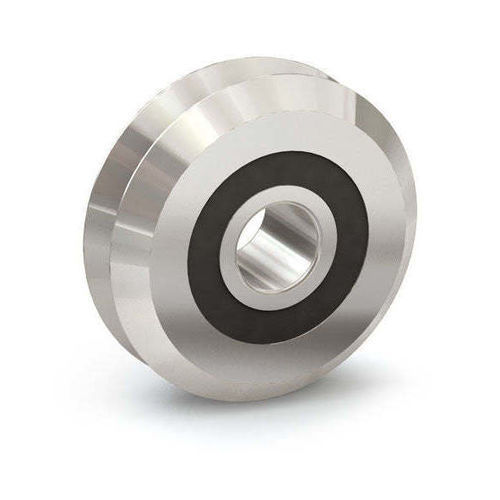

VホイールはV形の走行面を持つ精密カムローラーベアリングで、対応するVレール、90°トラック、または互換性のある丸軸表面上を走行するように設計されています。PBC LinearのV-Guide®シリーズ用Vホイールは、径方向および軸方向の荷重を処理するための二列の斜め接触ベアリング構造を採用し、案内部品での安定した移動を実現します。外径は20、30、45、60 mmが用意され、材料およびシールのバリエーションが複数あります。

主な特長

• 径方向および軸方向の複合荷重に対応する二列斜め接触設計
• 外径：20 mm、30 mm、45 mm、60 mm
• 材料：52100ベアリング鋼、440ステンレス鋼
• シール：シールド、シールド（常時給脂）、二重シール（ステンレス）
• 固定位置用の同心ブッシングおよびプレロード調整用の偏心ブッシング（303ステンレス）に対応
• 内外90°レールおよび互換性のある丸軸表面に使用可能

性能と定格（製品データより）

• 径方向荷重容量：最大9,991 N（2,246 lb）
• 軸方向荷重容量：最大2,313 N（520 lb）
• 使用温度範囲：-20 °C〜80 °C（-4 °F〜176 °F）
• 最大回転速度：16,000 rpm
• 許容線速度：最大13.23 m/s

製品表
品番 | 直径（mm / in.） | 重量（g / oz） | 径方向荷重（N / lb） | 軸方向荷重（N / lb） | 材料 | 特徴
VW1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 52100ベアリング鋼 | Shielded
VWS1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 52100ベアリング鋼 | Sealed
VWSS1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 440ステンレス鋼 | Sealed
VWSSXD1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 440ステンレス鋼 | Double Sealed
VW2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 52100ベアリング鋼 | Shielded
VWS2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 52100ベアリング鋼 | Sealed
VWSS2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 440ステンレス鋼 | Sealed
VWSSXD2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 440ステンレス鋼 | Double Sealed
VW3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 52100ベアリング鋼 | Shielded
VWS3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 52100ベアリング鋼 | Sealed
VWSS3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 440ステンレス鋼 | Sealed
VWSSXD3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 440ステンレス鋼 | Double Sealed
VW4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 52100ベアリング鋼 | Shielded
VWS4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 52100ベアリング鋼 | Sealed
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 440ステンレス鋼 | Sealed
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 440ステンレス鋼 | Double Sealed

材料とシールの選択

• 材料：52100ベアリング鋼（焼入れされた走行面）および440ステンレス鋼（耐食性）
• シールドベアリング：軽微な汚染からの保護
• シールベアリング：常時潤滑のシールにより粉塵や湿気から保護
• 二重シールのステンレス仕様：より過酷な環境向けに汚染物からの保護を強化

ブッシュと取り付け

• 対応ブッシュ：固定位置用の同心ブッシュ、プレロード/フィット調整用の偏心ブッシュ
• ブッシュ材質：303ステンレス鋼；インチまたはミリのハードウェアで使用可能

用途

• オートメーションおよびロボティクス
• コンベヤーおよび物流搬送
• 産業機械および製造設備
• 医療・研究用機器

技術仕様

• 利用可能な直径：20 mm、30 mm、45 mm、60 mm
• 径方向荷重容量：最大9,991 N（2,246 lb）
• 軸方向荷重容量：最大2,313 N（520 lb）
• 使用温度範囲：-20 °C〜80 °C（-4 °F〜176 °F）
• 最大回転速度：16,000 rpm
• 許容線速度：最大13.23 m/s
• ベアリング種類：shielded（52100）、sealed（52100）、stainless sealed（440）、double-sealed stainless（440）
• ブッシュ：303ステンレス製の同心および偏心オプション（インチまたはメトリックのハードウェア）
• 設計：V形走行面を持つ二列斜め接触ローラーベアリング
• 互換レール：内外90°レールおよび丸軸表面
