ローラーリニアガイド MB10 series
スチール精密ダブテール

ローラーリニアガイド
ローラーリニアガイド
ローラーリニアガイド
ローラーリニアガイド
ローラーリニアガイド
ローラーリニアガイド
ローラーリニアガイド
お気に入りに追加する
商品比較に追加する


特徴

技術
ローラー
その他の特徴
スチール, 精密, ダブテール, ベルト伝動装置
レールの長さ

7.24 in

レ-ルの長さ

8 in

詳細

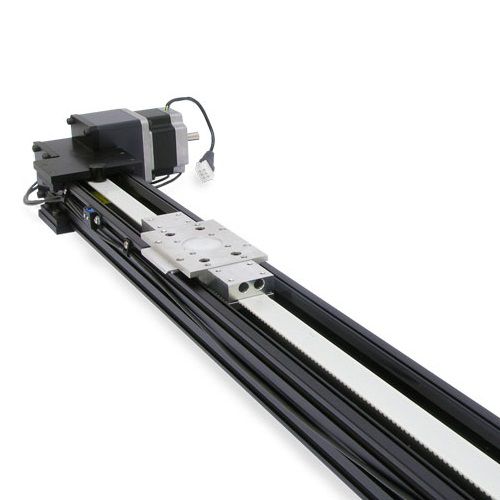

このベルト駆動BiSlideステージは、最大220インチ(5.6メートル)までの多くの標準長さで利用できます。ダイレクト・ドライブ・モーターと高出力コントローラーを使用して、1 秒あたり最大 9.9 フィート (3 m) の速度を処理するように設計されています。このBiSlide構成は、モーター駆動型としてのみ利用可能です。 Velmexベルト駆動BiSlideシステムは、リニアダブテールステージに90度に取り付けられたモーター/ギアボックスで組み立てられています。モーター/ギアボックスはステンレススチール製のプーリーと結合し、スチール製の強化精密タイミングベルトを駆動します。最大可搬重量は45.36 kgです。 ベルト駆動BiSlideはリニアVelmex BiSlideアセンブリの構成であるため、世界的に有名なBiSlideステージと同じ機能と利点を多く備えています。 単軸 - ベルト駆動 BiSlide アセンブリは電動リニアステージです。平行結合を含む単軸または多軸システムとして構成できます。標準のベルトドライブは10インチから220インチまでの移動距離で10インチ刻みでご利用いただけます。スタイルの違いは追加されたオプションによって異なります。(写真は1軸ベルト駆動BiSlideです) ご注意:特殊用途向けに10 "と20 "のベルト駆動BiSlidesを提供していますが、30 "以下の長さの移動は、高速または連続した負荷がかかる用途での実用的な使用にはお勧めできません。 平行結合 - 写真はBiSlideフレームシステム上のX軸平行結合ベルト駆動BiSlideです。Y軸は別のシングルリニアベルト駆動BiSlideです。Z軸はリードスクリュー式BiSlideです。平行結合BiSlideも参照してください。

---

ビデオ

カタログ

この商品のカタログはありません。

VELMEX, Inc.の全カタログを見る
*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
