ボールベアリングリニアガイド
ボールベアリングリニアガイド
Compact Rail

レールの長さ: 18, 28, 35, 43, 63 mm
レ-ルの長さ: 160 mm - 4,080 mm
積載量: 0 N - 15,000 N

ベアリングとカーボンスチールの冷間引き抜き C 型プロファイル、高周波焼き入れ及び研削された転動面をもつミスアライメント吸収可能なリニアガイド コンパクトレールは、硬いスチール、高精度なラジアルボールベアリングスライダー、高周波焼き入れの転動面をもつスチールリニアレールから成るリニアシステムです。ミスアライメント吸収が可能で、プロジェクトの簡素化、パフォーマンス向上、アプリケーション全体のコスト削減につながります。コンパクトレールは、表面を含む機械加工されていない全ての面への設置が簡単に行えます。 コンパクトレールは、ボールベアリングをもつ頑丈なスチールスライダー、セルフセンタリングヘッドをもつワイパー、内部部品保護のためのサイドシールとシーリングストリップの特徴をもっています。スライダーボディは精巧に機械加工がされた、光沢のあるフラットな表面処理となっています。スライダーヘッドには特別な徐放性フェルトパッドが装着されており、スライダーボディの動きに合わせて自由に回転できます。そのためフェルトは常に転動面と接し、最適な潤滑を保証します。フェルトにはヘッド前面にある再給油専用のアクセスポイントから、シンプルにシリンジの給油器によって、グリースを差すことができます。 転動面はCプロファイル内側にあり、汚染物質から保護します。加えてスライダーのシール処理と、異なる防錆処理によりコンパクトレールを、より厳しい環境でも信頼性あるものにします。 コンパクトレール コンパクトレールは3つの製品シリーズから構成されます:固定ベアリングのTレール、平行度誤差吸収ベアリングのUレール、そしてフローティングベアリングのKレールです。これらを組み合わせることで、2面でセルフアライニングシステムをつくることができ、アキシャル方向は最大3.9mm、ラジアル方向は最大±2°の吸収が可能です。 コンパクトレールプラス コンパクトレールプラスのリニアガイドは、高荷重に耐えるため複列ボールベアリングと、凸状の転動面を持つ高剛性なレール、頑丈で新しいスチールスライダー、サイドシール、そしてフローティングワイパーという特徴をもっています。コンパクトレールプラスは、荷重、スピード、サイクル、そして作業環境の観点から最も過酷なアプリケーションのために設計されました。ミスアライメント吸収機構を維持しつつ、これらはこの製品群を唯一無二のものにします。

その他の商品を見る
Rollon
ボールベアリングリニアガイド
ボールベアリングリニアガイド
X-Rail

レールの長さ: 20, 30, 26, 40, 45 mm
レ-ルの長さ: 160 mm - 4,000 mm
積載量: 3,240 N

X-Rail ボールベアリングラジアルスライダを備えたステンレス鋼、亜鉛めっきまたは窒化ステンレスガイド 製品概要 Xレールはステンレススチールもしくはスチール製のレールとローラータイプのスライダーのリニアガイドです。特に費用対効果と防錆を求められるアプリケーションに有効です。成形されたレースウェイを有するリニアガイドと平坦なレースウェイを有するリニアガイドは、ステンレス鋼、亜鉛メッキ、窒化金属シートのいずれかでご利用いただけます。レールはTレールとUレールの2つのタイプが用意され、組み合わせることによって取り付け面の平行度誤差を吸収することができます。 •リニアガイドには5種類の幅があります:20、 ...

その他の商品を見る
Rollon
ボールベアリングリニアガイド
ボールベアリングリニアガイド
Curviline

レールの長さ: 16.5, 23 mm
レ-ルの長さ: 3,240 mm

Curviline ローラースライダーの曲線ガイド 製品概要 ローラースライダーを使用した、多才で革新的な曲線ガイド。固定半径レールもしくは可変半径レール、直線起動も組み合わせることができる。スライダーは亜鉛メッキが施されたスチール製。どんな径のレールにも予圧をかけることができる。 レール幅サイズ 16 / 23mm スライダーとレールは亜鉛メッキ処理(ISO2081) 最大ストローク3000mm 1本のレールにおいて直線と曲線を組み合わせることが可能 どんな径のレールにおいても全てのレール長において予圧をかけることができる。 少ない数量で自由な径のレールを低価格でオーダー可能 カーヴィラインは特殊な曲線移動のアプリケーションに使用されます。2つのレールサイズをお客様の自由な設計に合わせて製作できます。 主要アプリケーション例 鉄道車両用曲線ガイド 船舶用ドア パッケージング機 食品機械 主な特徴 Curvilinear ...

その他の商品を見る
Rollon
ボールベアリングリニアガイド
ボールベアリングリニアガイド
KUVE series

レールの長さ: 68 mm - 142 mm
レ-ルの長さ: 55.6 mm - 97.5 mm

... 4列リニアボールベアリングとガイドウェイアセンブリ 4列KUVEリニアボールガイドシステムは、INAのモノレールガイドシステムの中でも最も汎用性が高く、拡張性に優れた製品です。これらのユニットは、ボールシステム、ガイドレール、キャリッジ端面の一体型弾性ワイパー、キャリッジの上下面のシールストリップ、プラスチック製の閉塞プラグを備えた少なくとも1つのキャリッジで構成されています。 KUVEリニアボールガイドレールは、最大加速度150m/s2、最大速度300m/min、動作温度範囲-10℃~100℃に適しています。これらの製品は、ストローク長が長く、無制限、高荷重、高剛性、低摩擦のアプリケーションに使用されます。 リニアボールベアリングとリニアガイドウェイは、モノレールガイドシステムの中で最も広範で複雑なグループです。これらのリニアガイドシステムは、高い耐荷重性と剛性を備えており、高い走行精度と位置精度、そして低摩擦で重い荷重を移動させなければならない場合に使用されます。このリニアガイドシステムはプリロードされており、ストローク長が無制限のロングストロークに適しています。 動作条件に応じて、最大150m/s2の加速度値と最大360m/分の速度が可能です。ガイドシステムは、転動体を備えた少なくとも1つのキャリッジ、ガイドウェイ、1つまたは2つのプラスチック製または真鍮製のクロージングプラグで構成されています。 ...

その他の商品を見る
Schaeffler Technologies AG & Co. KG/シェフラー
ボールベアリングリニアガイド
ボールベアリングリニアガイド
KUSE series

レールの長さ: 63 mm - 120 mm
レ-ルの長さ: 30 mm - 60 mm

... 6列リニアボールベアリングとガイドウェイアセンブリ 6列のKUSEリニア循環式ボールベアリングおよびガイドウェイアセンブリは、最高の耐荷重と剛性を持つボールをベースにしたガイドシステムです。これらのシステムは、ボールシステム、ガイドウェイ、キャリッジ端面の一体型弾性ワイパー、キャリッジ下面のシールストリップ、プラスチック製の閉塞プラグを備えた少なくとも1つのキャリッジで構成されています。 KUSEのリニア循環式ボールベアリングとガイドレールは、最大加速度150 ...

その他の商品を見る
Schaeffler Technologies AG & Co. KG/シェフラー
ボールベアリングリニアガイド
ボールベアリングリニアガイド
KUVS1 series

レールの長さ: 30 mm - 116 mm
レ-ルの長さ: 11 mm - 18 mm

... リニアボールベアリングユニットを備えたリニアガイドシステムは、リニアボールベアリング、キャリッジ、ガイドウェイで構成されています。支持点間の距離が長く、クリアランスの調整が可能で、標準品質クラスG3を備えています。 フルコンプリートシューは、ガイドウェイの片側または両側を走行し、小型でありながら高い負荷容量を持っています。このシューを客車にボルトで固定すると、ガイドウェイとともに4列のリニアボールベアリングとガイドウェイ組立体を形成します。ガイドウェイと連動してギャップシールを形成する対向面と長手方向のスクレーパが、四方のシューをシールします。リニアボールベアリングユニットは、再潤滑が可能です。 キャリッジは、アルマイト処理されたアルミニウム製のベースと2つのリニアボールベアリングユニットで構成されています。隣接する構造物に取り付けるために、キャリッジにはT溝があります。キャリッジの側面にある3本のネジでクリアランスを調整することができ、ネジはシューの背面に押し付けられます。 ガイドウェイは、ガイドウェイの片側または両側に軌道面があります。これらは焼入れ鋼で作られており、全面が研磨されています。 ...

その他の商品を見る
Schaeffler Technologies AG & Co. KG/シェフラー
ケージボールリニアガイド
ケージボールリニアガイド
ITS 064

レ-ルの長さ: 25 cm - 50 cm
積載量: 100 N - 300 N

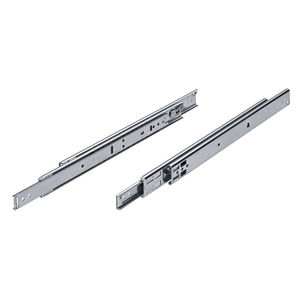

... ボールベアリングスライド 耐荷重はペアで30kgまで スライドの長さ 250 - 500 mm 非常に滑らかで静かな動作 スライド長さの80%までの移動が可能 ショックは40年以上にわたり、リニアモーションテクノロジーの分野でテレスコピックボールベアリングスライドを開発・製造してきました。ショックのテレスコピックボールベアリングスライドは、40年以上にわたりリニアモーションテクノロジーの分野で開発・製造されています。ショックのテレスコピックスライドの技術的性能は、ボールベアリングスライドの優れた物理的特性に基づいています。 - ...

ボールベアリングリニアガイド
ボールベアリングリニアガイド
ITS 016

レ-ルの長さ: 20 cm - 70 cm
積載量: 200 N - 650 N

... ボールベアリングスライド 耐荷重:65kg/ペア スライドの長さ 200 - 700 mm スライド長さの80%までの移動が可能 ショックは40年以上にわたり、リニアモーションテクノロジーの分野でテレスコピックボールベアリングスライドを開発・製造してきました。ショックのテレスコピックボールベアリングスライドは、40年以上にわたりリニアモーションテクノロジーの分野で開発・製造されています。ショックのテレスコピックスライドの技術的性能は、ボールベアリングスライドの優れた物理的特性に基づいています。 - ...

ボールベアリングリニアガイド
ボールベアリングリニアガイド
ITS 044

レ-ルの長さ: 20 cm - 70 cm
積載量: 150 N - 600 N

... ボールベアリングスライド 耐荷重はペアで60kgまで スライドの長さ 200 - 700 mm 移動量はスライド長さの100%以上 ショックは40年以上にわたり、リニアモーションテクノロジーの分野でテレスコピックボールベアリングスライドを開発・製造してきました。ショックのテレスコピックボールベアリングスライドは、40年以上にわたりリニアモーションテクノロジーの分野で開発・製造されています。ショックのテレスコピックスライドの技術的性能は、ボールベアリングスライドの優れた物理的特性に基づいています。 - ...

耐腐食性リニアガイド
耐腐食性リニアガイド
FDG-K

レールの長さ: 37 mm - 120 mm
レ-ルの長さ: 200 mm - 4,000 mm
積載量: 620 N - 6,300 N

... FDGタイプのアルミ製ローラーガイドは、ステンレス製の軌道面とボールベアリングを備えています。環境の影響を受けにくく、お求めやすい価格となっています。 フランケのFDGリニアガイドは、ほぼすべての業界の直線運動タスクに適しています。特に、過酷な環境でのコスト重視のアプリケーションや、負荷容量に対する要求が低い場合には説得力があります。レールエレメントの長さは200mmから4000mmまで製造可能で、ご要望に応じてエンドレスに連結することもできます。 特徴 製品タイプ - ...

高移動速度リニアガイド
高移動速度リニアガイド
FDH-K

レールの長さ: 70 mm - 120 mm
レ-ルの長さ: 200 mm - 4,000 mm
積載量: 3,700 N - 24,300 N

... FDH型アルミ製ローラーガイドは、レスポンスが良く、高加速時にもスムーズに走行できるのが特徴です。 Franke FDHリニアガイドは、特にダイナミックなピック&プレースアプリケーションでの直線運動タスクに適しています。アンギュラコンタクトボールベアリングを使用したローラーを備えており、駆動源としてリニアモーターを使用する場合など、最高の加速度と速度を実現します。レールエレメントの長さは200mmから4000mmまで製造可能で、要望に応じてエンドレスに連結することもできます。 特徴 製品タイプ - ...

ボールベアリングリニアガイド
ボールベアリングリニアガイド
EZP series

レ-ルの長さ: 1 in - 18 in

... ピックアンドプレースマシンの精度と信頼性の要件を要求するために設計された堅牢なスライド EZPシリーズのピックアンドプレース空気圧式リニアスライドは、正確さを犠牲にすることなく、ピックアンドプレース装置を確実に作動させるために頑丈に作られています。結合された横および縦の動きを提供して、EZPシリーズの統合され、密封された線形玉軸受はよい精密を保障するために近く遊びなしの操作を提供する。組の軸受けは高力アルミニウムエンドキャップで収容され、それらの間のスペースはそれらに高負荷容量を提供するために打撃の長さと増加します。スライドの頑丈な設計には、ハードコートされたアルミニウム製のシリンダーチューブ、硬質クロムメッキされた303ステンレススチール製のピストンロッド、およびケース焼入れされた研削またはステンレススチール製のガイドシャフトが含まれています。一部のモデルでは、スライドの片方または両方に3つのポジションを提供しています。 主な仕様 特徴 - ...

ボールベアリングリニアガイド
ボールベアリングリニアガイド
ARD/HRD/ERD

レールの長さ: 15 mm - 53 mm
積載量: 15.6 N - 209 N

... ARD/HRD/ERDシリーズ カバーストリップ付き標準4列ボールベアリングリニアガイド 製品の特徴 - カバーストリップを装備 - 高い防塵効果 - 取り付けが簡単 - 全てのサイズに対応15-55 - カバーストリップの長さは、ガイドレールと ガイドレールの長さと同じ - 両端に固定装置を装備 LRR超低背タイプ より低い外付けトルクや慣性力が求められる条件に適しており、高さと重心の低さを組み合わせて、よりコンパクトな製品となっている。ARR、HRR、LRRの各ブロックは、同じレールを共有しており、負荷容量や耐用年数も同様です。 MXL超長尺ブロックタイプ MXLモデルの超ロングブロックは、業界標準のMLブロックと比較して、より大きな荷重、剛性、衝撃緩和能力を備えています。超高剛性・超高精度を必要とする工作機械に最適です。 高剛性ステンレス製補強板 プレート(標準装備) L字型のブロック本体は、端面と底面のネジでロックされています。また、本体底面にはボイトを設け、補強板を強固に固定することで、樹脂製マウントの割れによる不要なブロックの破損を防止します。詳しくは06ページをご覧ください。 メタルプラスティックキャップ(標準仕様 ...

ボールベアリングリニアガイド
ボールベアリングリニアガイド

積載量: 0 N - 6,000 N

... Simplicity™ リニアベアリングに基づくMini-Railミニチュアリニアガイドは、5つの便利なサイズのリニアガイドに代わる交換可能な代替品を提供します。 信頼性が最も重要な費用対効果の高いソリューション。 リニアベアリングは耐腐食性を提供することができます。 自己潤滑式リニアシステム。 リニアベアリングは、7 ~ 20mmの小型プロファイルレールと交換可能です。 静かで滑らかな操作。 振動を減衰させます。 リニアベアリングは壊滅的に故障しません。 ...

ボールベアリングリニアガイド
ボールベアリングリニアガイド
DualVee® series

... DualVee®-リニアヴィー溝ガイドホイール 信頼性の高いダイナミックなリニアモーションを実現するために、Bishop-Wisecarverの革新的なDualVee ガイドホイール設計は比類のないものです。 この触発されたボールベアリングベースのガイドホイールは、最も極端な条件でも静かで低摩擦の動きを提供します。 多様なサイズ、材質を揃え、柔軟な取り付けオプションを備えており、正確な仕様やニーズに合わせてシステムを自由にカスタマイズできます。 Bishop-Wisecarverは、当社のDualVeeモーション技術製品ラインからの多くの製品の1つで、制限なしモーションを提供することを許可します。 ...

その他の商品を見る
BISHOP-WISECARVER
ボールベアリングリニアガイド
ボールベアリングリニアガイド
PRT

レールの長さ: 40 mm
レ-ルの長さ: 0 mm - 1,000 mm

その他の商品を見る
PBC Linear
ボールベアリングリニアガイド
ボールベアリングリニアガイド
0115RS

レールの長さ: 35.3 mm
レ-ルの長さ: 305 mm - 1,016 mm
積載量: 50, 60 N

ボールベアリングリニアガイド
ボールベアリングリニアガイド

レールの長さ: 47 mm - 120 mm
レ-ルの長さ: 63.8 mm - 180 mm

ボールベアリングリニアガイド
ボールベアリングリニアガイド

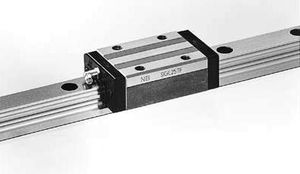

SGL series

積載量: 0.52 N - 3.8 N

その他の商品を見る
NB Europe
ボールベアリングリニアガイド
ボールベアリングリニアガイド
GBD series

レ-ルの長さ: 20 mm - 480 mm

ボールベアリングリニアガイド
ボールベアリングリニアガイド
SMA-xx series

レールの長さ: 15 mm - 23 mm

ボールベアリングリニアガイド
ボールベアリングリニアガイド
116RC

レ-ルの長さ: 94.5, 142 in

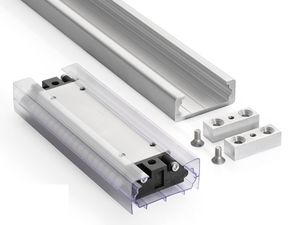

... 最先端のスライディングソリューション。ADAに準拠した直線的な動きとデザインで、116RCモデルは、大型スクリーン、パネル、可動壁、納屋のドアなどにも対応する、引き戸市場における革新的な製品です。 最大793ポンドの荷重をサポートします。 2種類の長さから選べるアルミトラック:94.5 "と142" 5ポンド以下の吸引力(ADA準拠設計) 定格荷重793 lbs. 2種類の長さから選べるアルミトラック:94.5 "と142" トラックは、長さを調整するためにカットまたは突き合わせて使用することができます。 循環式ボールキャリッジには、ステンレス鋼(高負荷用)またはポリマー(静かな動き用)ボールベアリングが付属しています。 トラックごとに複数の客車をサポート スライドドアに取り付けることができます(ドア金具を参照)。 RoHS対応 定格荷重の詳細 トラックは、サイド、フラット、または垂直に取り付けられている場合があります。 フラットマウントトラックは、ボールキャリッジが上下に向いている場合があります。 耐荷重は、使用するカセット・キャリッジの数量と取付方法によります。詳細は技術資料をご覧ください。 特殊機能 耐食性 トラックには、固定穴とエンドストップの両方にドリルマークが付いています。 コンポーネント。 AL0116-0240RC 94.5インチアルミトラック(x1) AL0116-0360RC 142インチアルミトラック(x1) SS0116-CASSRC キャリッジ ...
