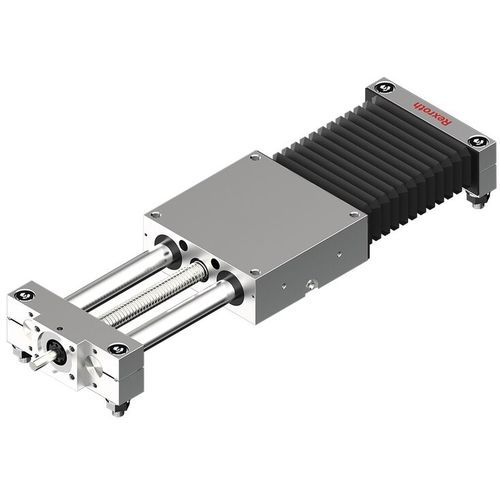

スライドリニアガイド SGK series

ボール状精密アルミニウム

ボールねじ駆動式密閉型リニアモーションスライド SGK、サイズ 85 製品説明 支持不要の設置が可能な密閉型 高い送り力 汚染レベルの高い環境に特に適しています（密閉ベローズ） 大きなリードによる高速移動 レックスロート製高精度ボールねじアセンブリ（圧延仕様）、DIN 69051に準拠した公差等級T7、バックラッシュのない円筒ナットを採用 ガイドシステムの両側における集中潤滑（グリース潤滑）による コスト効率の高いメンテナンス 位置決め機能とねじ山による簡単なモーター取り付け 豊富なアクセサリーを取り揃えています 技術仕様 公称サイズ [mm] SGK-085 リニア軸のバリエーション ボールねじアセンブリ付き密閉型 最大加速度 amax [m/s²] 27.0 最大許容直線速度 vmax [m/s] 0.25 最大長さ Lmax [mm] 1000.0 動的許容荷重（ガイドウェイ） Cgw [N] 2700 動的許容荷重（固定軸受） Cfb [N] 5280 ボールねじアセンブリの動的許容荷重 Cbs [N] 2250 動的ねじりモーメント許容荷重 Mt [Nm] 56.0 動的縦方向モーメント許容荷重 ML [Nm] 62.0 x軸周りの最大許容動的ねじりモーメント Mx max [Nm] 18 y軸周りの最大許容動的ねじりモーメント My max [Nm] 19 z軸周りの最大許容動的ねじりモーメント Mz max [Nm] 19 y方向の最大動的荷重 Fy max [N] 840 レックスロス製サーボモーター使用時の許容周囲温度（最小 ... 最大） 0 °C ... 40 °C 注：レックスロス製サーボモーター使用時の許容周囲温度（最小～最大） 露点以下にならないこと 重量 [kg] 0 z方向の最大動的荷重 Fz max [N] 840
