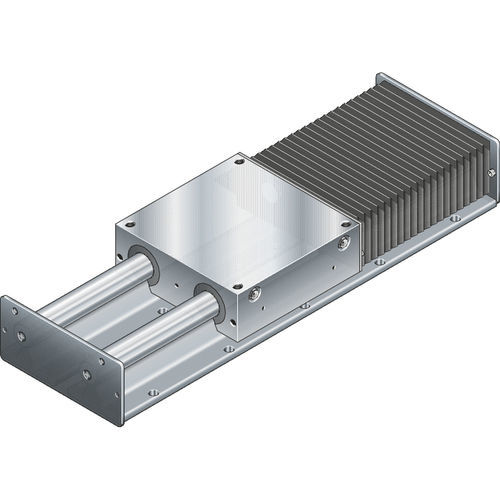

スライドリニアガイド SOO series

スチール製精密アルミニウム

リニアモーションスライド、開、ドライブSOOなし、サイズ 100 詳細 開放型フォーマットで支柱なし自立設置可能 シャフト支持レールにより長い長さが可能 ベローズカバー付き 仕様 製品属性 - 公称寸法 [mm] SOO-100 リニアシャフト仕様 開、ドライブなし 最大加速度 amax [m/s²] 150.0 注意事項最大加速移動amax ドライブSGO/SOOのないリニアモーションスライドでは、SGK/SOKとは異なり、加速の制限因子となるボー ルねじアッセンブリはありません。 許容最大直線速度 vmax [m/s] 3.0 注記 最大許容速度vmax 最大5m/sまでの速度が可能。残余耐用年数はプラスチックの部品の摩耗の加速によって制限されます。 最大長さ Lmax [mm] 4000.0 動荷重容量、リニアガイド Cgw [N] 3440 動的ねじれモーメント荷重容量 Mt [Nm] 39.0 動的な縦のモーメント ML [Nm] 41.0 X軸に関する最大の許容可能な動的ねじりモーメント Mx max [Nm] 16 Y軸に関する最大の許容可能な動的ねじりモーメント My max [Nm] 17 Z軸に関する最大の許容可能な動的ねじりモーメント Mz max [Nm] 17 y-方向の最大動荷重 Fy max [N] 1260 注記 Rexroth サーボモータ使用時の許容周囲温度（最小～最大） 0 °C ... 40 °C 注記 レックスロスのサーボモータ使用時の許容周囲温度（最小～最大） 露点を下回らないこと 重量 [kg] 0 z-方向の最大動荷重 Fz max [N] 1260
