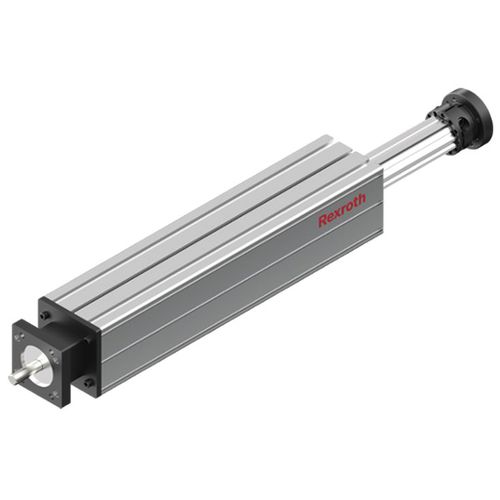

ボールねじリニアモジュール VKK series

アルミニウム製フレーム単軸コンパクト

供給モジュール、ボールねじアセンブリVKK付き、サイズ 50 詳細 つのゼロクリアランスのボールレールシステムを備えた極めてコンパクトなアルミニウム製プロファイル (フレーム) バックラッシ不要ののナットシステム付きで。公差精度等級7の一体型高精度ボールねじアッセンブリ (BSA) 仕様 製品属性 - 公称寸法 [mm] VKK-050 リニアシャフト仕様 ボールねじアセンブリ 最大移動範囲 smax [mm] 378.0 注記 最大許容移動範囲 最大長さでの最大移動経路 (ベローズなし)。 最大加速度 amax [m/s²] 27.0 許容最大直線速度 vmax [m/s] 1.16 注記 最大許容速度vmax すべての長さで 最大長さ Lmax [mm] 480.0 動荷重容量、リニアガイド Cgw [N] 6950 動荷重容量、固定ベアリング Cfb [N] 4000 動荷重容量、ボールねじドライブ Cbs [N] 3800 動的ねじれモーメント荷重容量 Mt [Nm] 97.0 動的な縦のモーメント ML [Nm] 61.0 最大許容ねじりモーメント Mt max [Nm] 48 最大許容縦荷重モーメント ML max [Nm] 30 注記 Rexroth サーボモータ使用時の許容周囲温度（最小～最大） 0 °C ... 40 °C 注記 レックスロスのサーボモータ使用時の許容周囲温度（最小～最大） 性能減損発生は40°Cから 機械システム用許容周囲温度（最小～最大） -10 °C ... 60 °C 注記 機械システム用許容周囲温度（最小～最大） 露点を下回らないこと 重量 [kg] 0
