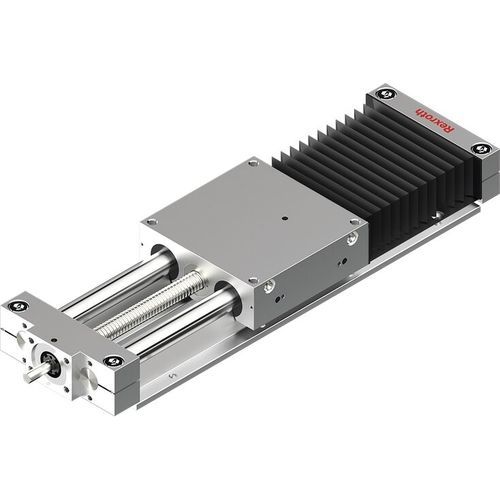

スライドリニアガイド SOK series

ボール状精密アルミニウム

リニアモーションスライド、開、ボールねじドライブSOK付き、サイズ 85 詳細 開放型フォーマットで支柱なし自立設置可能 シャフト支持レールにより長い長さが可能 高いフィード力 レクスロス高精度ボールねじアッセンブリ、ロールド設計、公差精度T7、DIN 69051準拠、バックラッシなし の円筒状ナット付き 大きなリードによる速い横行速度 廉価なメンテナンスを実現する、ガイドシステムの両サイドからのワンポイント潤滑 (グリス潤滑) ベローズカバー付き シンプルなモータ取付が可能なセンタリング凹部とねじ溝 幅広い範囲のアクセサリーあり 仕様 製品属性 - 公称寸法 [mm] SOK-085 リニアシャフト仕様 開、ボールタイプのスクリュードライブ付き 最大加速度 amax [m/s²] 27.0 許容最大直線速度 vmax [m/s] 0.25 最大長さ Lmax [mm] 1000.0 動荷重容量、リニアガイド Cgw [N] 2850 動荷重容量、固定ベアリング Cfb [N] 5280 動荷重容量、ボールねじドライブ Cbs [N] 2250 動的ねじれモーメント荷重容量 Mt [Nm] 25.0 動的な縦のモーメント ML [Nm] 27.0 X軸に関する最大の許容可能な動的ねじりモーメント Mx max [Nm] 10 Y軸に関する最大の許容可能な動的ねじりモーメント My max [Nm] 11 Z軸に関する最大の許容可能な動的ねじりモーメント Mz max [Nm] 11 y-方向の最大動荷重 Fy max [N] 1020 注記 Rexroth サーボモータ使用時の許容周囲温度（最小～最大） 0 °C ... 40 °C 注記 レックスロスのサーボモータ使用時の許容周囲温度（最小～最大） 露点を下回らないこと 重量 [kg] 0 z-方向の最大動荷重 Fz max [N] 1020
