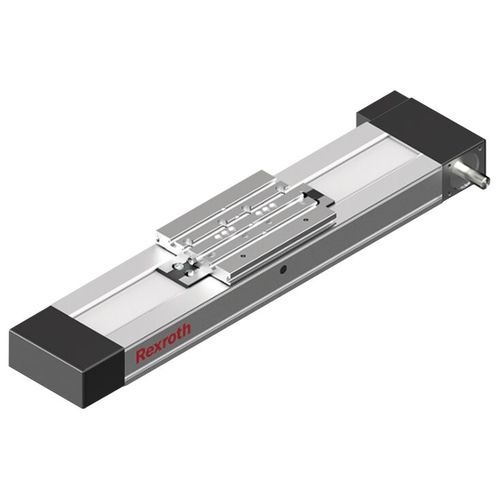

ボールねじリニアモジュール CKR series

鋸歯状ベルト式単軸コンパクト

歯形ベルトドライブCKR付きコンパクトモジュール、サイズ70 詳細 ボールレールシステムとボールねじドライブ付きコンパクトモジュール、サイズ70、標準仕様 4つの異なる潤滑仕様 プレテンショニング済み歯付きベルト スマート歯付きベルトガイドは内部部品を保護します 最大長さ10000 mmもお引き受け可能です 繰り返し精度最大±0.05 mm 仕様 公称寸法 [mm] CKR-070 リニアシャフト仕様 歯付きベルトドライブ 最小移動範囲 smin [mm] 40 注記 最小移動範囲 smin 安定した潤滑配分を保証するため、最小移動距離を守ることが必要です。 最大加速度 amax [m/s²] 50.0 許容最大直線速度 vmax [m/s] 3.0 最大長さ Lmax [mm] 1500.0 動荷重容量、リニアガイド Cgw [N] 3830 動的ねじれモーメント荷重容量 Mt [Nm] 77.0 動的な縦のモーメント ML [Nm] 94.0 X軸に関する最大の許容可能な動的ねじりモーメント Mx max [Nm] 77 Y軸に関する最大の許容可能な動的ねじりモーメント My max [Nm] 94 Z軸に関する最大の許容可能な動的ねじりモーメント Mz max [Nm] 51 y-方向の最大動荷重 Fy max [N] 2070 z1方向の最大動荷重 Fz1 max [N] 3830 z2方向の最大動荷重 Fz2 max [N] 3830 Yシャフトの平面慣性モーメント ly [cm⁴] 5.62 Z軸の平面慣性モーメント lz [cm⁴] 51.6 注記 Rexroth サーボモータ使用時の許容周囲温度（最小～最大） 0 °C ... +40 °C 注記 レックスロスのサーボモータ使用時の許容周囲温度（最小～最大） 性能減損発生は40°Cから 機械システム用許容周囲温度（最小～最大） -10 °C ... +60 °C 注記 機械システム用許容周囲温度（最小～最大） 露点を下回らないこと 重量 [kg] 0 寸法 A (プロファイルド・レールシステム) [mm] 70 寸法 d H7 [mm] 8 寸法 D H7 [mm] 26.5 寸法 D1 H7 [mm] 10
