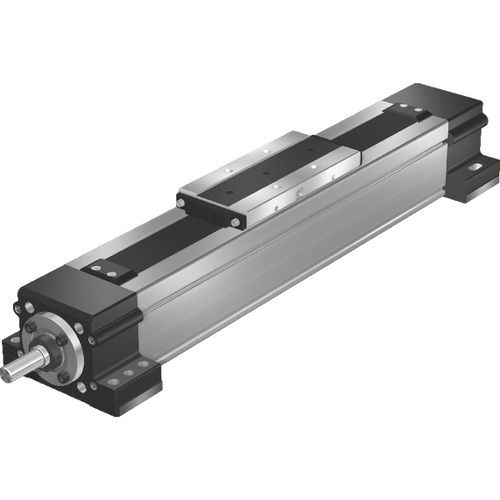

ボール状リニアガイドユニット AGK series

精密アルミニウムスチール製

ドライブユニット、閉、ボールねじドライブAGK付き、サイズ 40 詳細 AGK密閉型ドライブユニットは、エンクロージャとしてカバーストリップ付きアルミニウム製保護プロフ ァイルと同様に、取付準備済みのドライブシャフト、ボールねじアッセンブリ、ナットハウジング、およ びピロー形ブロックから構成されています Lmaxまでの長さでの適切な3つのサイズ レックスロス ボールネジ アセンブリは、オプションとして、鋼製またはポリウレタン製の止水板付保護 外枠によって保護できます。 公差精度T5またはT7でDIN69051に準拠したロール設計で、バックラッシ不要のプレテンショニングさ れたボールねじアッセンブリによる駆動 長尺で高精度の大きなリード線により高トラバース速度 ピロー ブロック ハウジング上の機械加工された基準縁により、駆動ユニットの取付が迅速で、アライメ ントが簡単です より長尺での最高速度に対応した水平取付位置で使用するための必要に応じて選択可能な移動式ねじ受け 柔軟性を実現する多様な選択オプション シンプルなモータ取付が可能なセンタリング凹部とねじ溝 "リニアガイドのないリニアモーションシステム"のユニット完成品としての明確な構造の技術データ 起動が容易なパラメータ付きネームプレート 仕様 製品属性 - 公称寸法 [mm] AGK-040 リニアシャフト仕様 ハウジング付き、ボールタイプのスクリュードライブ付き 最大加速度 amax [m/s²] 50.0 許容最大直線速度 vmax [m/s] 1.47 最大長さ Lmax [mm] 5600.0 動荷重容量、リニアガイド Cgw [N] 54000 注記 Rexroth サーボモータ使用時の許容周囲温度（最小～最大） 0 °C ... 40 °C 注記 レックスロスのサーボモータ使用時の許容周囲温度（最小～最大） 性能減損発生は40°Cから 機械システム用許容周囲温度（最小～最大） -10 °C ... 60 °C 注記 機械システム用許容周囲温度（最小～最大） 露点を下回らないこと
