ボール状リニアガイドユニット AOK-020-NN-1
20 mm40 mm精密

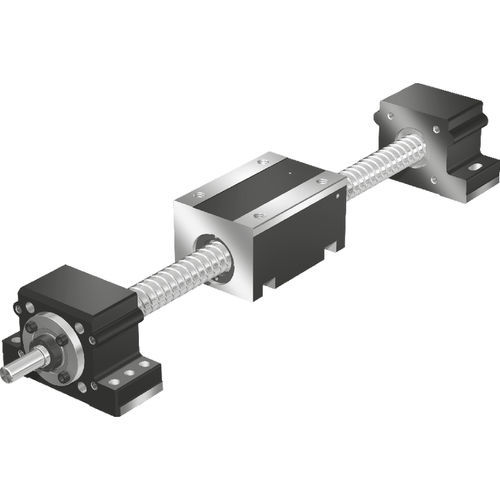

ボール状リニアガイドユニット - AOK-020-NN-1 - Bosch Rexroth - Linear Motion Technology - 20 mm / 40 mm / 精密

ボール状リニアガイドユニット - AOK-020-NN-1 - Bosch Rexroth - Linear Motion Technology - 20 mm / 40 mm / 精密 - 画像 - 2

お気に入りに追加する

商品比較に追加する

特徴

技術

ボール状

サイズ

20 mm, 40 mm

その他の特徴

アルミニウム, 精密, スチール製

レ－ルの長さ

3,000 mm, 4,000 mm, 5,000 mm
(118.11 in, 157.48 in, 196.85 in)

積載量

15,480 N, 34,200 N, 54,000 N

速度

1.5 m/s, 1.6 m/s, 2.5 m/s
(4.9 ft/s, 5.2 ft/s, 8.2 ft/s)

加速度

50 m/s²
(164 ft/s²)

動作温度

最大: 60 °C
(140 °F)

最少: -10 °C
(14 °F)

サイズ

20 mm, 32 mm, 40 mm
(0.79 in, 1.26 in, 1.57 in)

詳細

ドライブユニット、開、ボールねじドライブAOK付き、サイズ 20 詳細解放型の AOK 駆動ユニットはそのまま設置可能な駆動軸で、ナットおよびピローブロック付ボールねじ駆動装置と、オプションのナットハウジングにより構成されています Lmaxまでの長さでの適切な3つのサイズ固定ならびに浮動ベアリングの仕様、あるいは固定ベアリングのみの仕様が供給可能です DIN69051に準拠したロール設計での、高精度ボールねじアッセンブリによる駆動：公差精度T5あるいはT7のねじ、サイズおよびリードにあわせて選べる異なるナット仕様、(C1、C2およびC3から) 選択できる3つの異なるプリロードアルミニウムまたはスチール製のピロー形ブロックナットハウジングとピローブロック上の機械加工基準縁により、シャフトの迅速な取付と容易な位置合わせが実現長尺で高精度の大きなリード線により高トラバース速度ナットは、オプションで、長い潤滑間隔の間、前面潤滑ユニットで選択することができます柔軟性を実現する多様な選択オプションシンプルなモータ取付が可能なセンタリング凹部とねじ溝 "リニアガイドのないリニアモーションシステム"のユニット完成品としての明確な構造の技術データ起動が容易なパラメータ付きネームプレート仕様製品属性 - 公称寸法 [mm] AOK-020 リニアシャフト仕様ハウジングなし、ボールねじアセンブリ付き最大加速度 amax [m/s²] 50.0 許容最大直線速度 vmax [m/s] 2.53 最大長さ Lmax [mm] 3000.0 動荷重容量、リニアガイド Cgw [N] 15480 注記 Rexroth サーボモータ使用時の許容周囲温度（最小～最大） 0 °C ... 40 °C 注記レックスロスのサーボモータ使用時の許容周囲温度（最小～最大）性能減損発生は40°Cから機械システム用許容周囲温度（最小～最大） -10 °C ... 60 °C 注記機械システム用許容周囲温度（最小～最大）露点を下回らないこと
