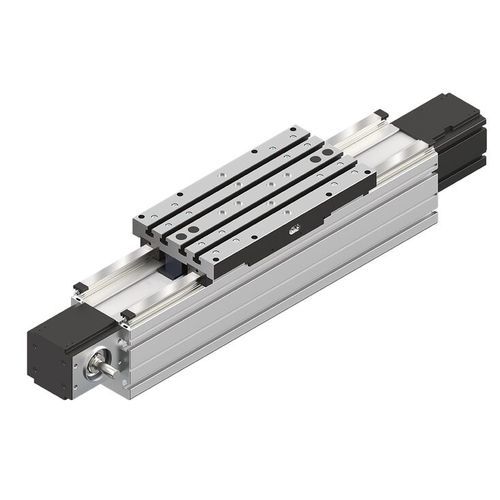

鋸歯状ベルト式リニアモジュール MKR-145-NN-3

アルミニウム製フレーム単軸コンパクト

ボールレールシステムと歯付きベルト駆動を備えたリニアモジュール MKR、サイズ 145、標準仕様 2つのボールレールシステムと歯付きベルト駆動を備えたリニアモジュール 高トルク負荷容量および高速運転に対応 カバーストリップ付きレックスロス製ボールレールシステムを備えた、剛性の高いアルミニウムプロファイルフレーム。 高い駆動トルクと高い剛性を両立させるため、可能な限り最大幅の高性能歯付きベルトを採用 レックスロート製ボールレールシステムは、両側からの一点潤滑方式を採用（ 手動グリースガンによるグリース潤滑にのみ対応） 他のリニアシステムや 接続要素との組み合わせを容易にするため、フレームプロファイルにもセンタリング穴を配置 磁場センサー用ソレノイドスイッチを標準装備 接続ユニット、クランプユニット、接続シャフトなど、豊富なアクセサリーラインナップ 試運転を容易にするパラメータ記載の銘板 キャリッジを介した両側からのワンポイント潤滑（グリース潤滑またはオイル 潤滑）により、経済的なメンテナンスが可能 Tスロットとセンタリング穴を備えたアルミニウム製キャリッジ 適度な予圧（予圧クラスC1）を備えたボールランナーブロック 最大6000 mmまでの長尺対応 技術仕様 - 公称サイズ [mm] MKR-145-NN-3 リニア軸タイプ 歯付きベルト駆動 最大加速度 amax [m/s²] 50.0 最大長さ Lmax [mm] 6000.0 動的許容荷重（ガイドウェイ） Cgw [N] 121190 動的許容ねじりモーメント Mt [Nm] 7030.0 動的許容縦方向モーメント ML [Nm] 17630.0 x軸周りの最大許容動的ねじりモーメント Mx max [Nm] 2500 y軸周りの最大許容動的ねじりモーメント My max [Nm] 6300
