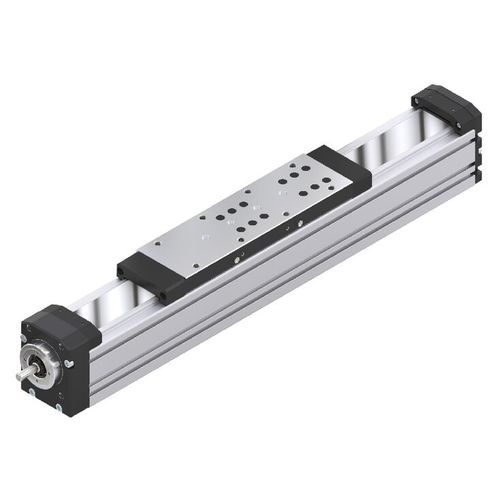

ボールねじリニアモジュール MKK series

ベルト駆動アルミニウム製フレームガイド付き

ボールねじドライブMKK付きリニアモジュール、サイズ65 詳細 ボールレールシステムとボールねじドライブ付きリニアモジュールMKK、サイズ65、標準仕様 ボールレールシステムと高精度ボールねじアッセンブリ付きリニアモジュール 5400mmまでの長さでの5つのサイズを利用可能 繰り返し精度±0.005mm シールストリップによるボールレールシステムとボールねじアッセンブリの保護 (MKK-165ではベローズ カバー) 高速度をロングアッセンブリで実現するねじ受け。水平取り付けに適する（MKK-080、MKK-110、 MKK-140、第3製品世代） Rexroth ボールレールシステムおよびレクスロス高精度ボールねじアッセンブリは、両側からのワンポイ ント潤滑ができますます；ワンポイント潤滑は、手動グリスガンによるグリス潤滑のみ可能です ワンポイント潤滑装置への接続用の個々の潤滑仕様 (製品第3世代のみ) バックラッシュ不要の円筒形シングルナット、公差等級7、および最大40 mmまでのリード線を備えたロ ール設計のRexroth 精密ボールネジアッセンブリ 付属品は、T-スロットあるいはねじ穴を使用して、キャリッジに固定されます 耐腐食性コーティング処理されたボールガイドレールとボールねじ、耐腐食性スチール製ボールランナー ブロック (製品第3世代向けのみ) 絶対長さ計測システムIMS-Aをガイドシステムに統合（MKK-080、MKK-110、MKK-140、第3製品世代 に対応） マウントとカップリング、または歯形ベルト側面ドライブを介したモータ取付け 多重回転エンコーダ、1本あるいは2本のケーブル接続付きサーボモータ、保持ブレーキあり/なし 磁界センサは、プロファイル本体 (製品第3世代のみ) に、追加の付属品なしで直接取付けることができま す スイッチ (接近、あるいは機械式)、ケーブルダクト、ソケットプラグおよび延長ケーブル 接続とクランプエレメント向けの広範囲なアクセサリー 起動が容易なテクニカルパラメータ入りネームプレート 仕様 公称寸法 [mm] MKK-065-NN-3 リニアシャフト仕様 ボールねじアセンブリ 最大加速度 amax [m/s²] 50.0 許容最大直線速度 vmax [m/s] 1.21 最大長さ Lmax [mm] 2500.0 動荷重容量、リニアガイド Cgw [N] 16020 動荷重容量、固定ベアリング Cfb [N] 13400 動荷重容量、ボールねじドライブ Cbs [N] 13320 動的ねじれモーメント荷重容量 Mt [Nm] 154.0 動的な縦のモーメント ML [Nm] 533.0 X軸に関する最大の許容可能な動的ねじりモーメント Mx max [Nm] 76 Y軸に関する最大の許容可能な動的ねじりモーメント My max [Nm] 262 Z軸に関する最大の許容可能な動的ねじりモーメント Mz max [Nm] 213 y-方向の最大動荷重 Fy max [N] 6600 z1方向の最大動荷重 Fz1 max [N] 7890 z2方向の最大動荷重 Fz2 max [N] 7890 Yシャフトの平面慣性モーメント ly [cm⁴] 79.4 Z軸の平面慣性モーメント lz [cm⁴] 90.7 注記 Rexroth サーボモータ使用時の許容周囲温度（最小～最大） 0 °C ... 40 °C 注記 レックスロスのサーボモータ使用時の許容周囲温度（最小～最大） 性能減損発生は40°Cから 機械システム用許容周囲温度（最小～最大） -10 °C ... 60 °C 注記 機械システム用許容周囲温度（最小～最大） 露点を下回らないこと 重量 [kg] 0
