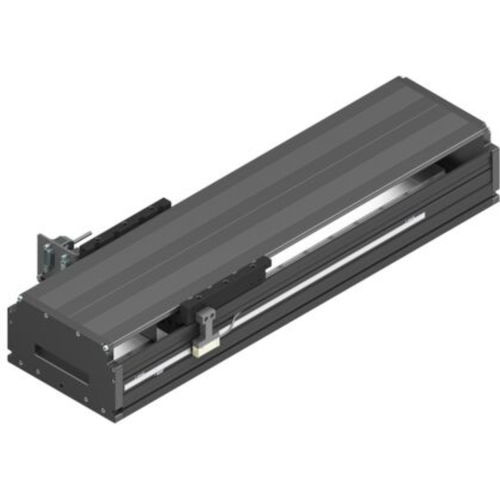

三相リニアモーター LMM-140-NN-1

鉄芯

リニアモーターモジュール LMM.公称寸法 LMM-140. 最大移動範囲 smax 1,444 mm. 鉄心付きリニアモーター 詳細 リニアモジュール LMM-140-NN-1 サイズ = 140 長さ (L) = 1616 mm 最大移動距離 = 1444 mm 仕様 = MA01 - リニアモータ付き ガイド = 001 - ボールレールシステム付き本体 ドライブ = 032 - 鉄心付きリニアモータ、タイプ IC-150B-050-W2 キャリッジ = 032 - キャリッジ長さ 132 mm カバー = 001 - カバープレート付き 長さ測定システム = 005 - 光学、絶対、解像度 0.05 µm、BiSS-C インターフェース 潤滑 = LSS - 標準潤滑 文書 = 001 - 標準検査 仕様 製品属性 - 公称寸法 [mm] LMM-140 モータタイプ 鉄心付きリニアモーター モータ IC-150B-050-W2 最大許容移動外部重量 mex max [kg] 10.0 長さ L [mm] 1616.0 幅 [mm] 140.0 高さ [mm] 74.0 最大移動範囲 smax [mm] 1444.0 最大加速度 amax [m/s²] 250.0 許容最大直線速度 vmax [m/s] 5.0 連続定格力 FdN、100 °Cの場合 [N] 69.0 最大力 [N] 242.0 最大力注意事項 最大力と最大流量：デューティーサイクル4%、持続時間1秒 動荷重容量、リニアガイド Cgw [N] 32035 動的ねじれモーメント荷重容量 Mt [Nm] 1394.0 最大電流 [A] 12.7 動的な縦のモーメント ML [Nm] 1217.0 移動外部重量 mca [kg] 1.9 100℃の場合の連続電流 [A] 3.3 重量 [kg] 21.9 逆起電力係数 KEMK [Vs/m] 17.4 基本摩擦力 FRs [N] 60
