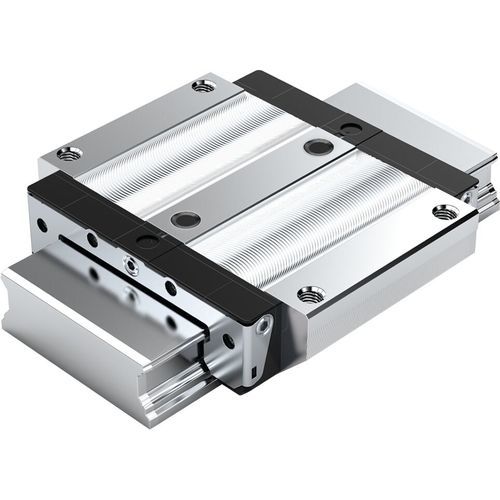

ボール状リニアガイド KWD-020-BNS-C0-H-1
20 mm25 mm35 mm

ボール状リニアガイド - KWD-020-BNS-C0-H-1 - Bosch Rexroth - Linear Motion Technology - 20 mm / 25 mm / 35 mm

ボール状リニアガイド - KWD-020-BNS-C0-H-1 - Bosch Rexroth - Linear Motion Technology - 20 mm / 25 mm / 35 mm - 画像 - 2

ボール状リニアガイド - KWD-020-BNS-C0-H-1 - Bosch Rexroth - Linear Motion Technology - 20 mm / 25 mm / 35 mm - 画像 - 3

ボール状リニアガイド - KWD-020-BNS-C0-H-1 - Bosch Rexroth - Linear Motion Technology - 20 mm / 25 mm / 35 mm - 画像 - 4

お気に入りに追加する

商品比較に追加する

特徴

技術

ボール状

サイズ

25 mm, 20 mm, 35 mm

その他の特徴

スチール製, 高精度, 耐腐食性, 大きい, 金属製

レ－ルの長さ

73 mm, 105 mm, 142 mm
(2.87 in, 4.13 in, 5.59 in)

レールの長さ

80 mm, 120 mm, 162 mm
(3.15 in, 4.72 in, 6.38 in)

積載量

20.6 kN, 50.2 kN, 126 kN

速度

3 m/s, 5 m/s
(9.8 ft/s, 16.4 ft/s)

加速度

250 m/s², 500 m/s²
(820.2 ft/s², 1,640.4 ft/s²)

動作温度

最大: 80 °C
(176 °F)

最少: -10 °C
(14 °F)

サイズ

20 mm, 25 mm, 35 mm
(0.79 in, 0.98 in, 1.38 in)

詳細

このボールランナーブロックは高精度であり、以下の製品特長を備えています。サイズ 20 BNS規格：幅＝ワイド、長さ＝ノーマル、高さ＝標準ランナーブロック本体は非合金鋼CS製予圧クラス C0：予圧なし精度クラス N：標準ボールチェーンなし初期潤滑および保存処理済みローラーベアリング用グリース Dynalub 510 取り付け要素なし、左側（前面基準エッジ）取り付け要素なし、右側（前面基準エッジ）ストレート潤滑接続部が緩く取り付けられています。標準仕様のランナーブロック本体ランナーブロックの全長 = 73.0 mm 互換性：ランナーブロックとガイドレールは、あらゆる精度クラスで互いに組み合わせることができます。 • 適用分野：レールにかかる高いねじりモーメント用 • 4つの主要な荷重方向すべてにおいて同等の高い定格荷重 • 数年間にわたる長期潤滑が可能 • 優れた動的特性 • ボールランナーブロックの取り付け部品は、上部および下部から取り付けることが可能 • 高いトルク負荷能力 • 全方位にわたり一体型のシール構造 • ボールランナーブロックの中央に2つの追加取り付けネジ穴を設けることで、リフトオフ時および横荷重条件下での剛性が向上 • すべてのBNSボールガイドレールで使用可能 • 幅広いアクセサリーラインナップ • すべてのアタッチメントに対応した端面固定用ネジ穴 • 全側面に金属ねじ山付き潤滑油接続口を装備 • 最適化された導入部の形状と多数のボールにより、弾性たわみのばらつきを最小限に抑制 • 予圧をかけたO配置により、システムの剛性を最大化 • 極めて高いねじりモーメント耐荷重能力とねじり剛性を備えており、主に単独ガイドとして使用される

---

これは自動翻訳です (英語の原文を読む)
