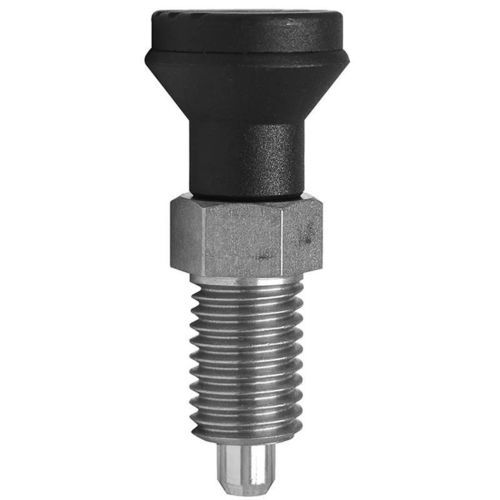

ロック可能インデキシングナット SR5408

製品詳細
ネジ付きの非ロック式インデックスプランジャーは、さまざまなプラットフォーム、治具、テーブルで迅速な調整を可能にします。ジム機器、医療補助具、ケータリング機器、コンベヤーなどのアプリケーションで、位置決め、固定、インデックス作成、セキュリティに使用されます。

• シリーズコード: SR5408, SR6564, SR6565

利用可能なバリエーション（例）

• ボディスレッドサイズ: M6, M6 x 0.75, M8, M8 x 1, M8 x 1.0, M10, M10 x 1, M10 x 1.0, M12, M12 x 1.5, M12 x 1,5, M16, M16 x 1.5, 16 x 1.5
• 全長: 26.5 mm, 27.5 mm, 30.0 mm, 30.5 mm, 32.5 mm, 33.0 mm, 34.0 mm, 39.5 mm, 40.0 mm, 40.5 mm, 42.5 mm, 43.0 mm, 43.5 mm, 46.0 mm, 47.5 mm, 49.0 mm, 52.0 mm, 55.0 mm, 59.0 mm, 63.5 mm, 68.0 mm（およびインチ相当）
• ボルト長: 5.0 mm, 6.0 mm, 7.0 mm, 8.0 mm, 8.1 mm, 10.0 mm, 12.0 mm, 13.5 mm, 16.0 mm, 16.5 mm, 17.0 mm, 20.0 mm, 20.5 mm, 24.0 mm（およびインチ相当）
• ヘッド直径: 12.0 mm, 16.0 mm, 17.5 mm, 18.0 mm, 18.2 mm, 21.0 mm, 24.0 mm, 25.0 mm, 28.0 mm, 33.0 mm（およびインチ相当）
• ハンドルロックタイプ: ロック付き、ロックなし
• 初期エンドフォース: 1.00 N, 3.00 N, 5.00 N, 6.00 N
• 最終エンドフォース: 7.0 N, 7.00 N, 12.00 N, 21.00 N, 22.00 N, 24.00 N

用途

• ジム機器
• 医療補助具
• ケータリング機器
• コンベヤー
• 治具とテーブル

特性 / 技術仕様

• 製品タイプ: インデックスプランジャー
• ロック付きおよびロックなしのバージョンが利用可能
• ネジ付きボディ
• 迅速な調整機能
• 位置決め、固定、インデックス作成、セキュリティに使用
• 複数のスレッドサイズと長さが利用可能
• 初期エンドフォース: 1.00 Nから6.00 N
• 最終エンドフォース: 7.0 Nから24.00 N
• ヘッド直径: 12.0 mmから33.0 mm（モデルによる）
• 全長: 26.5 mmから68.0 mm（モデルによる）
