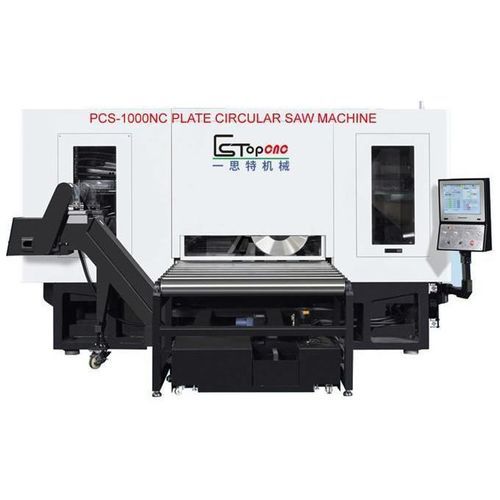

電動式パワーカッター PCS-1000NC金属用スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 電動式
- カット対象素材
- 金属用, スチール用
- 丸鋸刃直径
500 mm
(20 in)
詳細
製品概要
PCS-1000NCは、鋼板の高速切断用に設計されたCNC円形鋸です。自動供給、可変切断寸法、連続またはサイクル生産向けのコンベヤを統合しています。
主要仕様
主要構成部品
用途と運用上の注意
PCS-1000NCは、鋼板の高速切断用に設計されたCNC円形鋸です。自動供給、可変切断寸法、連続またはサイクル生産向けのコンベヤを統合しています。
主要仕様
- 型式：PCS-1000NC
- 機械種別：鋼板用CNC円形鋸（高速鋸）
- 制御軸数：2
- 切断厚さ：20–100 mm
- 切断幅：380–1000 mm
- 切断長さ：140–1000 mm
- 自動送り長さ：4000 mm（複数回サイクル可）
- 主軸回転数：50–250 rpm（無段変速）
- 主軸出力：11/15 kW
- 鋸刃径：500 mm
- X/Z軸モータ出力：4.5 kW / 3.7 kW
- X/Z自動送り速度：100–350 mm/min
- X/Z早送り速度：6.5 m/min
- 平行度：≤0.15 mm
- 寸法精度：±0.1 mm / 300 mm
- 油圧タンク容量：30 L
- 潤滑油タンク容量：3 L
- 電源 / 総電力：380V/220V、25 kW
- 機械正味重量：13 t
- 設置面積（長×幅×高）：6000 × 3500 × 2200 mm
- 冷却方式：水冷
- エア圧力：0.6 MPa
- 自動運転方式：単回/多回
- コンベヤ長さ：3000 mm
- 可動ベッド最大積載：3500 kg
- 主要部品：台湾製ボールねじ・ガイド、台湾TPI軸受、台湾JK CNC、台湾TKサーボ、ES-TOP主軸、Schneider電気部品
主要構成部品
- ボールねじ：2（台湾）— 精密伝達、耐摩耗性
- ガイドレール：2（台湾）— 直線動作の安定性
- 主軸：1（ES-TOP）— 低騒音、高剛性
- オーガン（保護ユニット）：2（国産）— ガイドとボールねじの防塵保護
- ベース鋳造：1（HT300）— 寸法安定
- 自動給油ユニット：1（国産）— 電子式自己潤滑、定量給油
- オイルライン：2（国産）— アルミチューブ
- ベアリング： (TPI 台湾) — 精密ベアリング
- CNCシステム：1（JK 台湾）— CNC制御ユニット
- サーボモータ：2（TK 台湾）— 軸用駆動モータ
- 主軸モータ：1（MK/CTB）— 可変速主軸駆動
- 交流コンタクタ / リレー：各1（Schneider）— 電気保護・制御
用途と運用上の注意
- 生産ライン、作業場、鋼材サービスセンターでの鋼板切断に適応
- 自動供給とコンベヤにより連続生産をサポート
- ロット生産や多品種サイズの加工に対応する可変切断寸法
- 電源380V/220V、エア圧0.6 MPaが必要
- 据付には水平な基礎とクレーン等の揚重設備を準備（正味重量13 t）
