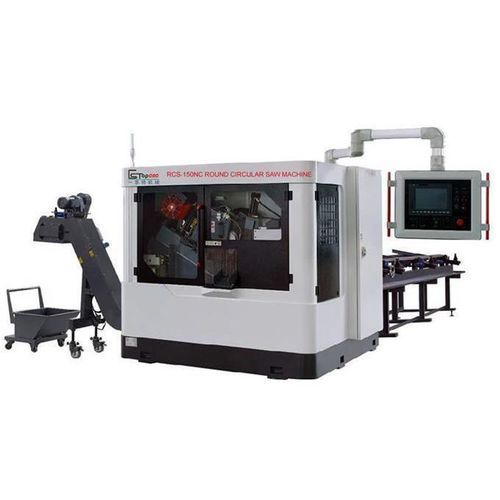

電動式パワーカッター RCS-150NC

油圧式金属用スチール用

RCS-150NC 円形鋸盤 — 概要

切断能力
丸棒：50–150 mm
アングル（角材）：50–105 mm
丸パイプ：50–150 mm
角パイプ：50–105 mm

ソーヘッド / 主軸
TCT 刃：Φ460 × 2.7t
刃速：30–125 rpm（可変）
刃の切り屑除去：丸ブラシ

モータと駆動
主軸駆動モータ：30 kW（補助仕様：18.5 kW / 25 Hp / 4p）
ACサーボモータ — ヘッド：5.0 kW
ACサーボモータ — 給送装置：2.0 kW
油圧駆動モータ：3.7 HP / 4p

油圧システム
油圧作動圧力：70 kg/cm²（7 MPa）
油圧タンク容量：150 L

エアプレッシャーデバイス
作動圧力：4–6 kg/cm²（55–85 psi）

定長給材機構（GFC）
端部切断：2–99 mm
残材最小長さ：85 + δ mm
ワーク給送長さ（1回）：780 mm

機械寸法と重量
寸法（L × W × H）：7133 × 3602 × 2800 mm
重量：5800 kg

主要部品
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

技術的特徴 / 仕様

• 切断能力：丸棒 50–150 mm；アングル 50–105 mm；丸パイプ 50–150 mm；角パイプ 50–105 mm。
• ソーブレード：TCT Φ460 × 2.7t；刃速可変 30–125 rpm；切り屑除去は丸ブラシ。
• 主軸駆動モータ：30 kW（代替仕様 18.5 kW / 25 Hp / 4p）。
• サーボモータ：ヘッド 5.0 kW；給送装置 2.0 kW；油圧駆動モータ 3.7 HP / 4p。
• 油圧システム：作動圧力 70 kg/cm²（7 MPa）；タンク容量 150 L。
• エア：作動範囲 4–6 kg/cm²（55–85 psi）。
• 定長給材（GFC）：端部切断 2–99 mm；最小残材 85+δ mm；1回給送長さ 780 mm。
• 機械寸法（L×W×H）：7133 × 3602 × 2800 mm；重量：5800 kg。
• 主要部品は国際的なメーカー（Mitsubishi、Siemens、Yuken、Kanefusa/Tenryu 等）より供給。
