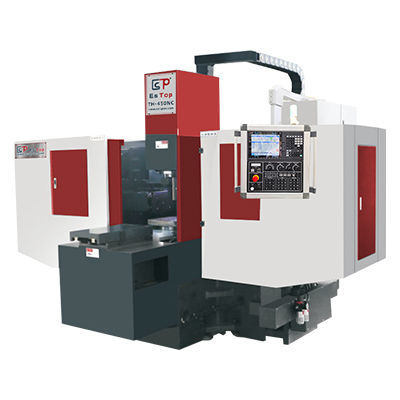

4軸フライス盤 TH-430NC横型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 4軸
- 主軸の方向
- 横型
- 加工材料
- スチール用, アルミニウム用
- タイプ
- ロータリーテーブル
- スピンドル数
- 2 リード
- スピンドル
- NT50
- 応用
- 金型工業用, 自動車産業用
- X軸移動距離
430 mm
(16.93 in)- Y軸移動距離
330 mm
(12.99 in)- Z軸移動距離
200 mm
(7.87 in)- 回転速度
最大: 500 rpm
(3,142 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 出力
7.5 kW
(10.2 hp)- 最大テーブル積載量
400 kg
(882 lb)- 位置決め精度
0.02 mm
(0.00079 in)- 繰返し精度
0.02 mm
(0.00079 in)- 総重量
6,000 kg
(13,227.74 lb)
詳細
Product
ESTOP TH-430NC 二重ヘッドフライス盤は、中〜大型ワークの高精度金属加工向けに設計されたCNCツインヘッド機です。両主軸の同時または独立運転が可能で、生産性と工程の柔軟性を向上させます。
ハイライト
仕様
主要部品
用途
ESTOP TH-430NC 二重ヘッドフライス盤は、中〜大型ワークの高精度金属加工向けに設計されたCNCツインヘッド機です。両主軸の同時または独立運転が可能で、生産性と工程の柔軟性を向上させます。
ハイライト
- モデル: TH-430NC
- 製品種別: CNC ツインヘッド / デュプレックス フライス盤
- 制御軸: 4軸
- ツイン水平主軸: 2×7.5 kW、主軸テーパー NT50
- テーブル寸法: 330×330 mm、最大搭載 400 kg
- 切削幅範囲: 15–350 mm、最大切削径 200 mm
- 主要部品: HIWIN、Mitsubishi、FAG、POSA 等の高精度部品
仕様
- 制御軸数: 4
- 切削能力 (mm): 2×2.0
- 切削幅 (mm): 15–350
- テーブル寸法 (mm): 330×330
- 最大搭載重量 (kg): 400
- 主軸回転数 (無段変速): 50–500 rpm
- 主軸出力 (kW): 2×7.5
- 主軸テーパー: NT50
- 切削径 (mm): 200
- X/Y/Z 軸モーター出力 (kW): 1.8/1.8/1.8
- X/Y/Z 最大送り速度 (m/min): 8000/8000/8000
- X/Y/Z 最大切削速度: 6000/6000/6000
- 直角度 (mm/300 mm): 0.02
- 寸法精度 (mm/300 mm): 0.02
- 油圧タンク (L): 60
- 潤滑油タンク (L): 3
- 電源: AC380V/220、30 KVA
- 機械正味重量 (kg): 6000
主要部品
- テーブル用ボールねじ — 数量: 3 — 原産: Taiwan HIWIN — 特記: 安定伝達、高精度、耐摩耗
- ガイドレール — 数量: 3 — 原産: 高周波焼入れレール — 特記: 高荷重対応、重切削に適合
- 主軸（水平） — 数量: 2 — 原産: Taiwan POSA — 特記: 低騒音、高強度
- テーブル用フレキシブルステンレスシールド — 数量: 2 — 原産: 国内 — 特記: 防塵、ガイドおよびボールねじを保護
- ベース鋳物 — 数量: 1 — 材質: HT150 — 特記: 高い安定性、耐摩耗性
- 自動給油機 — 数量: 3 — 原産: 国内 — 特記: 電子式定量給油
- オイルライン — 数量: 3 — 原産: 国内 — 特記: 銅管
- ベアリング — 原産: Germany FAG — 特記: 世界的な高精度ブランド
- CNC システム — 数量: 1 — 原産: Japan Mitsubishi — 特記: 高精度制御
- サーボモーター — 数量: 3 — 原産: Japan Mitsubishi
- 高精度回転テーブル — 数量: 1 — 原産: Taiwan Central Star — 特記: 高精度
- 主軸モーター — 数量: 2 — 原産: CTB — 特記: 多段速対応
- 交流コンタクタ — 原産: Taiwan TECO
- リレー — 原産: Japan OMRON
用途
- 金属部品の精密加工、金型部品、構造部品、二重ヘッド加工を要する量産に適する
- 自動車、一般機械、金型製作、機械加工工場での使用に適合
