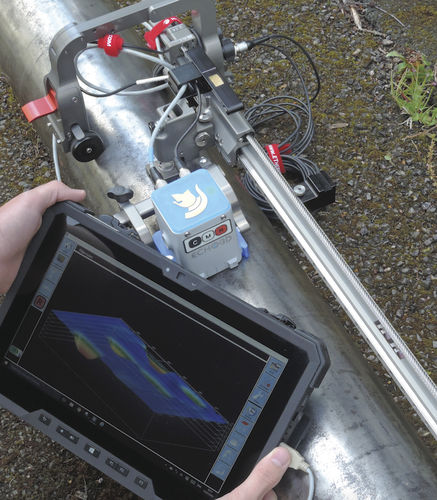

電磁式検査機器 ECHO-3D

自動表面欠陥

Ether NDEは、Athena Industrial の表面破壊欠陥および亀裂深さの測定のための最新技術であるECHO-3Dを発表いたします。 Echo-3Dは、石油化学、石油・ガス、発電、航空宇宙、インフラ、製造業界の検査用途に最適です。 Echo-3Dは、炭素鋼、ステンレス鋼、ニッケル合金、アルミニウムの表面および表面下欠陥を検出するために使用することができ、爆発性被覆炭素鋼の亀裂を特定し、亀裂検出情報を提供することができます。 Echo-3Dソフトウェアは、亀裂検出、亀裂深さ情報、3Dマッピングおよび解析を提供します。 ECHO-3D動作原理 ECHO-3Dは、電磁界イメージング（EMFI）を使用して3D画像の表面破壊欠陥を表示する電磁界ベースの技術です。[ センサの下に大きなヘミ楕円形トロイダル場を作り、EMFを生成する集束素子]EMF形状は、特殊な形状のアンテナコイルによってX、Y、Z平面で測定されます。材料透過率、導電率、形状、表面からセンサーまでの距離はすべて、EMFの形状に影響を与えます。ECHO-3D には、スキャンする前にヌルコマンドを使用してこれらの効果を取り消す機能があります。
