ETS-リンドグレーンのAMS-8800シリーズアンテナ測定システムは、シータアームベースのアンテナ測定テストシステムです。このシステムは、無線機器や無線機能を内蔵した機器のアンテナ性能の自動測定に最適です。AMS-8800は、AUTをΦ軸周りに回転させるアジマスローテーターと、測定アンテナをAUT周りに上昇させる独立したθアームポジショナーからなる分散軸位置決めシステムを搭載しています。

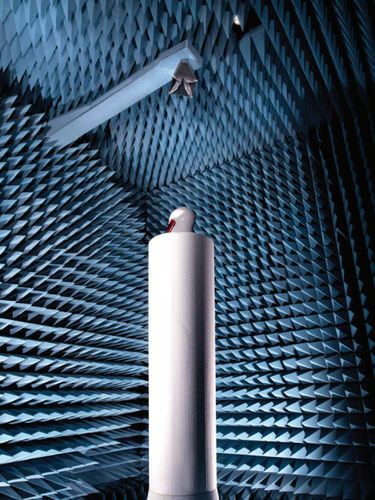

スキャニングアセンブリは、シータスキャニングアームに取り付けられた二重偏波クアッドリッドホーンアンテナを使用する。アームはAUTを支持する低誘電率フォーム柱の上を弧を描いて動く。スキャニング機構全体は、RF絶縁と自由空間に近い環境を提供する無響室内に収納されている。ETS-リンドグレーンのEMQuest EMQ-100 アンテナ測定ソフトウェアは、試験の自動化、ポスト処理、表形式/グラフィックデータ出力を提供します。
5G FR1のOTA(Over-The-Air)テストソリューションが利用可能になりました!ETS-Lindgrenは、FR1バンドにおける5GNR SISOノンスタンダロン[NSA]および/またはスタンドアロン[SA]テストのサポートを可能にするターンキーパッケージを提供します。
主な特徴
無線デバイスの効率的なOTA(Over-The-Air)テスト
シータアーム球面スキャンシステム
周波数範囲400MHz~10GHz
SISOテストに利用可能なターンキーシステム
ユーザーによる容易なキャリブレーション
オプションのチェアサポート
二重偏波測定アンテナ
シータアーム
θ回転アームスキャンシステムは、ワイヤレス機器に迅速で便利、かつ正確な試験方法を提供します。大型で重量のあるAUT、特に重力に依存する可能性のあるAUTに適しています。
測定用アンテナ
---
