ホーンアンテナ

周波: 0.8 GHz - 18 GHz
アンテナ利得: 5 dB - 14 dB

... 線形偏波のR&S®HF907 ダブルリッジ導波管ホーンアンテナは、周波数範囲が800 MHz～18 GHzのコンパクトな広帯域送受信アンテナです。高利得かつ低VSWRという特性により、大きなリターンロスなしで微弱信号の測定や高い電界強度の発生が可能です。R&S®HF907と従来の広帯域ホーンアンテナの違いは、周波数範囲全体で目立つサイドローブがなく、メインローブを1つしか持たない放射パターンです。このアンテナは、EMCラボでの使用に最適です。 ...

周波: 100 MHz - 2,500 MHz

... ETS-リンドグレーンの3106Bダブルリッジガイドアンテナは、比較的低い入力電力で高い電磁場を発生させるのに特に効果的です。 また、高い利得特性が必要な低レベル信号の受信にも有効です。サイズは93.3cm（36.7インチ）と大きいが、このアンテナの重量はわずか11.8kg（26ポンド）である。パワーハンドリングを向上させるためにタイプNのメスコネクターが使用されており、オプションでRFコネクターも用意されている。 3106Bダブルリッジ・ガイド・アンテナは、周波数スパンを通して均一な利得を持ち、効率的な性能特性と指向性を提供します。ピーク1000W、連続800Wに対応します。3106Bダブルリッジ・ガイド・アンテナは軽量の耐腐食性アルミニウム製で、屋内および屋外で長年にわたり故障なく使用できます。 主な特長 200 ...

周波: 100 MHz - 1,000 MHz

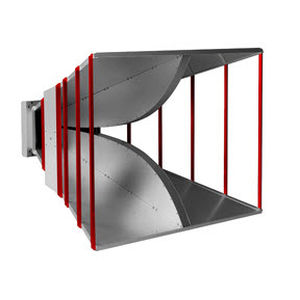

... ETS-Lindgrens社の3112型ダブルリッジ導波管ホーンは直線偏波ブロードバンドアンテナで、100MHzから1GHzのブロードバンド周波数範囲で高利得と優れたVSWR特性を提供します。このアンテナは、比較的低い電力入力で高い電磁界を発生させるのに特に効果的です。 3112の高利得は、ISO 11451-2およびSAE J551/11の全車両自動車放射イミュニティ規格に必要な高電界（200 V/m）を2 kW未満で発生させるのに適しています。さらに、3112型はダブルリッジ導波管ホーンであるため、MIL-STD-461E用アンテナとして認められ、このタイプのアンテナの望ましい性能をより低い周波数にもたらします。 このシリーズの他のダブルリッジ導波管と同様に、モデル3112はアルミニウムから精密に製造されており、耐久性に優れ、比較的軽量です。性能を最大限に引き出すため、タイプNコネクタを使用しています（ご要望に応じて他のコネクタもご用意いたします）。各アンテナはA2LA認定試験所で個別に校正され、実測値と署名入りの適合証明書が付属します。2年間の保証が付いています。 主な特徴 低VSWR 均一な利得 最大2000Wの連続パワーハンドリング 物理仕様 高さ：144 ...

周波: 1 GHz - 18 GHz

... ETS-LinETS-リンドグレーンのモデル3115-PBは、好評のモデル3115ダブルリッジ導波管ホーンアンテナに、最新のプリアンプパッケージを取り付け、1つのユニットとして校正したものです。この構成では、アンテナとプリアンプの間に起こり得るミスマッチは、このユニットに付属のアンテナファクター（AF）に考慮されています。3115-PBは意図的な放射体のRSE試験用ではありませんのでご注意ください。 主な特長 MIL-STD 461用に設計 感度を向上させるプリアンプ付き プリアンプとアンテナを一体校正 超低AFフレキシブルマウント 意図的な放射体のRSE試験には使用できません。 MIL-STD-461用に設計 3115ホーンアンテナ（プリアンプなし）は、MIL-STD-461 ...

周波: 18 GHz - 40 GHz

... ETS-リンドグレーンのモデル3116C-PAは、好評のモデル3116Cダブルリッジ導波管ホーンアンテナの特別バージョンで、プリアンプパッケージが取り付けられ、単一ユニットとして校正されています。このようにすることで、アンテナとプリアンプの間に起こりうるミスマッチは、このユニットに付属しているアンテナファクター（AF）で考慮されます。 このアンテナは、18GHz以上のエミッション試験の受信アンテナとして理想的です。3116-PAは意図的輻射のRSE試験用ではありませんのでご注意ください。 主な特長 シングルローブ放射を維持 感度向上のためのプリアンプ付き 極めて低いAF 柔軟な取り付け 周波数範囲 このアンテナはプリアンプ装着時、18GHzから40GHzの範囲をカバーします。範囲はプリアンプモジュールによって決定されます。この範囲は、18GHz以上のエミッション試験の受信アンテナとして理想的です。 シングルローブ放射を維持 モデル3116C-PAは、モデル3116Cと同様、周波数範囲にわたってホーン軸方向の単一メインローブパターンを維持します。この特性は、ターゲット表面の電磁エネルギーを均一に分布させ、ゲインやエミッションを正確に測定するために不可欠です。 ...

周波: 1 GHz - 18 GHz

... ETS-リンドグレーンの3117型ダブルリッジ導波管は、一般的にリッジ導波管アンテナに見られる周波数レンジの上端でのゲインの低さを補正します。 このアンテナのユーザーは、ターゲット表面の均一な照明と正確なゲイン測定から利益を得ることができます。さらに、3117は動作周波数帯域全体にわたって高い利得と低いVSWRを示し、300ワットの中程度の電力入力を受け入れます。 このアンテナの電気的特性は、電磁気シミュレーション・ソフトウェアを実行する強力なワークステーションを使用して設計およびモデル化されました。同様に重要なことは、経験豊富なRFエンジニアが当社の製造チームと協力し、モデリングプロセスを実用的かつ手頃な価格で実現したことです。すべての製造ユニットは、当社のA2LA認定ラボで個別に校正されています。 主な特徴 連続入力300W 周波数にわたってシングル・ローブ放射パターンを維持 均一な利得 低VSWR 柔軟な取り付け構成 シングルローブ放射パターン モデル3117は、周波数範囲にわたってホーンの軸方向に単一のメインローブパターンを維持します。この特性は、ターゲット表面の電磁エネルギーを均一に分布させ、ゲインやベクトル情報を正確に測定するために不可欠です。モデル3117のユニークなデザインは、高次モードの伝搬を抑制します。その結果、明確に定義されたシングルローブ放射パターンを持ち、同クラスの他のアンテナを凌駕します。 超広帯域 モデル3117は、1GHzから18GHzまで、帯域の切れ目で停止することなく掃引するため、自動テストに最適です。同クラスのアンテナの中で最も広い使用可能周波数範囲を持ち、高次モードによる性能劣化がありません。 ...

周波: 2 GHz - 18 GHz

... ETS-リンドグレーンのモデル3164-05オープン・バウンダリー・クアッドリッジ・ホーンは、オープン・バウンダリー・デザインを採用し、このアンテナを外観と性能においてユニークなものにしています。数値的にモデル化されたモデル3164-05のオープン・バウンダリ・デザインは、2つのVivaldi PCBアンテナを互いに直交するように配置したものに似ています。アンテナのサイズは驚くほどコンパクトで、同サイズの密閉型クワッドリッドホーンと比較すると、パターンと利得が向上しています。また、コンパクトなサイズであるため、周波数が変化しても3164型アンテナの位相中心にはわずかなシフトしか生じません。 3164-05型は卓越した帯域幅を提供します。最適な性能を発揮する周波数帯域は2GHzから18GHzですが、このアンテナは1.5GHzから使用可能です。直交配置された2つの入力給電により、このアンテナは全周波数帯域で直線偏波と円偏波の両方の測定を行うことができます。 主な特徴 直線偏波または円偏波（ハイブリッド使用時） 低サイドローブ ...

周波: 300 MHz - 6,000 MHz
アンテナ利得: 25 dB

... ETS-リンドグレーンのモデル3164-06オープン・バウンダリー・クアッドリッジ・ホーン・アンテナのオープン・バウンダリー・デザインは、2本のダブルリッジ導波管アンテナを直交させたようなデザインです。このアンテナは驚くほどコンパクトなサイズで、同寸法の密閉型クワッドリッジホーンと比較して、パターンと利得が改善されています。 3164-06は卓越した帯域幅を持ち、動作周波数帯域は300 MHz～6 GHzで最適な性能を発揮します。直交配置された2つの入力フィードにより、このアンテナは全周波数帯域で直線偏波と円偏波の両方の測定をマニュアル偏波なしで行うことができます。 主な特徴 直線偏波または円偏波（ハイブリッド使用時） コンパクト設計 帯域の上部2/3をカバーするフラットゲイン 物理仕様 長さ：51.4cm（20.24インチ） 幅：50cm（19.69インチ） 高さ：50cm（19.69インチ） 重量：9.3 ...

周波: 700 MHz - 10,000 MHz

... ETS-リンドグレーンの3164-08オープン・バウンダリー・クアッドリッジ・ホーンは、オープン・バウンダリー設計により、外観と性能の両面でユニークなアンテナとなっています。優れた利得と改善されたVSWRにより、3164-08は旧モデル3164-04と3164-07に取って代わります。 主な特長 直線偏波または円偏波（ハイブリッド使用時） 利得改善による低VSWR コンパクト設計 柔軟な取り付け方法 標準三脚取付フランジ オプションの壁掛けプレート オープン・バウンダリ設計 数値モデルによるモデル3164のオープン・バウンダリー設計は、互いに直交するように配置された2つのダブルリッジ導波管アンテナに似ています。 低周波試験に最適 モデル3164-08は、UWB無線試験（3 ...

周波: 400 MHz - 10,000 MHz

... ETS-リンドグレーンの3164-10型オープン・バウンダリー・クアッドリッジ・ホーン・アンテナのデザインは、このアンテナを外観と性能の両方でユニークなものにしています。無線デバイスのOTA（Over-The-Air）性能を測定するために設計されたこのユニットは、低VSWRで優れた利得を備えています。 数値的にモデル化された3164のオープン・バウンダリ・デザインは、互いに直交するように配置された2つのダブルリッジ導波管アンテナに似ており、放射電界の2つの主成分を測定する能力を提供します。 主な特長 400 ...

周波: 1 GHz - 18 GHz
アンテナ利得: 25 dB

... ETS-リンドグレーンの3164-11型オープン・バウンダリー・クアッドリッドホーンは、ETS-リンドグレーンのクアッドリッドホーンシリーズの最新作です。側板のないオープン・バウンダリー設計により、外観、性能ともにユニークなアンテナとなっています。数値的にモデル化された3164-11型は、給電キャビティが密閉されていないスーパーオープンバウンダリ・クワッドリッジホーンです。このため、周波数帯域が広くなり、ホーンの重量も軽くなっています。 主な特徴 80%以上の帯域でフラットなゲイン 二重直線偏波コンパクト設計 柔軟な取り付け方法 壁掛け用フランジ 三脚取付用ブラケット 周波数範囲 3164-11アンテナは、1GHzから18GHzの周波数範囲をカバーし、アンテナ測定アプリケーションや1GHz以上のエミッション測定用EMCアンテナとして最適です。 フラットゲイン 他のオープン・バウンダリ・クワッドリッジ・ホーンと同様に、3164-11は周波数レンジの上部の80%以上において2dB以下の変化しかなく、非常にフラットな利得を示します。 デュアル・リニア偏波 3164-11はデュアル直線偏波ホーンです。直交する2つの入力ポートから2組のリッジ構造へ給電するため、ホーンを物理的に回転させることなく、直交する2つのフィールドを同時に測定することができます。ポート間のアイソレーションは周波数範囲にわたって25dB以上です。 コンパクト設計 このアンテナは、他の単一偏波リッジホーンと比較して、小型で軽量な設計となっています。 ...

周波: 1.7 GHz - 75 GHz
アンテナ利得: 20, 15, 10, 34, 24 dB

周波: 4.9 Hz - 7.1 Hz
アンテナ利得: 10 dB

周波: 50 GHz - 75 GHz
アンテナ利得: 24 dB

周波: 2.6 GHz - 4 GHz
アンテナ利得: 10 dB - 15 dB

周波: 26.5 GHz - 40 GHz
アンテナ利得: 10 dB - 20 dB

周波: 26.5 GHz - 40 GHz
アンテナ利得: 10 dB - 20 dB

周波: 22 GHz - 33 GHz
アンテナ利得: 10 dB - 20 dB

周波: 22 GHz - 33 GHz
アンテナ利得: 10 dB - 20 dB

周波: 18 GHz - 26.5 GHz
アンテナ利得: 10 dB - 20 dB

周波: 18 GHz - 26.5 GHz
アンテナ利得: 10 dB - 20 dB

... ロータリーアンテナマイクロ波フィード フェライトのロータリーアンテナフィードは、 キャビティ全体を移動する複数のモードを提供し、任意の時点で均一な平均強度を提供します。 ロータリーフィード は、 キャビティの屋根に位置するアンテナを回転させる同軸への長方形から構成されています。 ...
