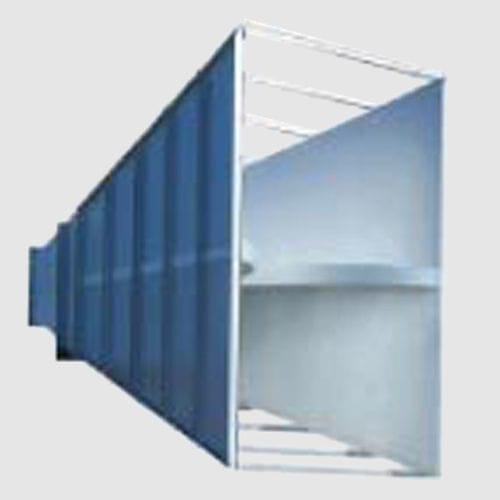

ブロードバンドアンテナ 3112

ホーンリッジ導波管式波長ガイド用

ETS-Lindgrens社の3112型ダブルリッジ導波管ホーンは直線偏波ブロードバンドアンテナで、100MHzから1GHzのブロードバンド周波数範囲で高利得と優れたVSWR特性を提供します。このアンテナは、比較的低い電力入力で高い電磁界を発生させるのに特に効果的です。 3112の高利得は、ISO 11451-2およびSAE J551/11の全車両自動車放射イミュニティ規格に必要な高電界（200 V/m）を2 kW未満で発生させるのに適しています。さらに、3112型はダブルリッジ導波管ホーンであるため、MIL-STD-461E用アンテナとして認められ、このタイプのアンテナの望ましい性能をより低い周波数にもたらします。 このシリーズの他のダブルリッジ導波管と同様に、モデル3112はアルミニウムから精密に製造されており、耐久性に優れ、比較的軽量です。性能を最大限に引き出すため、タイプNコネクタを使用しています（ご要望に応じて他のコネクタもご用意いたします）。各アンテナはA2LA認定試験所で個別に校正され、実測値と署名入りの適合証明書が付属します。2年間の保証が付いています。 主な特徴 低VSWR 均一な利得 最大2000Wの連続パワーハンドリング 物理仕様 高さ：144 cm 長さ：195.6cm（77.01インチ） 幅：186.6cm（73.46インチ） 重量：86.1 kg（189.82ポンド） 電気仕様 インピーダンス（公称）50 最大連続出力： 800 W 最大出力： 2 kW パターン・タイプ指向性 偏光：リニア VSWR: <1.6:1 製品オプション 109621 空気圧偏波による位置決めシステム
