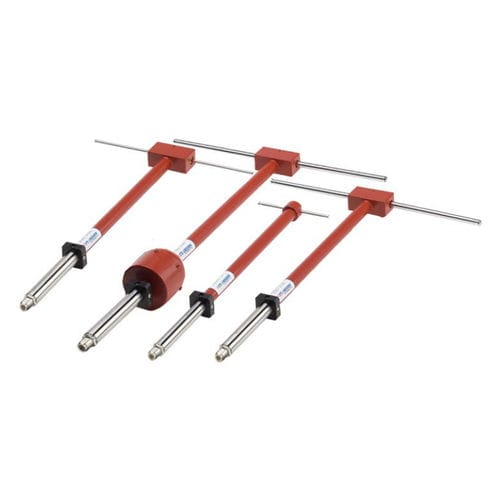

ラジオアンテナ 3121D

ダイポール整合済み測定用

ETS-リンドグレーンのモデル3121Dチューンドダイポールアンテナの動作は、理論的に完全な半波長共振ダイポールに近づいています。ETS-リンドグレーンは、最適な性能と長年にわたるトラブルフリーの使用を保証するために、オリジナルの設計に物理的な改良を加えました。3121Dは、FCCおよびENコンプライアンス試験、EN55022およびANSI C63.4に記載されているサイト減衰、ANSI C63.5に記載されているアンテナ校正を含む正確なEMI測定のための正確な標準を提供します。 モデル3121Dは30 MHzから1 GHzの周波数範囲をカバーし、その動作は理論的に完全な無損失半波長共振ダイポールに近づきます。 各3121Dダイポールは、ANSI C63.5に従い、望ましい3アンテナ方式で10メートルで個別に校正されています。使用されているすべての測定機器はNISTトレーサブルです。 これらの測定は減衰器を使用せずに行われるため、アンテナ・ファクターは実際の性能を忠実に表しています。各アンテナのキャリブレーションデータのプリントアウトはマニュアルに含まれており、アーカイブにも保存されています。個々の校正と実際のアンテナファクターは、典型的なファクターや理論的なファクターよりも好まれ、テストデータの信頼性を提供します。 主な特徴 FCCデザイン 低いVSWRとバランロス 個別校正 サイトの減衰測定に最適 スティンガーおよびEMCOマウントの両方を含む FCC設計 ETS-リンドグレーンは、FCC研究所でウィルマー・ロバーツによって使用された最適にマッチングされた補償バラン設計に、最新の材料、精密な製造、厳選された改良（バランとケーブル接続用のN型コネクタなど）を取り入れました。その結果、長年にわたって使用できる高品質の製品が出来上がりました。
