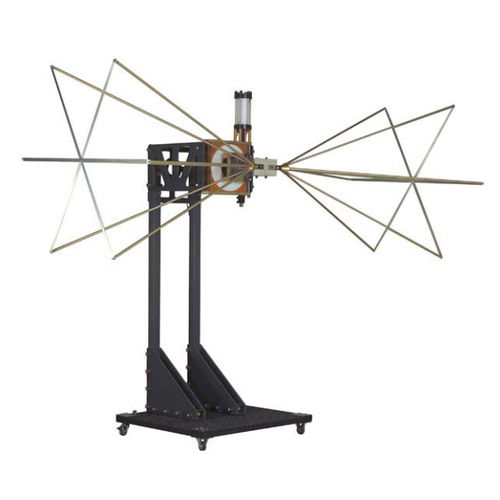

ブロードバンドアンテナ 3159C

ラジオバイコニカルダイポール

ETS-リンドグレーンのモデル3159Cバイコニカルアンテナは広帯域、直線偏波バイコニカルアンテナです。3159型バイコニカルアンテナは、広いビーム幅を示し、広い均一領域で高い電界強度を発生させるために、最大10kWの入力電力を扱えるように特別に設計されています。 この周波数帯域で通常使用されるトップハット型容量負荷対数周期ダイポールアンテナとは異なり、位相中心/ソース距離は低周波と高周波で同じです。このため、30MHzという低い周波数でも高い電界強度を確保できる。モデル3159の設計は、バイコニカルアンテナの広いビーム幅の特徴を生かし、最適化された設計により、低いVSWRと高い放射効率を実現しています。 オプションのホイール付きペデスタルにより、水平、垂直のアンテナ偏波、高さ、傾斜角の調整が可能。偏波の変更には空気圧シリンダーを使用し、オプションのコントローラーを使用して遠隔操作することができます。 主な特徴 バイコニカル・エレメント（各2個） 最大15kWのRF入力に対応するハイパワーバラン チルト角と偏波が簡単に調整可能（オプションのペデスタル） 移動に便利なキャスター付きベース（オプションの台座付き） 物理仕様 カスタム台座寸法 高さ（ハイ・レンジ）：2 m (6.56 ft) カスタム台座寸法高さ（低レンジ）：1.6 m（5.25 ft） カスタム・ペデスタル寸法 長さ120cm（47.24インチ） カスタム・ペデスタル寸法 幅120cm（47.24インチ）
