ラジオアンテナ 3115

ホーンリッジ導波管式

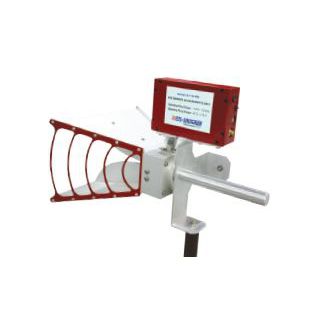

ETS-LinETS-リンドグレーンのモデル3115-PBは、好評のモデル3115ダブルリッジ導波管ホーンアンテナに、最新のプリアンプパッケージを取り付け、1つのユニットとして校正したものです。この構成では、アンテナとプリアンプの間に起こり得るミスマッチは、このユニットに付属のアンテナファクター（AF）に考慮されています。3115-PBは意図的な放射体のRSE試験用ではありませんのでご注意ください。 主な特長 MIL-STD 461用に設計 感度を向上させるプリアンプ付き プリアンプとアンテナを一体校正 超低AFフレキシブルマウント 意図的な放射体のRSE試験には使用できません。 MIL-STD-461用に設計 3115ホーンアンテナ（プリアンプなし）は、MIL-STD-461 RE102に記載されているアンテナと同じもので、1GHz以上のエミッション試験用です。 適合アンプ プリアンプの周波数範囲は1 GHz～18 GHzで、標準利得は28 dBです。ゲインフラットネスは2.5dBです。プリアンプの雑音指数は最大4 dBで、標準的な雑音指数は3 dBである。パワー出力は1dBポイントで最小+17dBである。プリアンプの入出力特性は、入出力VSWRが最大2：1である。
